3. Découper l’ouverture en suivant les instructions du gabarit du mur arrière.

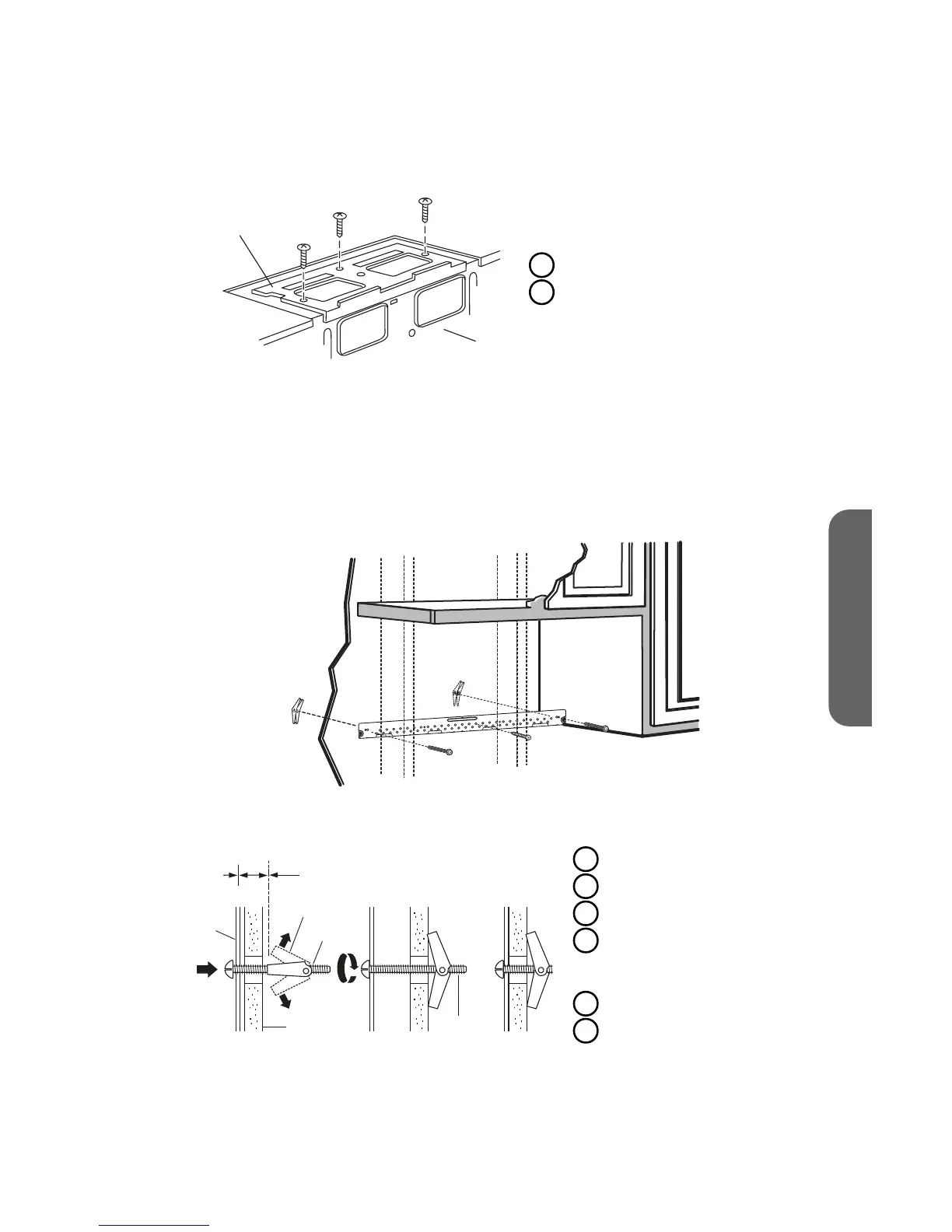

RETIRER LE COUVERCLE DU VENTILATEUR
1. Retirer la vis xant le couvercle du ventilateur au four à micro-ondes.
2. Soulever le couvercle du ventilateur. Mettre la vis de côté.
A
Plaque d'évacuation
B
Arrière du four à micro-ondes
INSTALLER LA PLAQUE DE MONTAGE
REMARQUE : Utiliser au moins une vis à bois pour
xer la plaque au poteau du
colombage mural.
1. Retirer les ailettes des boulons.
2. Insérer les boulons dans la plaque de montage à travers les trous conçus pour
rentrer dans des panneaux de gypse et rattacher les ailettes sur chaque boulon.
3. Placer la plaque de montage contre le mur et insérer les ailettes dans les trous
du mur pour monter la plaque.
A
Plaque de montage
B
Mur
C
Extrémité du boulon
D
Dégagement pour les
ailettes supérieures à
l’épaisseur du mur
E
Ailettes du boulon
F
Boulon à ailettes
4. Pousser la plaque de montage en aeurement contre le mur. S'assurer que la
plaque de montage touche le bas de la ligne horizontale et que la plaque soit
centrée sous le placard.
REMARQUE : Éviter de se coincer les doigts entre l’arrière de la plaque de
montage et le mur.
5. Serrer tous les boulons.
45
FRANÇAIS
