Installation

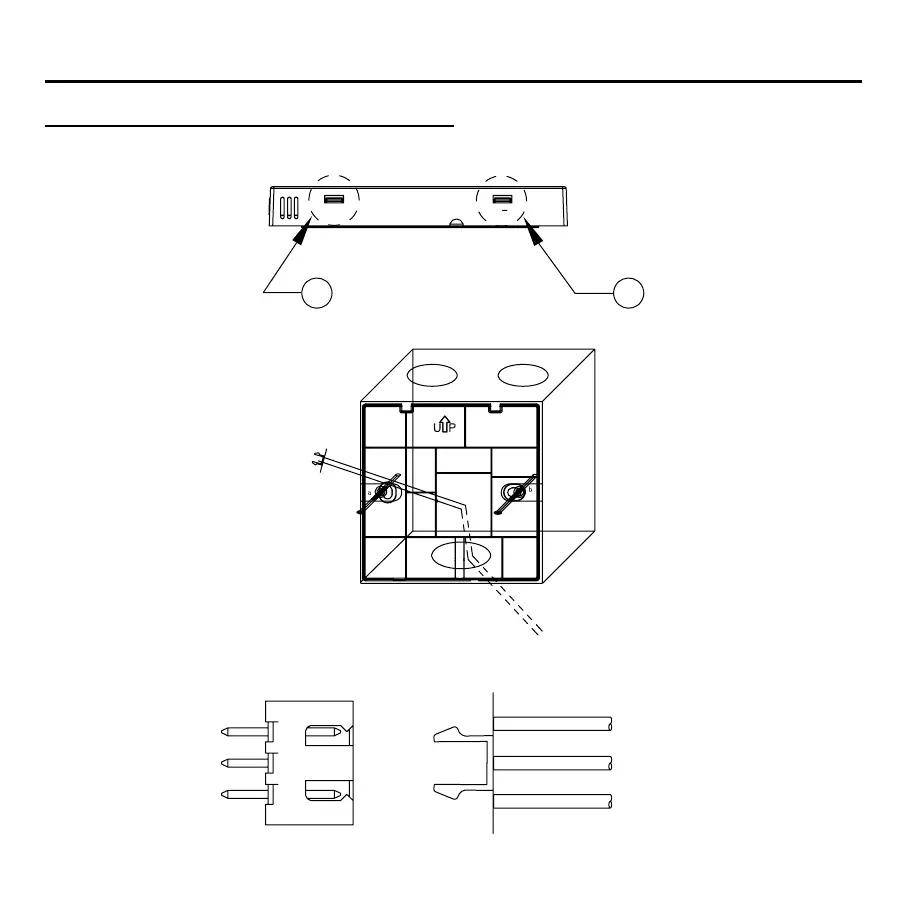

1. Utilisez un tournevis à lame plate pour ouvrir les positions A et B et séparer les panneaux avant et
arrière du contrôleur câblé.
A B
Instruction de câblage du contrôleur câblé
2. Utilisez les vis pour xer le panneau arrière du contrôleur câblé.
3. Connectez le câble de communication au port arrière du contrôleur câblé. La méthode de connexion
est la suivante :
C
A
B
Rouge
Jaune
Blanc
