Instalação
PT

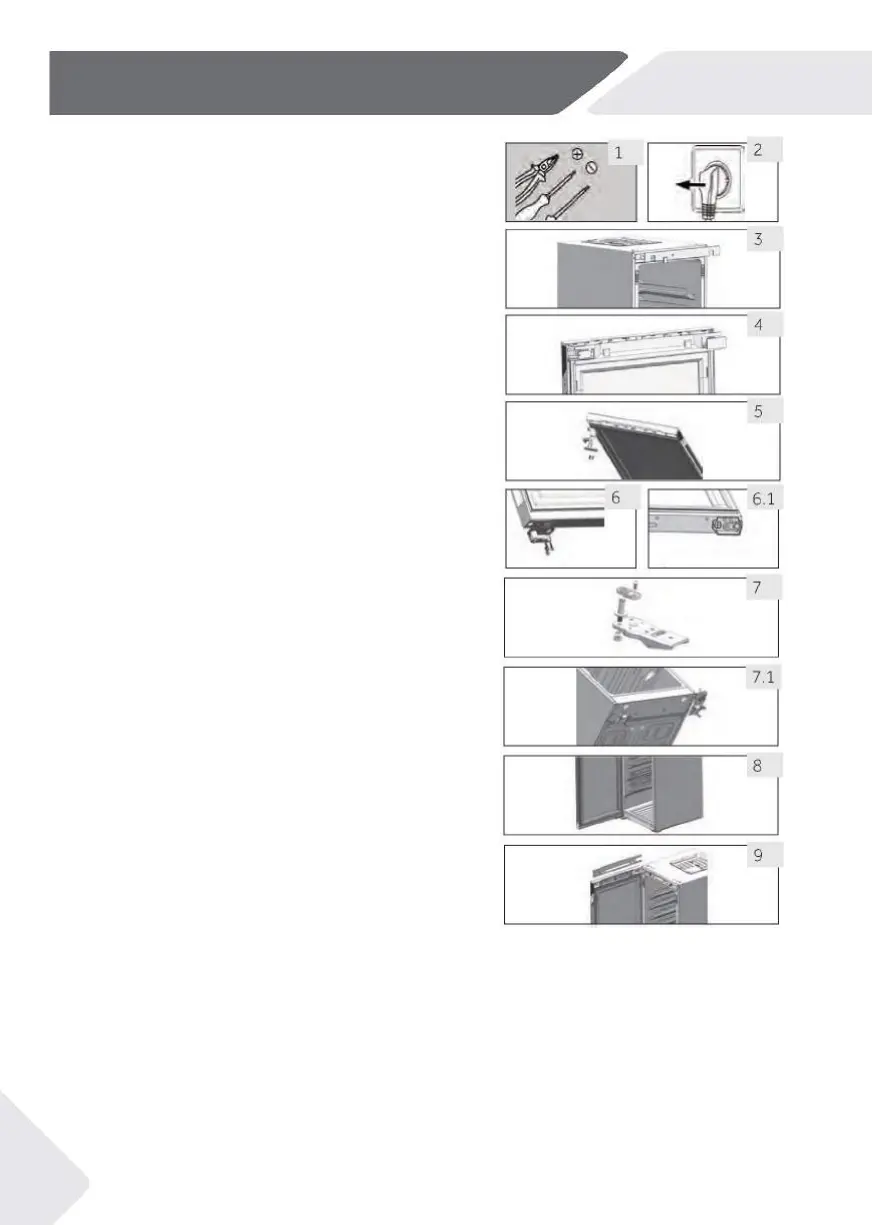

Etapas de montagem
1.
Arranje a ferramenta necessária.
2.
Desligue o aparelho.
3. Retire a tampa da trave superior e a tampa pequena,
instalação de transposição esquerda e direita
da tampa pequena.
4.
Retire a tampa da prateleira do cabo e a tampa
do friso, instalação de transposição esquerda
e direita da tampa decorativa. Remova o tampão
de borracha da fechadura esquerda no interior
do corpo da porta e instale-o na fechadura direita.
5.
Retire a tampa da dobradiça. Utilize a ferramenta
para remover 3 parafusos e remover o corpo
do portal.
6.
Retire os 3 parafusos sob o corpo do portal com
a
ferramenta, o came do corpo do portal e o batente
da porta, a transposição esquerda e direita
é instalada no outro lado do corpo do portal.
7.
Retire o conjunto de dobradiças da caixa com
a ferramenta; retire primeiro o came da dobradiça
no conjunto inferior da dobradiça, substitua o eixo
da dobradiça para o orifício do parafuso direito,
conjunto. Instalação de transposição com
o conjunto de suporte do rodízio no lado direito
da caixa.
8.
O corpo do portal é instalado verticalmente para
baixo no eixo da dobradiça.
9.
A dobradiça superior é inserida no orifício do eixo
do corpo do portal, fixe a caixa com parafusos,
instale a tampa da caixa de fios e a tampa do friso
da trave superior.
