43
F

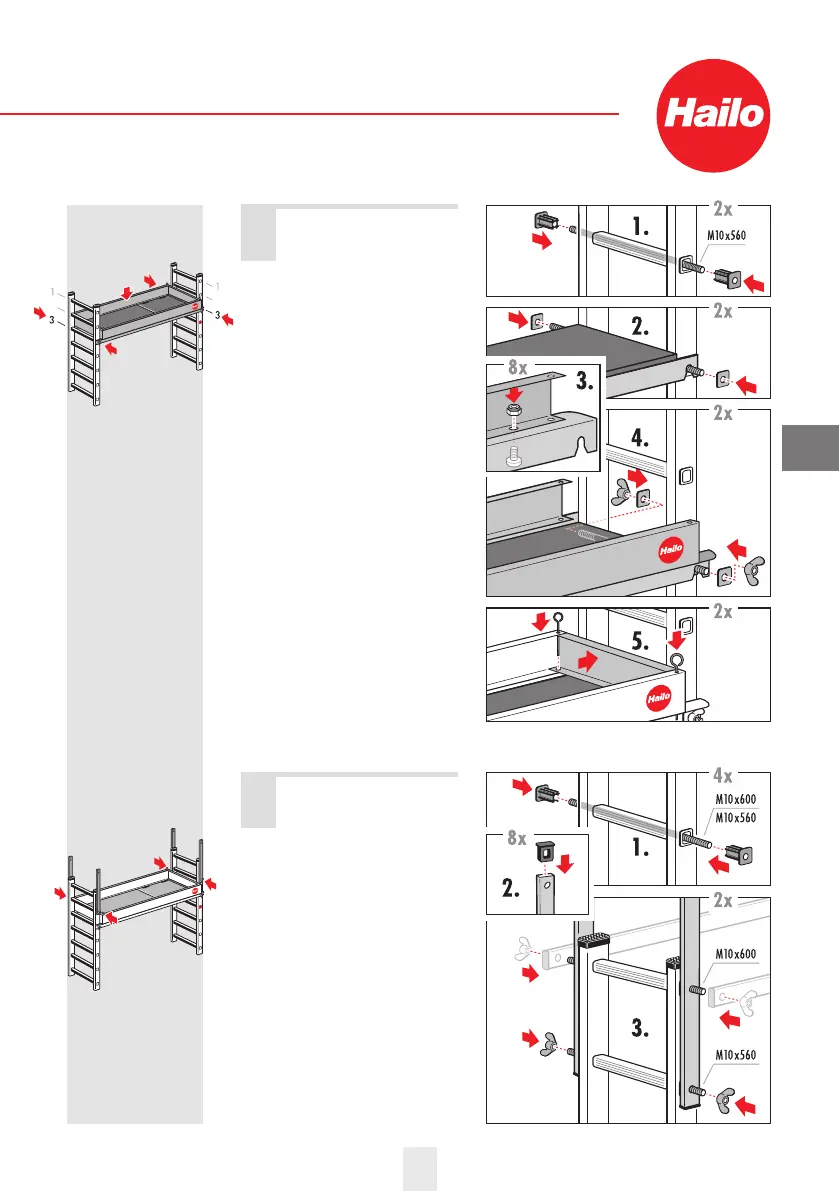

Prémonter deux barreaux
d'échelle avec les tiges
filetées et les bouchons de
guidage (3ème barreau à
partir du haut).
Accrocher la plate-forme de
travail sur les barreaux
d'échelle prémontés et pla-
cer les rondelles.
Assembler les profilés laté-
raux longs et les cornières,
les fixer sur la plate-forme
de travail à l'aide de la
rondelle et de l'écrou
papillon.
Insérer les profilés latéraux
courts, les arrêter à l'aide
des goupilles d'assemblage.
6
7
Fixation de la plate-forme
de travail
Prémonter les quatre bar-
reaux d'échelle supérieurs
avec les tiges filetées et les
bouchons de guidage.
Munir quatre traverses de
rancher avec les bouchons
d'extrémité.
Insérer les traverses de ran-
cher et fixer à l'aide
d'écrous papillon, dans un
premier temps uniquement
sur les barreaux inférieurs.
Montage des traverses
de rancher
