11
L
113 mm
65 mm
50 mm
10
0
20
30
40
50
60
70
80
90
10
20
70
60
30
40
90
80
0.01 mm
Germany
Made in
-2
-1
0
1
2
4 mm
Ø 20 mm
Ø 7,5 mm
M3
8 mm
69 mm
27 mm
Ø 7,5 mm
4 mm
M3
Haimer GmbH · Weiherstr. 21 · 86568 Igenhausen · Germany · Tel./Phone +49-82 57-99 88-0 · Fax +49-82 57-18 50 · haimer@haimer.de · www.haimer.com
Technische Daten/Technical details

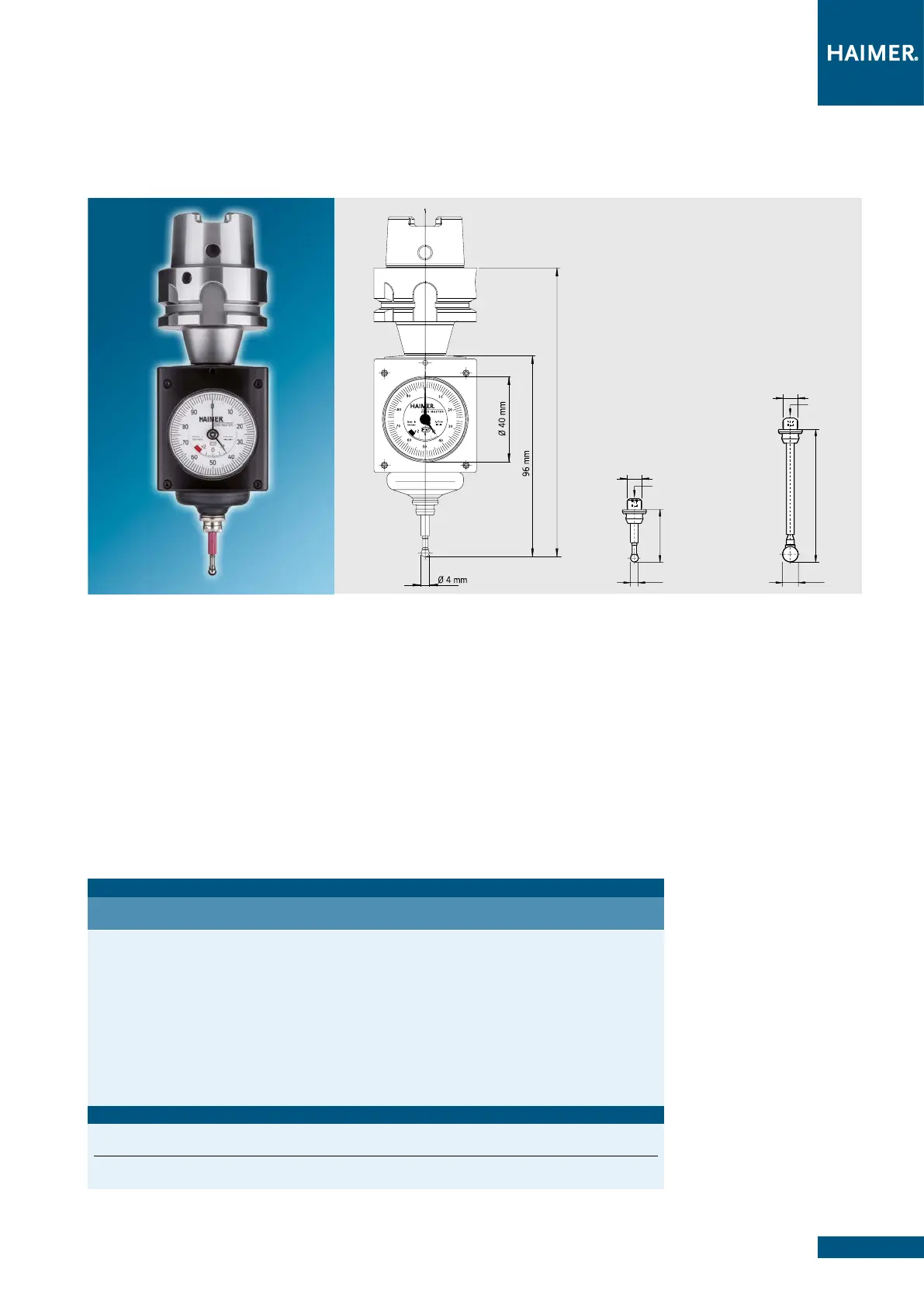

3D-Taster Zero Master mit integriertem Kurzadapter inkl. kurzem Tasteinsatz Ø 4 mm
3D-Sensor Zero Master with integrated short adapter including short probe tip Ø 4 mm
Genauigkeit/Accuracy 0,01 mm
Artikel/Article Bestell-Nr./Order No. L [mm]
3D-Taster Zero Master mit Kurzadapter/with short adapter HSK-E25 80.963.E25 121,6
3D-Taster Zero Master mit Kurzadapter/with short adapter HSK-E32 80.963.E32 131,6
3D-Taster Zero Master mit Kurzadapter/with short adapter HSK-E40 80.963.E40 131,6
3D-Taster Zero Master mit Kurzadapter/with short adapter HSK-E50 80.963.E50 138,6
3D-Taster Zero Master mit Kurzadapter/with short adapter HSK-A32 80.963.A32 131,6
3D-Taster Zero Master mit Kurzadapter/with short adapter HSK-A40 80.963.A40 131,6
3D-Taster Zero Master mit Kurzadapter/with short adapter HSK-A50 80.963.A50 138,6
3D-Taster Zero Master mit Kurzadapter/with short adapter HSK-A63 80.963.A63 142,1
3D-Taster Zero Master mit Kurzadapter/with short adapter SK30 80.964.30 131,2
3D-Taster Zero Master mit Kurzadapter/with short adapter BT30 80.965.30 130,7
Zubehör/Accessories
Kurzer Tasteinsatz Ø 4 mm/Short probe tip Ø 4 mm
Bestell-Nr./Order No. 80.362.00
Langer Tasteinsatz Ø 8 mm/Long probe tip Ø 8 mm
Bestell-Nr./Order No. 80.363.00
3D-TASTER ZERO MASTER MIT INTEGRIERTEM KURZADAPTER
3D-SENSOR ZERO MASTER WITH INTEGRATED SHORT ADAPTER
Tasteinsätze/probe tips
lang/long
kurz/short
Für Schnittstellen SK30, BT30, HSK-25/32/40/50/63
Einfache Werkstückvermessung bei wenig Platz im Maschinenraum.
Ausführung:
– Mit integriertem Kurzadapter in Ausführung SK30, BT30, HSK-25/32/40/50/63
– Kein weiteres manuelles Einstellen des Rundlaufs mehr nötig! Auslieferung mit
voreingestellter Rundlaufgenauigkeit an der Tastspitze von 0,01 mm
– Messgenauigkeit: 0,01 mm
– Kurze und lange Tasteinsätze verfügbar, kein Werkzeugwechsel
– Keine Neukalibrierung des Tasters erforderlich
– vergrößerter Überfahrweg
– IP 67 spritzwassergeschützt
Verwendung:
– Für kleine Fräs- und Erodiermaschinen (isolierter Tasteinsatz)
– Zu Werkstück-Nullpunktesetzungen und Längenabmessungen
– Beliebige Antastrichtung (X-, Y-, Z-Achse)
For interfaces SK30, BT30, HSK-25/32/40/50/63
Simple workpiece measuring with less space in the machine.
Version:
– With integrated short adapter in version SK30, BT30, HSK-25/32/40/50/63
– No further manual runout adjustment necessary! Delivery with preset runout
accuracy at the probe tip of 0.01 mm
– Measuring accuracy: 0.01 mm
– Short and long probe tips available, no tool change necessary
– No re-calibration of the sensor is needed
– Enhanced overrun distance
– IP 67 waterproof
Application:
– For small Milling and EDM machines (isolated probe)
– For workpiece-reset and length measuring
– Any direction approach (X-, Y-, Z-axis)
Technische Änderungen vorbehalten/Technical data subject to change without prior notice
