10
113 mm
65 mm
50 mm
10
0
20
30
40
50
60
70
80
90
10
20
70
60
30
40
90
80
0.01 mm
Germany
Made in
-2
-1
0
1
2
4 mm
Ø 20 mm
Ø 7,5 mm
M3
8 mm
69 mm
27 mm
Ø 7,5 mm
4 mm
M3
Haimer GmbH · Weiherstr. 21 · 86568 Igenhausen · Germany · Tel./Phone +49-82 57-99 88-0 · Fax +49-82 57-18 50 · haimer@haimer.de · www.haimer.com

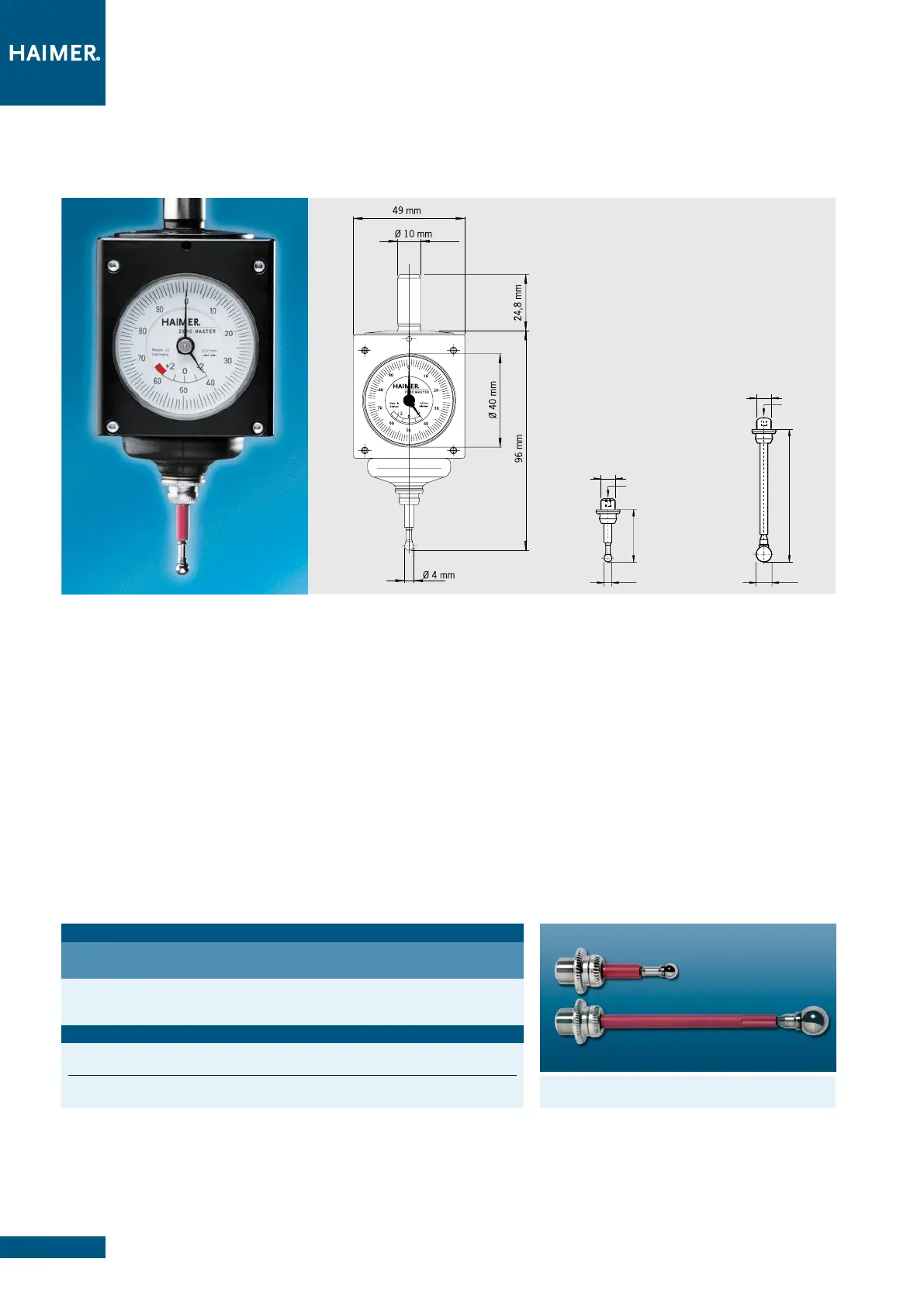

ZERO MASTER
Zero Master
Klein aber fein.
Der Zero Master ist der kleinste 3D-Taster der Welt. Verwendung, Funktionsweise
und Genauigkeit entsprechen denen des Universal 3D-Tasters. Die Größe des Zero
Masters ist aber auf kleine Maschinen abgestimmt. Der Einspannschaft hat einen
Durchmesser von 10 mm und kann dadurch auch auf Maschinen mit SK 30 oder mit
kleinen HSK-Spindeln eingesetzt werden. Das verkürzte Gehäuse ragt nur wenig aus
der Spindel und erlaubt auch das Vermessen von großen Werkstücken. Der Zero
Master wird über eine kleine analoge Messuhr abgelesen.
Der Zero Master kann mit einem kurzen (Kugel-Ø 4 mm) und mit einem langen
(Kugel-Ø 8 mm) Tasteinsatz bestückt werden. Die Tasteinsätze sind natürlich
kompatibel zu allen anderen HAIMER 3D-Tastern.
Bitte beachten:
Die angegebene Messgenauigkeit von 0,01 mm gilt nur mit den originalen Tast-
einsätzen von HAIMER.
– IP 67 spritzwassergeschützt
Zero Master
Small but nice
The Zero Master is the smallest 3D-Sensor worldwide. Usage, function and
accuracy are equal to the Universal 3D-Sensor. The size of the Zero Master is
adapted to small machines. The diameter of the clamping shank is 10mm.
Thus it can be also used on machines with ISO 30 or small HSK spindles.
The housing is shortened and does not protrude far out of the spindle so even
big work pieces can be measured. The Zero Master can be read with a small
analog dial gauge.
The Zero Master can be equipped with a short (ball diam. 4 mm) and a long
(ball diam. 8 mm) probe tip. The probe tips of course are compatible to all
other HAIMER 3D-Sensors.
Please take note:
The given measuring precision of 0.01 mm only applies if the original HAIMER
probe tips are used.
– IP 67 waterproof
Tasteinsätze/probe tips
lang/long
kurz/short
Technische Daten/Technical details
Zero Master mit Einspannschaft Ø 10 mm inkl. kurzem Tasteinsatz Ø 4 mm
Zero Master with clamping shank Ø 10 mm including short probe tip Ø 4 mm
Genauigkeit/Accuracy 0,01 mm
Länge ohne Einspannschaft/Length without clamping shank 96 mm
Bestell-Nr./Order No. 80.960.00
Zubehör/Accessories
Kurzer Tasteinsatz Ø 4 mm/Short probe tip Ø 4 mm
Bestell-Nr./Order No. 80.362.00
Langer Tasteinsatz Ø 8 mm/Long probe tip Ø 8 mm
Bestell-Nr./Order No. 80.363.00
Technische Änderungen vorbehalten/Technical data subject to change without prior notice
Kurzer Tasteinsatz Ø 4 mm/Short probe tip Ø 4 mm
Langer Tasteinsatz Ø 8 mm/Long probe tip Ø 8 mm
