9
65 mm
4 mm
set
mm
-2,000
SET
ON/OFF
MOD
E
148 mm
3D-TASTER
113 mm
50 mm
65 mm
20 mm
4 mm
set
mm
-2,000
SET
ON/OFF
MOD
E
44
3D-TASTER
113 mm
65 mm
50 mm
10
0
20
30
40
50
60
70
80
90
10
20
70
60
30
40
90
80
0.01 mm
Germany
Made in
-2
-1
0
1
2
4 mm
Ø 20 mm
Ø 7,5 mm
M3
8 mm
69 mm
27 mm
Ø 7,5 mm
4 mm
M3
Haimer GmbH · Weiherstr. 21 · 86568 Igenhausen · Germany · Tel./Phone +49-82 57-99 88-0 · Fax +49-82 57-18 50 · haimer@haimer.de · www.haimer.com
Technische Daten/Technical details
3D-Taster Digital mit integrierter Aufnahme inkl. kurzem Tasteinsatz Ø 4 mm
3D-Sensor Digital with integrated adapter incl. short probe tip Ø 4 mm
Anzeigengenauigkeit/Smallest unit of measure 0,001 mm
Wiederholgenauigkeit/Repeatability 0,001 mm
Messgenauigkeit/Measuring accuracy 0,005 mm
Display/Display
Display Modus mm/Inch umschaltbar
Display mode May be switched to inch or metric
Display Größe/Display size 45 x 23 mm
Höhe der Ziffern/Height of numbers 8,5 mm
Batterielebensdauer (bei Dauerbetrieb) ca. 3000 Stunden
Service life of battery (continuous operation) approx. 3000 hrs
Mit integrierter Aufnahme SK 40/with integrated adapter SK 40
Bestell-Nr./Order No. 80.464.40.FHN
Mit integrierter Aufnahme BT 40/with integrated adapter BT 40
Bestell-Nr./Order No. 80.465.40.FHN
Zubehör/Accessories
Kurzer Tasteinsatz Ø 4 mm/Short probe tip Ø 4 mm
Bestell-Nr./Order No. 80.362.00
Langer Tasteinsatz Ø 8 mm/Long probe tip Ø 8 mm
Bestell-Nr./Order No. 80.363.00

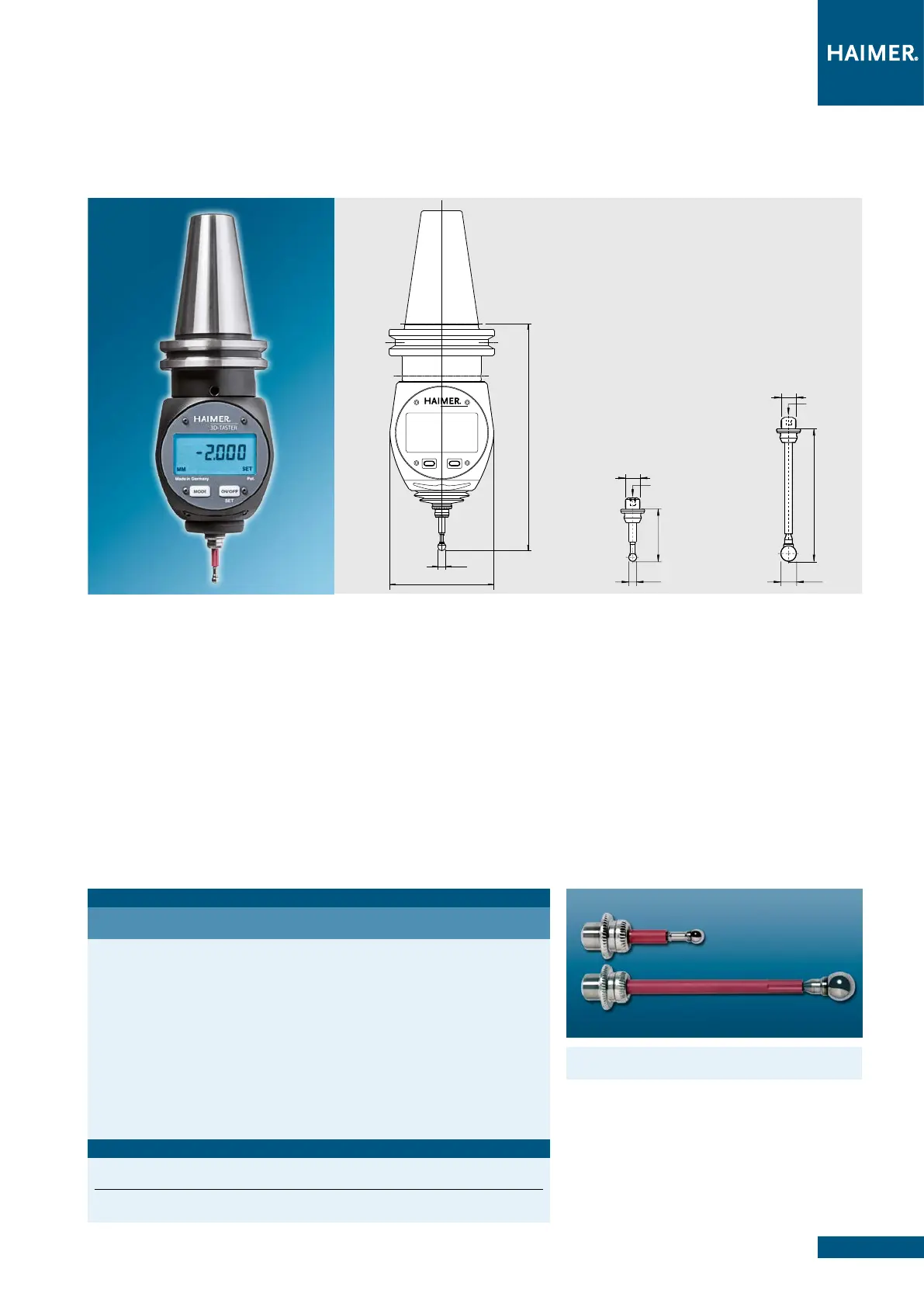

3D-TASTER DIGITAL MIT INTEGRIERTER AUFNAHME
3D-SENSOR DIGITAL WITH INTEGRATED ADAPTER
3D-Taster Digital mit integrierter Aufnahme
Für einfachste Handhabung sorgt die integrierte Steilkegelaufnahme – Steilkegel
und 3D-Taster Digital bilden eine Einheit (DIN 69871, SK40 oder JIS B6339,
BT40).
Hoch präzise – sicher in der Handhabung
Der digitale 3D-Taster ist eine Weiterentwicklung des bewährten mechanischen
3D-Tasters. Er ist ein hoch präzises Instrument zum Antasten von Werkstückkanten
auf Fräs- und Erodiermaschinen. Die Spindel bzw. der Senkkopf können schnell und
sicher an Bezugskanten positioniert werden. Der Anfahrvorgang kann auf der Digi-
taluhr genau verfolgt werden und die 0-Stellung wird auf Anhieb gefunden. Ohne zu
Rechnen kann das Messsystem der Maschine genullt werden, da die Spindelachse
direkt an der angetasteten Kante steht.
Besonders praxisgerecht
Die Digitaluhr verfügt über eine 0,001 mm Anzeige mit großen Ziffern. Sie ist auch
auf großen Bearbeitungszentren aus der Entfernung noch eindeutig und fehlerfrei
ablesbar. Die Uhr ist gegen Spritzwasser und Staub geschützt (IP 64) und kann im
Werkzeugmagazin der Maschine abgelegt werden.
3D-Sensor Digital with integrated adapter
The integrated taper (DIN 69871, SK40 or JIS B6339, BT40) guarantees easiest
handling and a maximum of comfort.
Highly accurate – safe handling
The Digital 3D-Sensor is a further development of the time proven mechanical
3D-Sensor. It serves for approaching workpiece edges on milling and EDM
machines. The spindle may be positioned quickly and safely on the references
edge. The approaching operation can be exactly monitored on the digital display.
The zero points can be set without any calculations because the spindle axis is po-
sitioned exactly on the approached edge.
Especially practical
The digital display has large numbers that measure in increments of 0.001 mm.
It can be easily read from a long distance (i.e. when mounted on a large machining
center). The digital display is water- and dust-proofed (IP 64) and can be stored in
the tool magazine of the machine.
Tasteinsätze/probe tips
lang/long
kurz/short
Technische Änderungen vorbehalten/Technical data subject to change without prior notice
Kurzer Tasteinsatz Ø 4 mm/Short Probe tip Ø 4 mm
Langer Tasteinsatz Ø 8 mm/Long Probe tip Ø 8 mm
