HALFEN HSC Instrukcja montażu
Deutsch EnglishFrançaisPolski

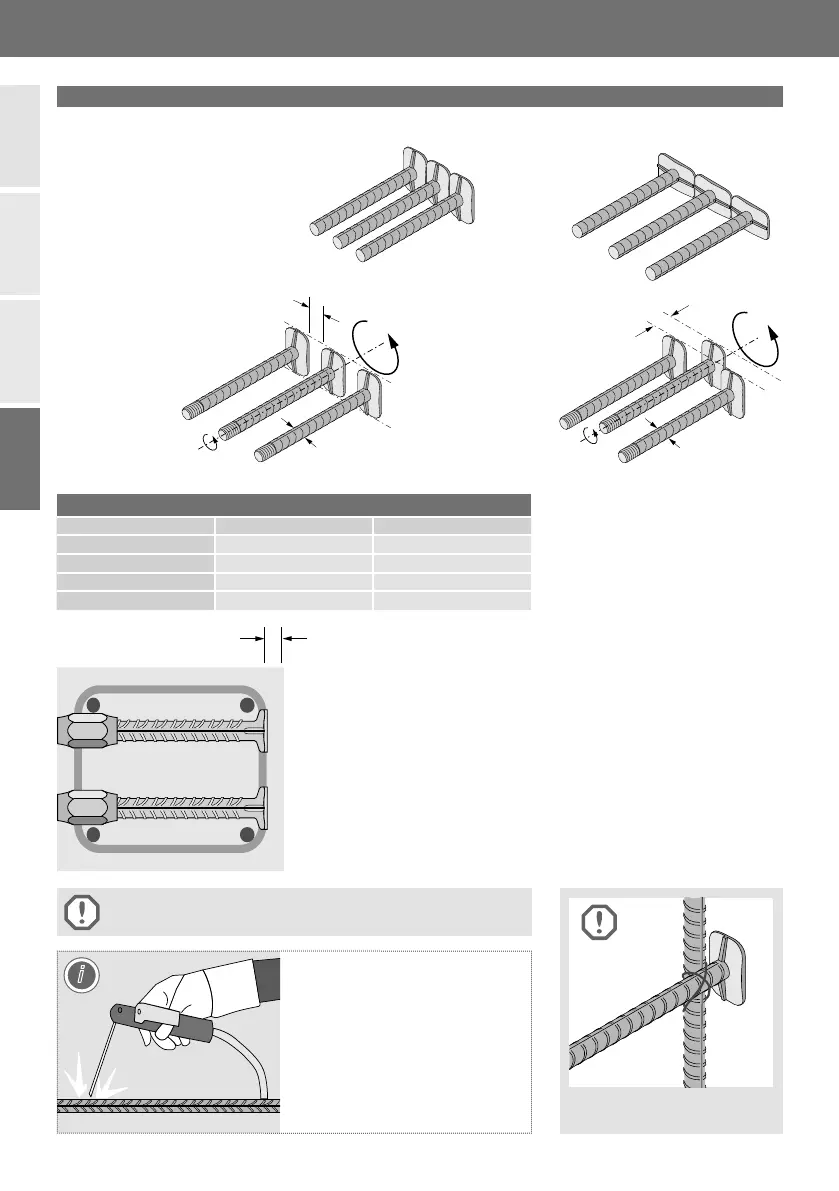

Minimalne odstępy trzpieni gwintowanych zapewniające ich montaż
d
HSC
[mm] e
HSC
[mm] a
HSC
[mm]
12 10 15
16 20 20
20 20 25
25 25 30
Główki trzpieni można układać piono-
wo lub poziomo. W celu zapewnienia
montażu trzpieni gwintowanych,
należy przestrzegać minimalnych
rozstawów trzpieni (nie dotyczy
połączeń monolitycznych).
Obowiązują ustalenia projektanta.
Wariant 1:
Główki trzpieni
w jednej płaszczyźnie
Wariant 2:
Główki przemiennie
w dwóch płaszczyznach
Pionowe ułożenie główek trzpieni
Poziome ułożenie główek trzpieni
Ułożenie zbrojenia
e
HSC
d
HSC
d
HSC
a
HSC
Mocowanie do istniejącego
zbrojenia drutem wiązałkowym!
Projektowana otulina betonowa musi
być także zachowana dla główek
trzpieni.
Zakotwienie w słupie:
główki trzpieni muszą zachodzić za
zbrojenie podłużne słupa.
Spawanie, także punktowe, może
negatywnie wpływać na właściwości
materiału, dlatego w obszarze gwin-
tu oraz główki jest zabronione.
Spawanie poza wymienionymi obsza-
rami wykonuje się zgodnie z
aktualnymi przepisami i wiedzą
techniczną, na odpowiedzialność
wykonującego.
(otulina betonowa)
c
i
Należy przestrzegać wytycznych projektowych (rozmieszczenie
zbrojenia, otulina betonowa, itd.).
