HALFEN HSC Montageanleitung
Deutsch EnglishFrançaisPolski

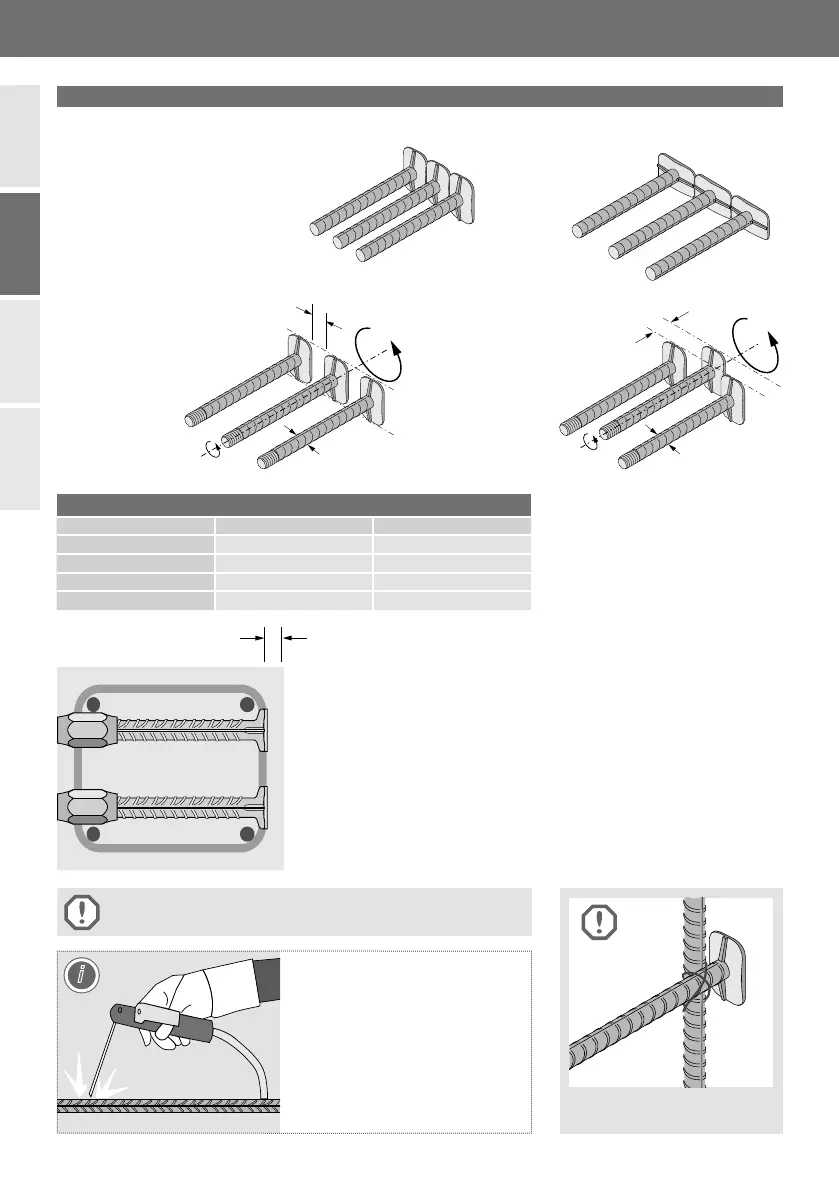

Mindestabstände zur Gewährleistung der Schraubbarkeit (Anschlussstäbe)
d
HSC
[mm] e
HSC
[mm] a
HSC
[mm]
12 10 15
16 20 20
20 20 25
25 25 30
e
HSC
d
HSC
Ankerköpfe können horizontal oder
vertikal ausgerichtet sein. Zur Gewähr-
leistung der Schraubbarkeit der An-
schlussstäbe sind Mindeststab-
abstände einzuhalten (außer monoli-
thische Ausführung). Es gelten die
Festlegungen des Planers.
Variante 1:
Ankerköpfe in einer Flucht
d
HSC
a
HSC
Variante 2:
minimale Achsabstände der
HSC-Anker (gestaff elt)
Vertikale Ankerkopfausrichtung Horizontale Ankerkopfausrichtung
Einbaulage
Befestigung an vorhandener
Bewehrung, z. B. durch Anrödeln!
Die auf den Plänen angegebene
Betondeckung muss auch für die
Ankerköpfe eingehalten werden.
Verankerung in der Stütze:
Ankerköpfe müssen bis hinter die
Stützenlängsbewehrung geführt
werden.
Schweißen, auch Punktschweißen,
kann die Materialeigenschaften
negativ beeinfl ussen und ist im Be-
reich des Gewindes und der Anker-
köpfe nicht zulässig.
Schweißungen sind nach gültigen
Schweißvorschriften durchzuführen
und liegen in der Verantwortung des
Ausführenden.
(Betondeckung)
c
i
Die Angaben des Planers (Einbaulage, Betondeckung etc.) sind
zu beachten.
