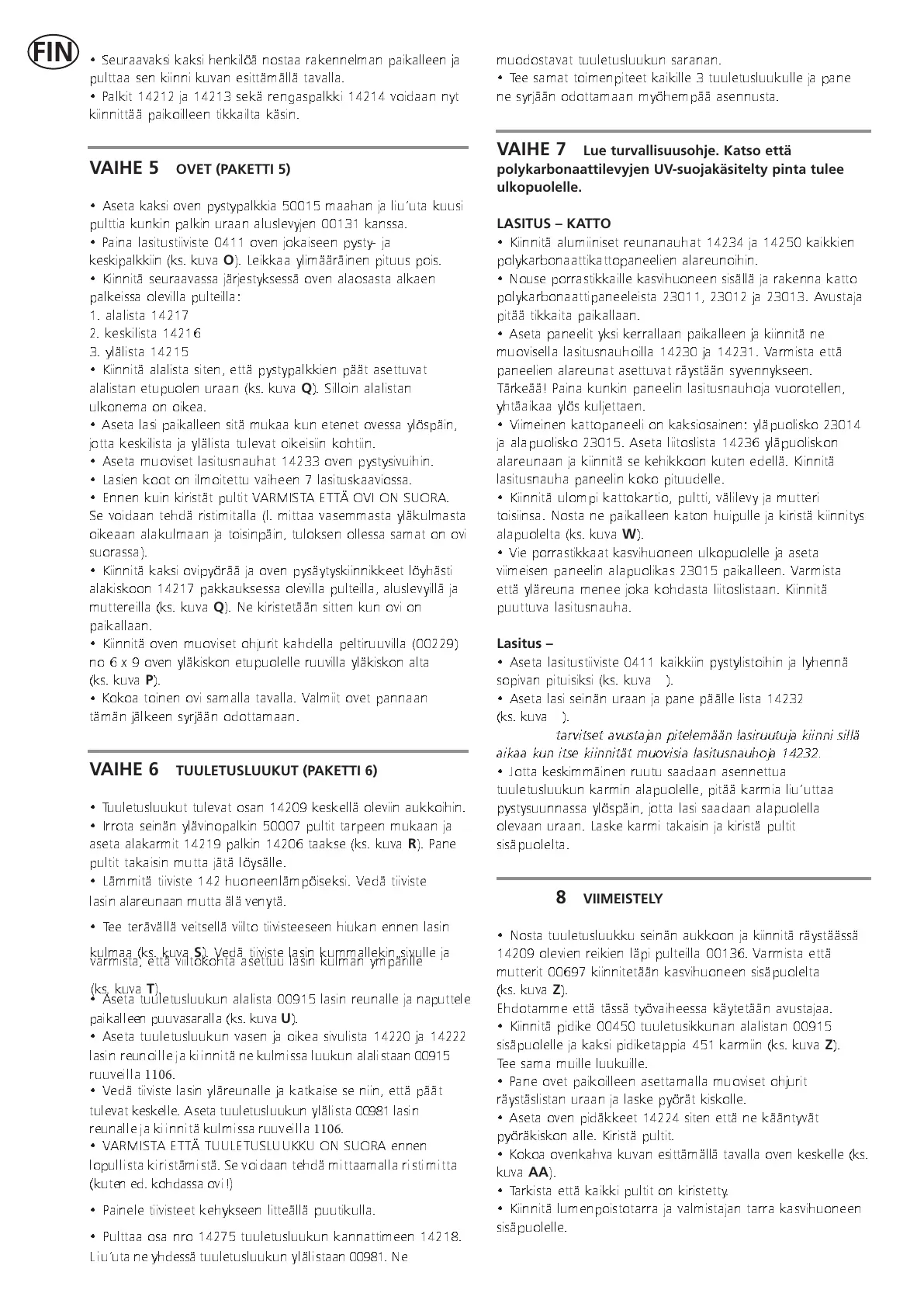

• Seuraavaksi kaksi henkilöä nostaa rakennelman paikalleen ja
pulttaa sen kiinni kuvan esittämällä tavalla.
•
Palkit 14212 ja 14213 sekä rengaspalkki 14214 voidaan nyt
kiinnittää paikoilleen tikkailta käsin.
VAIHE 5 OVET (PAKETTI 5)
• Aseta kaksi oven pystypalkkia 50015 maahan ja liu’uta kuusi
pulttia kunkin palkin uraan aluslevyjen 00131 kanssa.
•
Paina lasitustiiviste 0411 oven jokaiseen pysty- ja
keskipalkkiin (ks. kuva
O
). Leikkaa ylimääräinen pituus pois.
• Kiinnitä seuraavassa järjestyksessä oven alaosasta alkaen
palkeissa olevilla pulteilla:
1. alalista 14217
2. keskilista 14216
3. ylälista 14215
• Kiinnitä alalista siten, että pystypalkkien päät asettuvat
alalistan etupuolen uraan (ks. kuva
Q
). Silloin alalistan
ulkonema on oikea.
• Aseta lasi paikalleen sitä mukaa kun etenet ovessa ylöspäin,
jotta keskilista ja ylälista tulevat oikeisiin kohtiin.
• Aseta muoviset lasitusnauhat 14233 oven pystysivuihin.
• Lasien koot on ilmoitettu vaiheen 7 lasituskaaviossa.
• Ennen kuin kiristät pultit V
ARMISTA ETTÄ OVI ON SUORA.
Se voidaan tehdä ristimitalla (l. mittaa vasemmasta yläkulmasta
oikeaan alakulmaan ja toisinpäin, tuloksen ollessa samat on ovi
suorassa).
• Kiinnitä kaksi ovipyörää ja oven pysäytyskiinnikkeet löyhästi
alakiskoon 14217 pakkauksessa olevilla pulteilla, aluslevyillä ja
muttereilla (ks. kuva
Q
). Ne kiristetään sitten kun ovi on
paikallaan.
• Kiinnitä oven muoviset ohjurit kahdella peltiruuvilla (00229)
no 6 x 9 oven yläkiskon etupuolelle ruuvilla yläkiskon alta
(ks. kuva
P
).
•
Kokoa toinen ovi samalla tavalla. Valmiit ov et pann aan
tämän jälkeen syrjään odottamaan.
VAIHE 6 TUULETUSLUUKUT (PAKETTI 6)
• Tuuletusluukut tulevat osan 14209 keskellä oleviin aukkoihin.
• Irrota seinän ylävinopalkin 50007 pultit tarpeen mukaan ja
aseta alakarmit 14219 palkin 14206 taakse (ks. kuva
R
). Pane
pultit takaisin mutta jätä löysälle.
• Lämmitä tiiviste 142 huoneenlämpöiseksi. Vedä tiivis
te
l asin alar eunaan m utta äl ä veny tä.
• Tee terävällä veitsellä viilto tiivisteeseen hiukan ennen lasin
kulmaa (ks. kuva
S
). Vedä tiiviste lasin kummallekin sivulle ja
varmista, että viiltokohta asettuu lasin kulman ympärille
(
ks. kuva
T
).
• Aseta tuuletusluukun alalista 00915 lasin reunalle ja
naputtel e
paikal leen puuvasar al l a (ks. kuv a
U
).
• Aseta tuuletusluukun vasen ja oikea si vulista 14220 ja 14222
l asin r eunoil l e ja kiinnit ä ne kul m issa l uukun al al istaan 00915
r uuv eil l a
1106
.
• Vedä tiiviste lasin yläreunalle ja katkaise se ni in, että päät
tul ev at keskel l e. Aset a t uuletusl uukun y läl ist a 00981 l asin
r eunall e ja kiin nitä kul missa r uuv eil l a
1106
.
• VARMISTA ETTÄ TUULETUSLUUKKU ON SUORA e nnen
l opul l ista kir istäm istä. Se v oidaan tehdä m ittaam al l a r istimitta
( kuten ed. kohdassa ov i!)
• Painele tiivisteet kehykseen litteällä puutikulla.
• Pulttaa osa nro 14275 tuuletusluukun kannattimeen 14218.
Liu’uta ne y hdessä tuul etusl uukun y l äl istaan 00981. Ne
muodostavat tuuletusluukun saranan.
• Tee samat toimenpiteet kaikille 3 tuuletusluukulle ja pane
ne syrjään odottamaan myöhempää asennusta.
VAIHE 7 Lue turvallisuusohje. Katso että
polykarbonaattilevyjen UV-suojakäsitelty pinta tulee
ulkopuolelle.
LASITUS – KATTO
• Kiinnitä alumiiniset reunanauhat 14234 ja 14250 kaikkien
polykarbonaattikattopaneelien alareunoihin.
• Nouse porrastikkaille kasvihuoneen sisällä ja rakenna katto
polykarbonaattipaneeleista 23011, 23012 ja 23013. Avustaja
pitää tikkaita paikallaan.
• Aseta paneelit yksi kerrallaan paikalleen ja kiinnitä ne
muovisella lasitusnauhoilla 14230 ja 14231. Varmista että
paneelien alareunat asettuvat räystään syvennykseen.
T
ärkeää
! Paina kunkin paneelin lasitusnauhoja vuorotellen,
yhtäaikaa ylös kuljettaen.
• Viimeinen kattopaneeli on kaksiosainen: yläpuolisko 23014
ja alapuolisko 23015. Aseta liitoslista 14236 yläpuoliskon
alareunaan ja kiinnitä se kehikkoon kuten edellä. Kiinnitä
lasitusnauha paneelin koko pituudelle.
• Kiinnitä ulompi kattokartio, pultti, välilevy ja mutteri
toisiinsa. Nosta ne paikalleen katon huipulle ja kiristä kiinnitys
alapuolelta (ks. kuva
W
).
• Vie porrastikkaat kasvihuoneen ulkopuolelle ja aseta
viimeisen paneelin alapuolikas 23015 paikalleen. Varmista
että yläreuna menee joka kohdasta liitoslistaan. Kiinnitä
puuttuva lasitusnauha.
Lasitus – seinät
• Aseta lasitustiiviste 0411 kaikkiin pystylistoihin ja lyhennä
sopivan pituisiksi (ks. kuva
X
).
• Aseta lasi seinän uraan ja pane päälle lista 14232
(ks. kuva
Y
).
Huomio:
tarvitset avustajan pitelemään lasiruutuja kiinni sillä
aikaa kun itse kiinnität muovisia lasitusnauhoja 14232.
• Jotta keskimmäinen ruutu saadaan asennettua
tuuletusluukun karmin alapuolelle, pitää karmia liu’uttaa
pystysuunnassa ylöspäin, jotta lasi saadaan alapuolella
olevaan uraan. Laske karmi takaisin ja kiristä pultit
sisäpuolelta.
VAIHE 8 VIIMEISTELY
• Nosta tuuletusluukku seinän aukkoon ja kiinnitä räystäässä
14209 olevien reikien läpi pulteilla 00136. Varmis t
a että
mutterit 00697 kiinnitetään kasvihuoneen sisäpuolelta
(ks. kuva
Z
).
Ehdotamme että tässä työvaiheessa käytetään avustajaa.
• Kiinnitä pidike 00450 tuuletusikkunan alalistan 00915
sisäpuolelle ja kaksi pidiketappia 451 karmiin (ks. kuva
Z
).
Tee sama muille luukuille.
•
Pane ovet paikoilleen asettamalla muoviset ohjurit
räystäslistan uraan ja laske pyörät kiskolle.
• Aseta oven pidäkkeet 14224 siten että ne kääntyvät
pyöräkiskon alle. Kiristä pultit.
• Kokoa ovenkahva kuvan esittämällä tavalla oven keskelle (ks.
kuva
AA
).
•
Tarkista että kaikki pultit on kiristetty
.
• Kiinnitä lumenpoistotarra ja valmistajan tarra kasvihuoneen
sisäpuolelle.
FIN
