Installazione
FISSAGGIO MECCANICO
Aprire il pannello frontale della centrale ruotando la serratura
su UNLOCK. Scollegare il morsetto CN10 che collega i cavi d’a-
limentazione della scheda all’alimentatore sul fondo del box;
scollegare anche il morsetto JP15 dei segnali di controllo ali-
mentatore. Richiudere il pannello frontale girando la serratura
su LOCK. Togliere le 4 viti poste a lato del pannello e rimuovere
la parte frontale della centrale. Ora è possibile forare la custo-
dia posteriore per consentire l’entrata dei cavi. Raccoman-
diamo di eseguire l’entrata dei cavi preferibilmente nella parte
inferiore, utilizzando un pressa-cavo idoneo IP65 per poter
mantenere lo stesso grado di protezione della centrale.

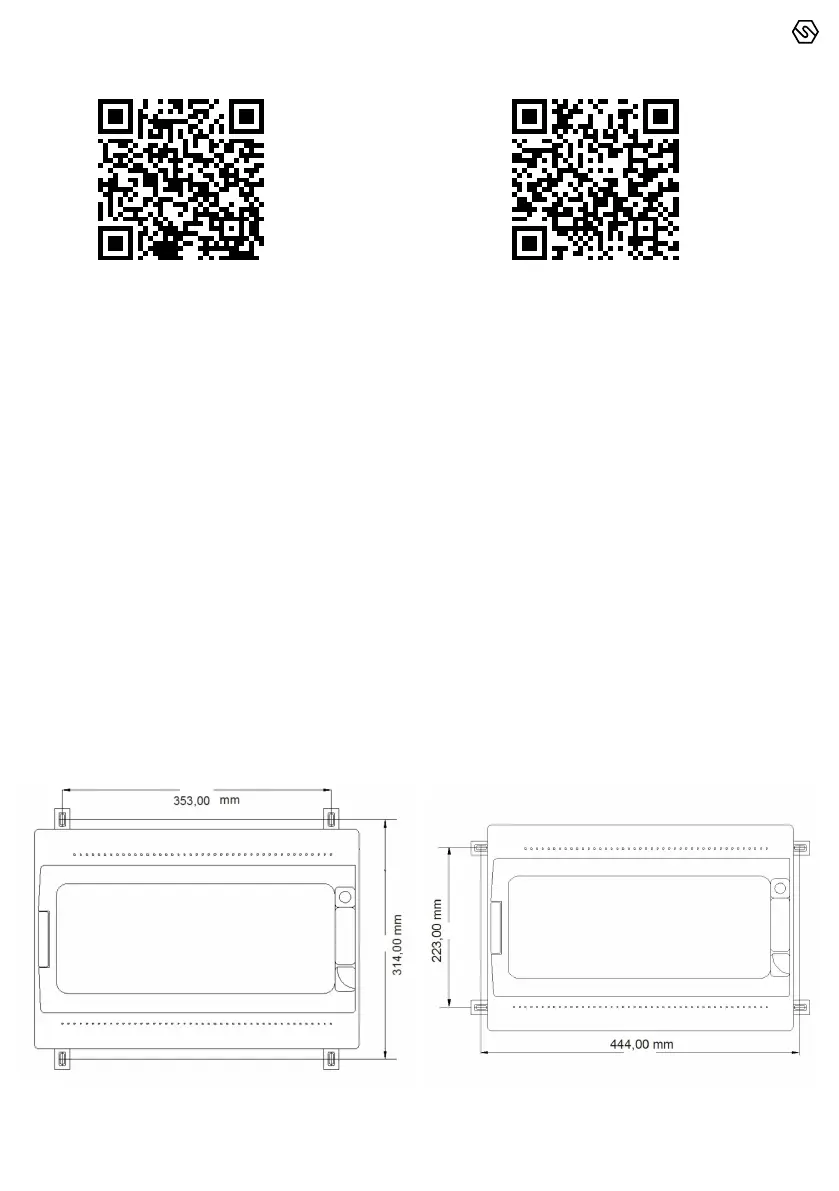

Fissare la parte posteriore della centrale a parete mediante le
stae di fissaggio riportate in figura. Riposizionare il pannello
frontale tramite le 4 viti rimosse in precedenza. Girare su
UNLOCK, aprire lo sportello frontale e ricollegare i morsetti
CN10 (alimentazione) e JP15 (segnali controllo). Procedere con
il collegamento dei rivelatori
Installation
MECHANICAL FIXING
UNLOCK the control panel front door and open it. Disconnect
the CN10 terminal, which connects the main PCB of the control
panel to the power supply on the back side of the box, and
the JP15 terminal for power supply signal controls. Close the
front door and LOCK it again. Unscrew the four screws placed
close to the panel and remove it. Now it is possible to drill the
rear panel to allow the cables entrance. We would recommend
having cables entering from the lower side. Make sure you are
using an adequate IP65 rated cable gland to assure the box
ingress protection is not compromised. Wall fix the rear panel
through the mounting brackets detailed in the picture. Fasten
the front panel by using the 4 screws you previously removed.
UNLOCK the front door and connect again the terminals CN10
(power supply) and JP15 (control signals). Proceed with the
gas detectors connection
Manuale/Manual
http://www.sensitron.it/MT/P/_MT3910_PL4+.pdf
Scheda espansione 4 ingressi/4 inputs expansion board
http://www.sensitron.it/MT/P/_MT645_PL4-ESP.pdf
