Deutsch
95-6115-004-000 Rev A
18
HammerSchmidt™ Bedienungsanleitung
Deutsch
19
HammerSchmidt™ Bedienungsanleitung
WICHTIG
In den folgenden Abschnitten zur Vorbereitung des Rahmens werden permanente und nicht rückgängig machbare
Veränderungen an Ihrem Rahmen beschrieben, die mechanische Fachkenntnisse und Spezialwerkzeuge erfordern. Es
wird empfohlen, diese Arbeiten von einem Zweiradmechaniker durchführen zu lassen. Wenn Sie diese Arbeiten selbst
ausführen möchten, müssen Sie diese Anleitung lesen und verstehen und über Erfahrung im Umgang mit den benötigten
Werkzeugen verfügen, bevor Sie mit der Arbeit am Rahmen beginnen. Außerdem müssen Sie einen Augenschutz tragen,
bis Sie alle Schritte in dieser Anleitung abgeschlossen haben.

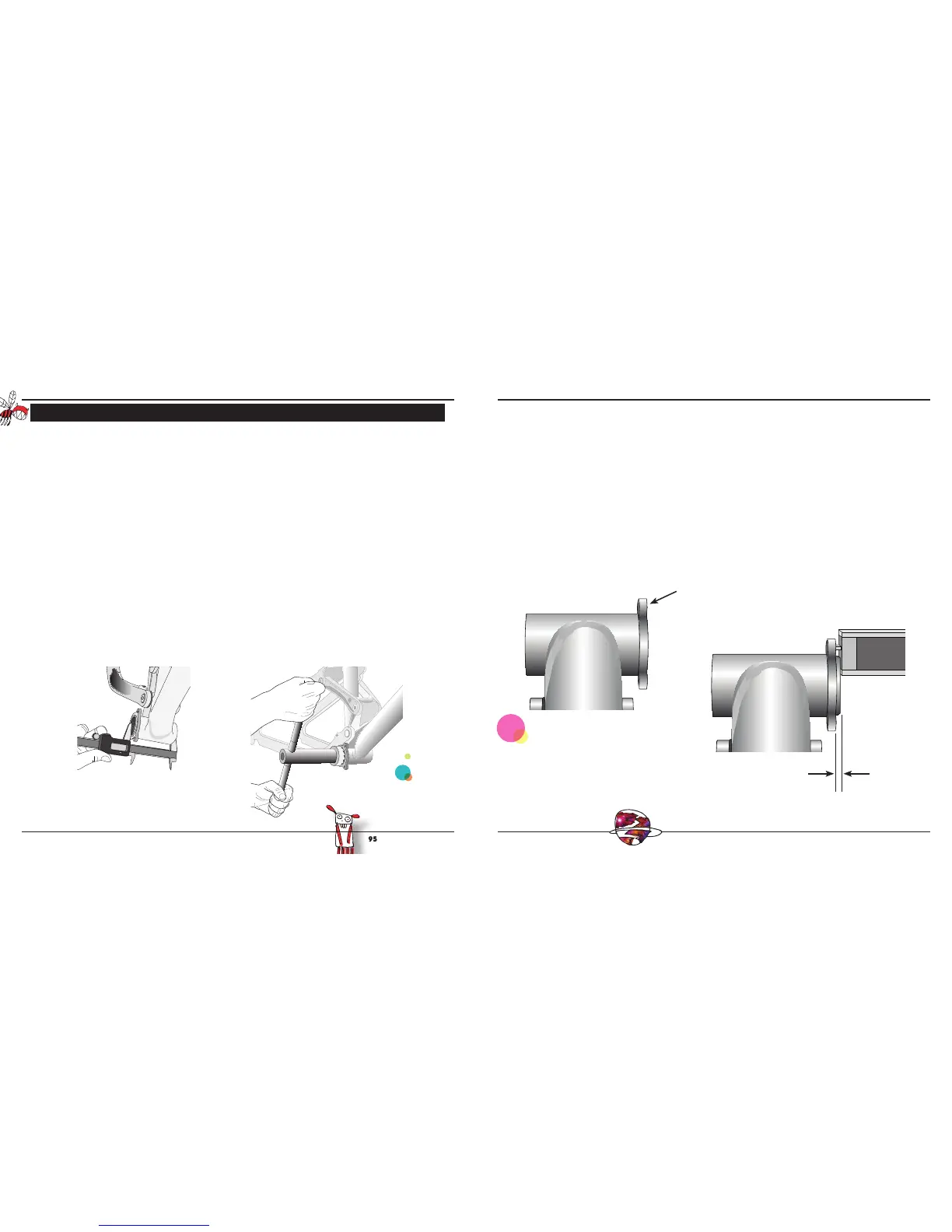

VORBEREITUNG DES RAHMENS – TEIL 1
Nachdem Sie überpft haben, dass die ISCG-Aufnahmen an Ihrem Rahmen mit dem HammerSchmidt-System kompati-
bel sind, müssen Sie pfen, ob die Kanten des Tretlagergehäuses und die ISCG-Montageächen parallel und plan sind.
Dies ist unbedingt erforderlich, da ein Teil des HammerSchmidt-Mechanismus auf dem Tretlagergehäuse und der andere
Teil auf den ISCG-Aufnahmen sitzt. Beim Zusammengen müssen die inneren Teile des HammerSchmidt-Systems exakt
ausgerichtet werden, damit sie ordnungsgemäß ineinander fassen und funktionieren. Und jetzt fangen wir an:
Schritt 1. Stellen Sie sicher, dass die Gewinde des Tretlagergehäuses sauber und nicht bescdigt sind. Sie müssen frei
von Lack und Schmutz sein. Lassen Sie die Gewinde des Tretlagergehäuses von Ihrem Fahrradhändler nach-
schneiden, um eine optimale Montage zu gewährleisten.
Schritt 2. Vermessen Sie das Tretlagergehäuse mit einem digitalen Messschieber. Die Breite muss 68, 73 oder 83 mm
(+0,3/–0,2 mm) betragen.
Schritt 3. Fräsen Sie das Tretlagergehäuse plan. Dies schafft eine ache Oberäche für den ISCG-Fräser, der im nächsten
Schritt zum Einsatz kommt. Beachten Sie beim Fräsen des Tretlagergehäuses die Toleranzen. Wenn die Breite
des Tretlagergehäuses die maximale Toleranz (+0,3 mm) übersteigt, müssen Sie es entsprechend abfräsen.
Fräsen Sie es allerdings nicht schmaler als die Mindesttoleranz (–0,2 mm). Befolgen Sie die Herstelleranweis-
ungen zur Verwendung Ihres Tretlagerfsers.
VORBEREITUNG DES RAHMENS – TEIL 2
Und jetzt machen Sie sich bereit für den abschließenden und wichtigsten Vorbereitungsschritt?
Schritt 4. Ersetzen Sie den Tretlagerfräser durch den geeigneten Truvativ ISCG-Aufnahmefräser für die Gße Ihrer ISCG-
Aufnahmen und entfernen Sie alle Distanzscke vom Fräser.
• Wenn Ihre ISCG-Aufnahmen ach auf dem Tretlagergehäuse auiegen (ohne Versatz), fräsen Sie lediglich die
Aufnahmen, um sicherzustellen, dass sie parallel zur den Kantenächen des Tretlagergehäuses stehen. Fräsen
Sie die ISCG-Aufnahmen wie vom Hersteller Ihres Tretlagerfsers empfohlen. Wenn der Fräser die Oberäche
jeder Aufnahme nicht vollständig plan fst, fügen Sie dem Fräswerkzeug einen 0,5-mm-Distanzring hinzu, und
fräsen Sie erneut. Wenn Sie mit dem Fräsen fertig sind, stellen Sie sicher, dass die Oberäche der ISCG-
Aufnahme plan sowie frei von Graten und Schmutz ist.
Bitte beachten: Wenn Sie dem Fräser ein 0,5-mm-Distanzstück hinzugefügt haben, besitzen Ihre Aufnahmen
jetzt einen Versatz von 0,5 mm. Notieren Sie sich diese Zahl für später.
• Wenn Ihre ISCG-Aufnahmen zur Oberäche des Tretlagergehäuses nach innen versetzt sind, müssen Sie vor
dem Fräsen diesen Versatz bestimmen, um entsprechende Distanzstücke in den Fräser einzusetzen. Messen
Sie mit dem Tiefenmesser des Messschiebers die Tiefe aller drei Aufnahmen. Notieren Sie sich die größte der
drei Zahlen: dies ist der Versatz.
68, 73 und 83 mm
Schmierfett
Distanzstück
