VORBEREITUNG DES RAHMENS – TEIL 2 (FORTS.)
Suchen Sie in der folgenden Tabelle nach Ihrem Versatz und wählen Sie das oder die mit dem Truvativ ISCG-Fräser ge-
lieferten Distanzstücke. Der Fräser wird mit Distanzstücken mit 0,5 mm, 1 mm und 2 mm Breite geliefert (die Distanzstücke
sind entsprechend markiert). Für 68-mm-Innenlager darf die Gesamtbreite der Distanzstücke des Fräswerkzeugs 0,5 mm
nicht übersteigen. Für 73-mm- und 83-mm-Innenlager darf die Gesamtbreite der Distanzstücke des Fräswerkzeugs 3,0
mm nicht übersteigen.
VERSATZ (mm) ERFORDERLICHE DISTANZSTÜCKE FÜR DEN ISCG-FRÄSER*
0,0 Keine
0,1 - 0,5 0,5 mm
0,6 - 1,0 1,0 mm
1,1 - 1,5 1,5 mm
1,6 - 2,0 2,0 mm
2,1 - 2,5 2,5 mm
2,6 - 3,0 3,0 mm
†
*Notieren Sie sich diese Zahl für später
†
Maximaler Abstand für 73-mm- und 83-mm-Innenlager

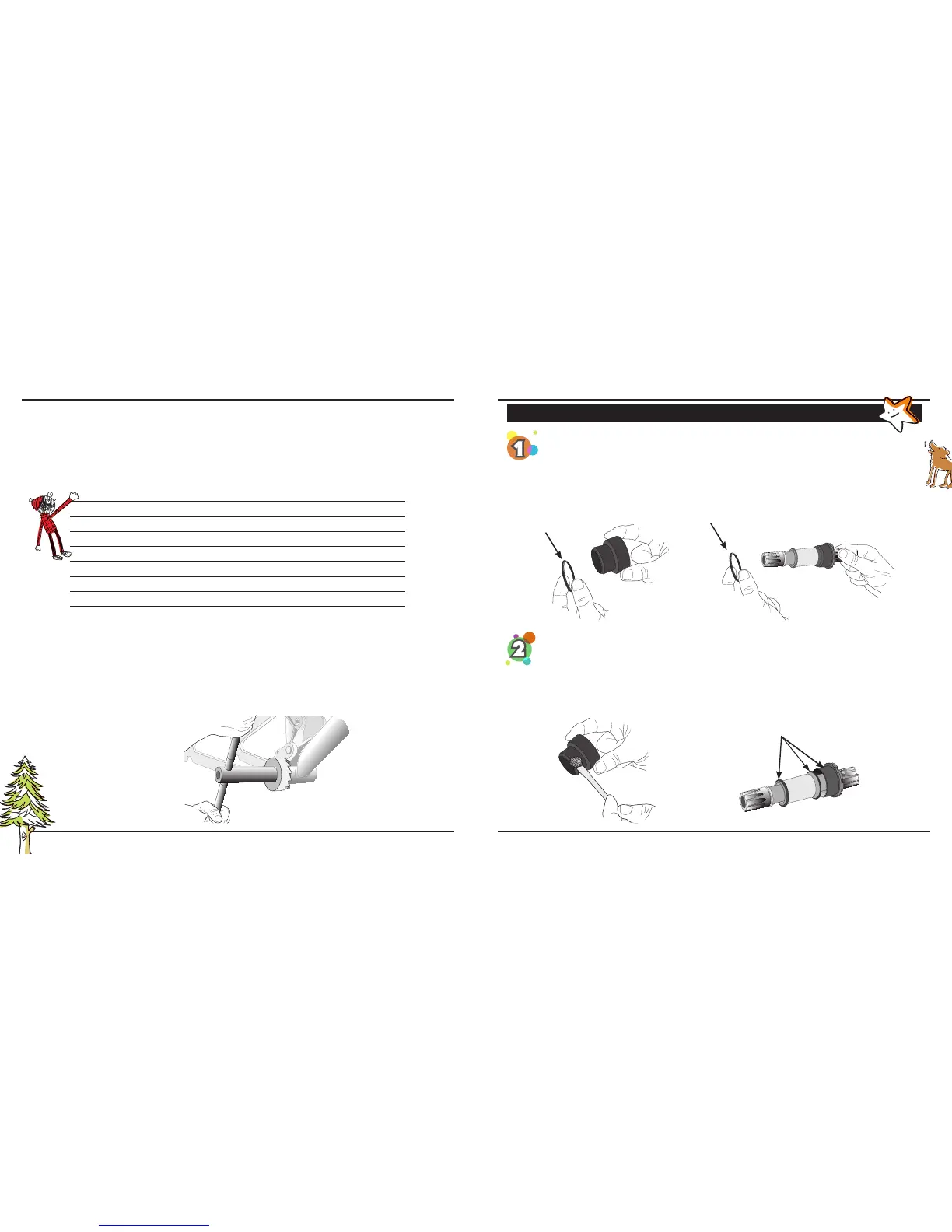

Fräsen Sie die ISCG-Aufnahmen wie vom Hersteller Ihres Tretlagerfräsers empfohlen. Wenn der Fräser die Oberäche
jeder Aufnahme nicht vollständig plan fräst, fügen Sie dem Fräswerkzeug einen 0,5-mm-Distanzring hinzu, und fräsen Sie
erneut. Die Gesamtbreite der Distanzstücke darf 3,0 mm nicht übersteigen. Wenn Sie mit dem Fräsen fertig sind, stellen
Sie sicher, dass die Oberäche der ISCG-Aufnahme plan sowie frei von Graten und Schmutz ist.
Achtung: Für 73-mm- und 83-mm-Tretlager darf die Gesamtbreite der Distanzstücke beim Fräsen 3,0 mm nicht übersteig-
en. Wenn 3,0 mm überschritten werden, ergibt sich ein zu großer Versatz und die spezischen HammerSchmidt-Mon-
tageschrauben fassen nicht ausreichend in den ISCG-Aufnahmen, um das HammerSchmidt-System sicher zu xieren.
FETTEN
Geben Sie reichlich Schmierfett auf die Tretlagergewinde im Rahmen. Wenn Sie dies nicht bereits erledigt haben, drehen
Sie die Innenlagerschale auf der Nicht-Antriebsseite heraus, und geben Sie ein wenig Schmierfett auf die Gewinde.
Lösen Sie vorsichtig den Mittelteil aus der Lagerschale auf der Antriebsseite und geben Sie ein wenig Schmierfett auf die
O-Ringe auf beiden Seiten der Schale. Setzen Sie den Mittelteil wieder in die Lagerschale auf der Antriebsseite ein. Geben
Sie abschließend ein wenig Fett auf die Gewinde der Lagerschale auf der Antriebsseite.
ANPASSEN DER GRÖSSE – NUR 68-
m m -INNENLAGER
Wenn Sie ein 68-mm-Tretlagergehäuse haben, trennen Sie die beiden Teile des Innenlagers und montieren Sie die beiden
mitgelieferten Tretlager-Distanzstücke (eines über der Innenlagerschale auf der Antriebsseite, das andere über der Innen-
lagerschale auf der Nicht-Antriebsseite). Dadurch wird das Innenlager auf das benötigte Maß für das HammerSchmidt-
System gebracht.
HAMMERSCHMIDT™ EINBAU
