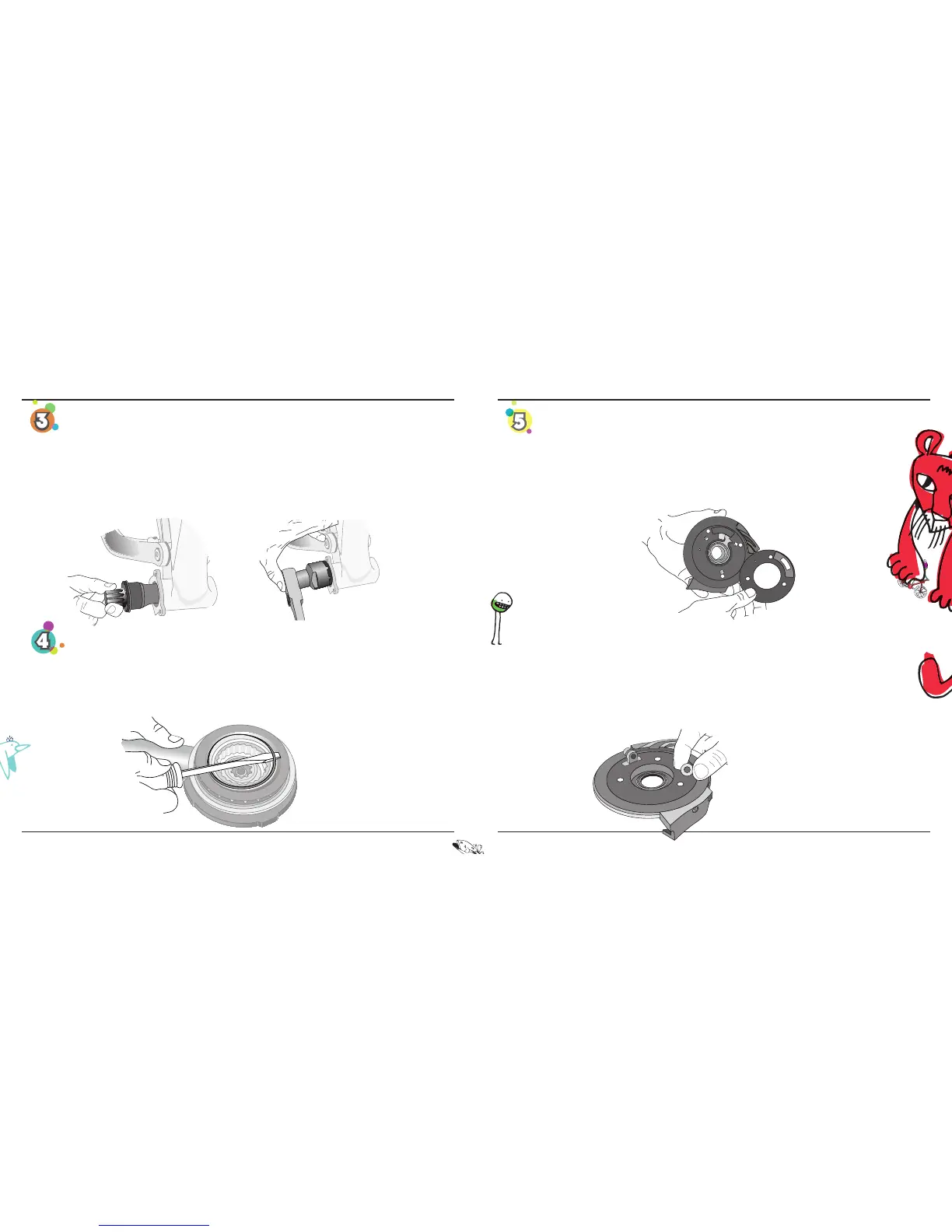

HAMMERSCHMIDT-INNENLAGER EINBAUEN
Das HammerSchmidt-Innenlager muss in einer bestimmten Reihenfolge eingebaut werden:
A. Schrauben Sie die Innenlager-Baugruppe für die Antriebsseite mit dem Truvativ ISIS-Einbauwerkzeug für Innenlager
(oder gleichwertig) in den Rahmen. Die Innenlager-Baugruppe für die Antriebsseite hat ein Linksgewinde. Drehen Sie es
daher gegen den Uhrzeigersinn, um es zu montieren, und ziehen Sie es mit 34 bis 41 N·m fest.
B. Schrauben Sie die Innenlager-Baugruppe für die Nicht-Antriebsseite mit dem Truvativ GXP-Einbauwerkzeug für Innen-
lager (oder gleichwertig) in den Rahmen. Die Innenlager-Baugruppe für die Nicht-Antriebsseite hat ein Rechtsgewinde.
Drehen Sie es daher im Uhrzeigersinn, um es zu montieren, und ziehen Sie es mit 34 bis 41 N·m fest.
KETTENBLATTWECHSEL – OPTIONAL
Wenn Sie die Größe des Kettenblatts ändern möchten, tun Sie dies jetzt. Suchen Sie nach dem Sicherungsring auf dem
Kurbelarm des HammerSchmidt-Mechanismus. Heben Sie mit einem Schlitzschraubendreher den Sicherungsring vorsich-
tig von der Ringführung ab. Nehmen Sie die Ringführung und das Kettenblatt ab. Montieren Sie das neue Kettenblatt.
Setzen Sie die Ringführung wieder ein und drücken Sie mit dem Schlitzschraubendreher den Sicherungsring vorsichtig auf.
Stellen Sie sicher, dass der Sicherungsring vollständig in der Kerbe der Ringführung sitzt, indem Sie um einige Umdreh-
ungen drehen.
EINBAU DER TRAGTELLER-BAUGRUPPE – TEIL 1
A. Scheibe montieren
Vergewissern Sie sich, dass die Dichtscheibe für den ISCG-Standard Ihres Rahmens (ISCG 03 oder ISCG 05) montiert
ist. Wenn Sie die Dichtscheibe austauschen müssen, entfernen Sie die Zugbefestigungsschraube mit einem 4-mm-
Inbusschlüssel und die Dichtscheiben-Befestigungsschraube mit einem 2-mm-Inbusschlüssel, und wechseln Sie dann
die Dichtscheiben. Stellen Sie sicher, dass die Vertiefung auf dem Sichtfenster der Scheibenbefestigungsschraube
nach unten weist. Bringen Sie die Zugbefestigungsschraube wieder an und ziehen Sie sie handfest an. Bringen Sie
die Dichtscheiben-Befestigungsschraube wieder an und ziehen Sie sie mit 0,5 N•m fest.
B. Distanzstücke oder keine Distanzstücke?
Die Tragteller-Baugruppe muss bündig auf der Kantenäche des Tretlagergehäuses sitzen (bzw. bei 68-mm-Innenlagern
auf dem Distanzstück). Sie müssen nun ermitteln, ob Sie Distanzstücke für die ISCG-Aufnahme hinzufügen müssen.
Wenn die ISCG-Aufnahmen Ihres Rahmens bündig auf der Kantenäche des Tretlagergehäuses sitzen, brauchen Sie
keine Distanzstücke hinzuzufügen. Wenn Ihre ISCG-Aufnahmen zur Oberäche des Tretlagergehäuses nach innen
versetzt sind, müssen Sie dieselbe Menge von ISCG-Distanzstücken wie zuvor im Abschnitt „Vorbereitung des Rahmens“
hinzufügen, damit die Aufnahmen bündig sitzen (die Anzahl, die Sie sich notiert hatten). Suchen Sie nach den benötigten
ISCG-Distanzstücken.
Für 68-mm-Innenlager: Den obigen ISCG-Distanzstücken sind zusätzlich Distanzstücke mit einer Breite von 2,5 mm
hinzuzufügen. Damit sind die Abstände für den Einbau des HammerSchmidt-Systems erreicht.
