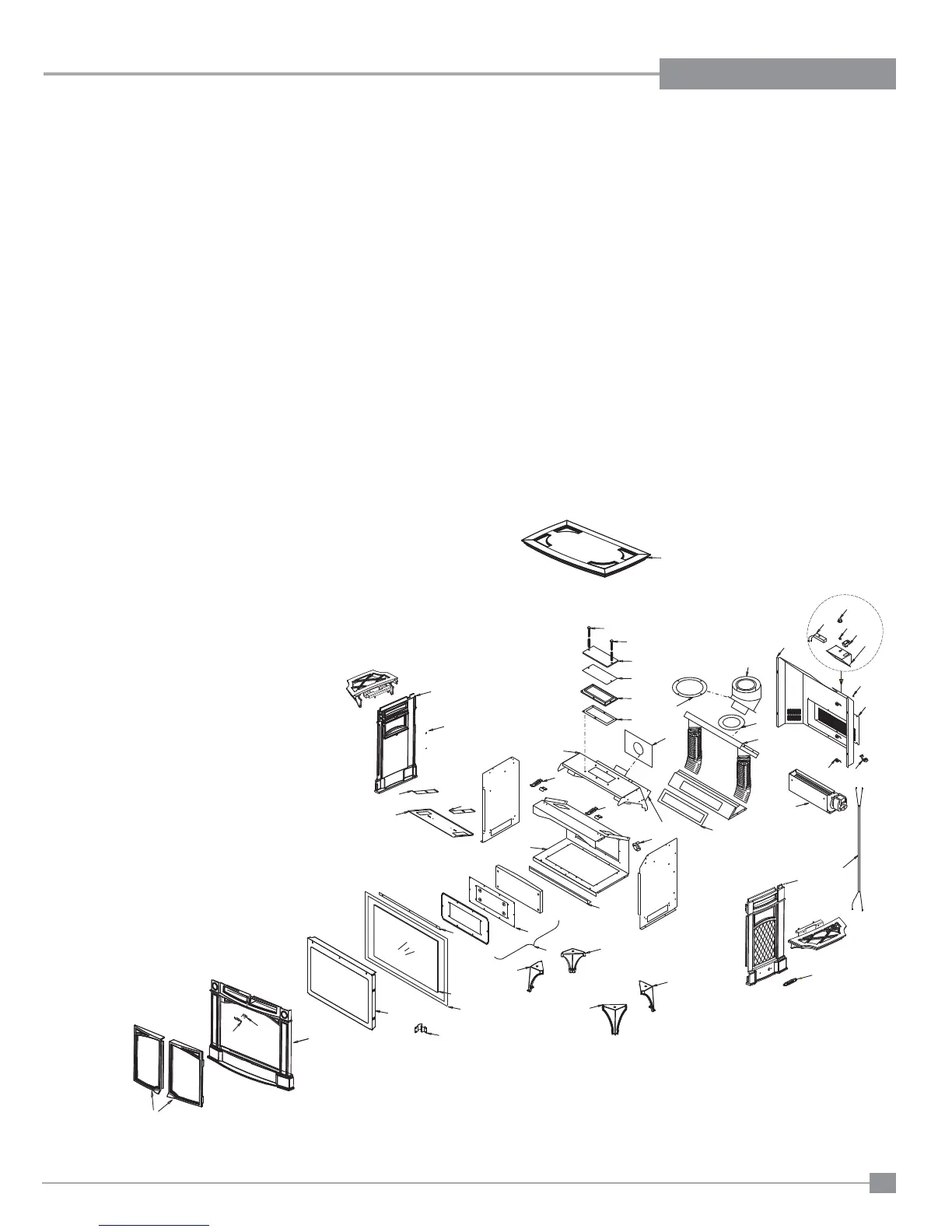

HAMPTON BAY Hampton H35-NG2 - Main Assembly

Hampton® H35-2 Direct Vent Freestanding Gas Stove
45
PARTS LIST
55
56
54
54
53
52
50
51
27
26
23
22
46
47
24
18
58
25
25
139
9
9
9
9
1
134
138
114
115
119
61
57
59
135
136
137
143
144
141
4
118
12
45
39
44
44
48
3
15
19
5
6
16
17
MAIN ASSEMBLY
1) 740-20** Casting - Top
3) 740-21** Casting - Left Side
4) 740-22** Casting - Right Side
5) 740-23** Casting - Front
6) 740-25** Casting - Double Door -L
740-26** Casting - Double Door -R
9) 740-24** Casting - Leg
12) 948-219 Hampton
®
Logo Plate
15) 904-209 Concealed Hinge
16) 740-066 Cast Door Catch - Top
740-542 Front Door Assembly
18) 740-051 Door Support
19) 740-055 Door Frame
22) 41225 Gasket - Tadpole
23) 940-324/P Replacement Glass
24) 740-056 Glass Bracket
25) 948-255 Latch
26) 740-548 Relief Door Assembly
27) 740-059 Gasket - Mounting Relief
39) * Firebox
Baffl e Restrictor Assembly
44) 730-029 Restrictor
45) 740-048 Baffl e for Firebox
46) * Heat Exchanger Assy
47) * Transition Box Assy
Top Relief Door Assembly
50) W260260 Top Relief Frame Gasket
51) 942-117 Top Relief Frame
52) W260280 Top Relief Plate Gasket
53) 290-021 Top Relief Plate
54) * Capscrew 1/4 x 1-3/4 NC
55) * Gasket - Transition Box/Air
61) 945F Direct Vent Adaptor
Rear Panel Assembly
114) * Wire Tie Wrap
115) * Wire Tie Mount Button
118) 910-897 High Temperature Wire
Harness - Fan End
119) * Grommet for Power Cord
134) 740-049 Rear Panel
135) 260-037 Rear Control Panel
136) 910-241 Burner ON/OFF Switch
137) * Hole Plug 0.375
138) 630-021 Fan Access Panel
139) 910-233 Fan Thermodisc
Auto On/Off
908-106 Decal-Rear Control Panel
260-917 Fan Assembly (Option)
141) 910-331/P Fan Blower
143) 910-330 Fan Speed Control (120 V)
144) 904-569 Knob - Fan Speed Control
910-794 Power Cord (120 V)
918-518 Manual
*Note: Not available as a replacement part.
**Last digit of part number indicates colour:
1=Charcoal Grey, 5=Majolica Brown,
7=Seaside Sand
8- Midnight Blue
Passage
56) W842051 Gasket - Upper Air
Passage Top
57) W260108 Gasket - Upper Air
Passage Bottom
58) 630-009 Gasket - Lower Air
Passage
59) * Upper Air Passage Assy
Part #
Description
Part #
Description Part #
Description
