VERIFICA QUE TODAS LAS CONEXIONES ES-
TÉN BIEN ASEGURADAS, INCLUIDA LA CONEX-
IÓN A TIERRA, Y QUE NO HAYA NINGÚN CABLE
PELADO VISIBLE EN LAS TUERCAS PARA CA-
BLE, EXCEPTO EL DE TIERRA.

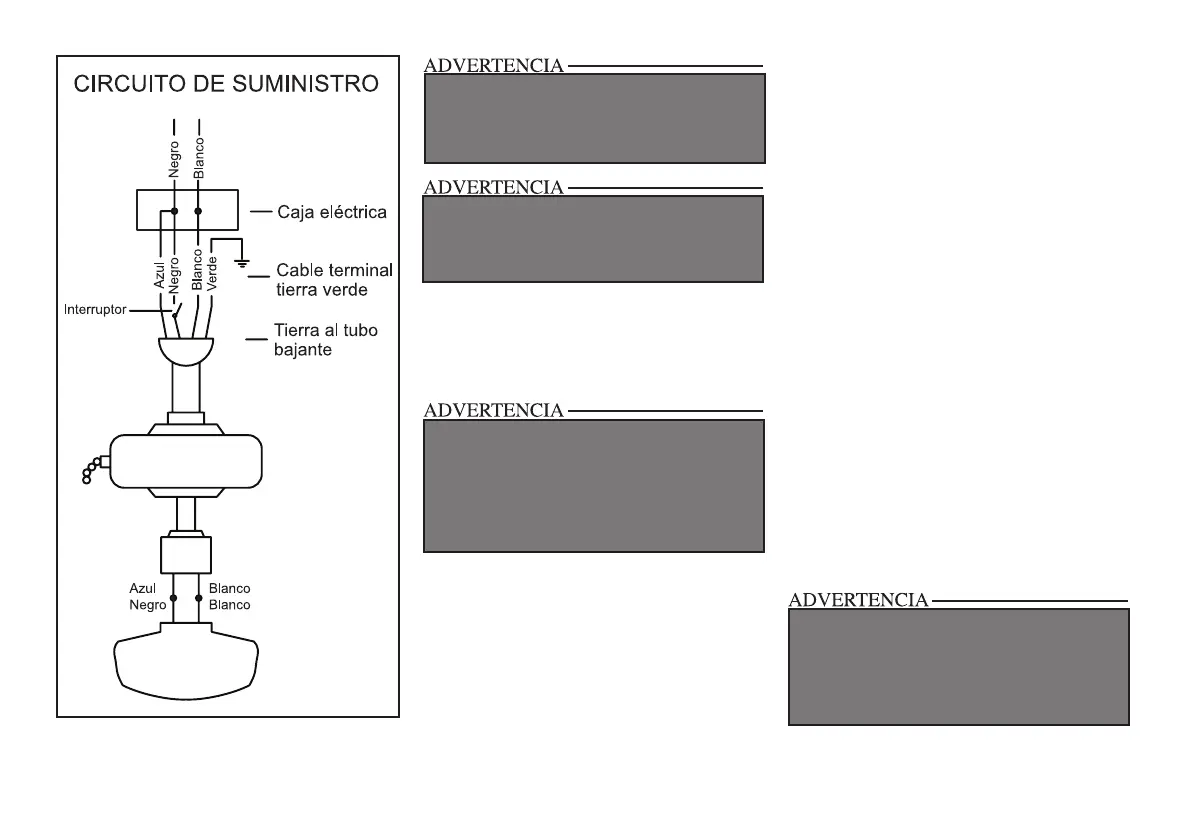

LOS DIAGRAMAS ELÉCTRICOS SON SÓLO UNA
REFERENCIA. EL USO OPCIONAL DE KITS DE
LUCES DEBE ESTAR APROBADO POR UL Y ES-
TARÁ MARCADO COMO ADECUADO PARA EL
USO CON ESTE VENTILADOR.
Figura 13
Fin de la instalación
del ventilador
MONTAJE DE TECHO ESTÁNDAR
1. Alinea las ranuras de cierre de la cubierta
del techo con los dos tornillos en el sopo-
rte de montaje. Levanta para enganchar las
ranuras y gira de izquierda a derecha para
trabar en su sitio. Ajusta rmemente los dos
tornillos de montaje.
2. Instala los dos tornillos de montaje restantes
en los oricios de la cubierta y ajusta rme-
mente.
CUANDO USES EL MONTAJE DE TUBO BAJANTE
Y BOLA ESTÁNDAR, LA PESTAÑA EN EL ARO EN
LA PARTE INFERIOR DEL SOPORTE DE MON-
TAJE DEBE QUEDAR DENTRO DE LA RANURA
DE LA BOLA DE SOPORTE. SI NO ENCAJA COR-
RECTAMENTE LA PESTAÑA EN LA RANURA, SE
PUEDE DAÑAR EL CABLEADO.
3. Instala el aro de cubierta decorativa alin-
eando las ranuras del aro con los tornillos
en la cubierta. Rota el aro en sentido de las
manecillas del reloj para jarlo.
4. Ahora puedes proceder a montar las aspas
del ventilador.
MONTAJE CERCA DEL TECHO
1. Con cuidado desengancha el ventilador del
soporte de montaje y alinea las ranuras de
cierre de la cubierta del techo con los dos
tornillos en el soporte de montaje. Alza para
enganchar las ranuras y gira de izquierda a
derecha para trabar en su sitio. Ajusta con
rmeza los dos tornillos de montaje.
2. Instala los dos tornillos de montaje restantes
en los oricios en la cubierta y aprieta rme-
mente
3. Instala el aro de cubierta decorativa alinean-
do las ranuras del aro con los tornillos en la
cubierta. Rota el aro de izquierda a derecha
para jarlo.
4. Ahora puedes proceder a montar las aspas
del ventilador.
LAS RANURAS DE CIERRE DE LA CUBIERTA DE
TECHO SON SÓLO UNA AYUDA EN EL MON-
TAJE. NO DEJES SIN SUPERVISIÓN EL EN-
SAMBLADO DEL VENTILADOR HASTA QUE LOS
CUATRO TORNILLOS DE LA CUBIERTA ESTÉN
ENGANCHADOS Y SE AJUSTEN FIRMEMENTE.
