MANUEL D’INSTALLATION DU MONTE-ESCALIER HANDICARE 2000 SIMPLICITY / STYLE 201
Connexions électriques du siège 2000 Simplicity (manuel)
Connexions électriques
du siège 2000 Simplicity
(manuel)
Pièces requises : Outils requis :
• Aucune • Aucune

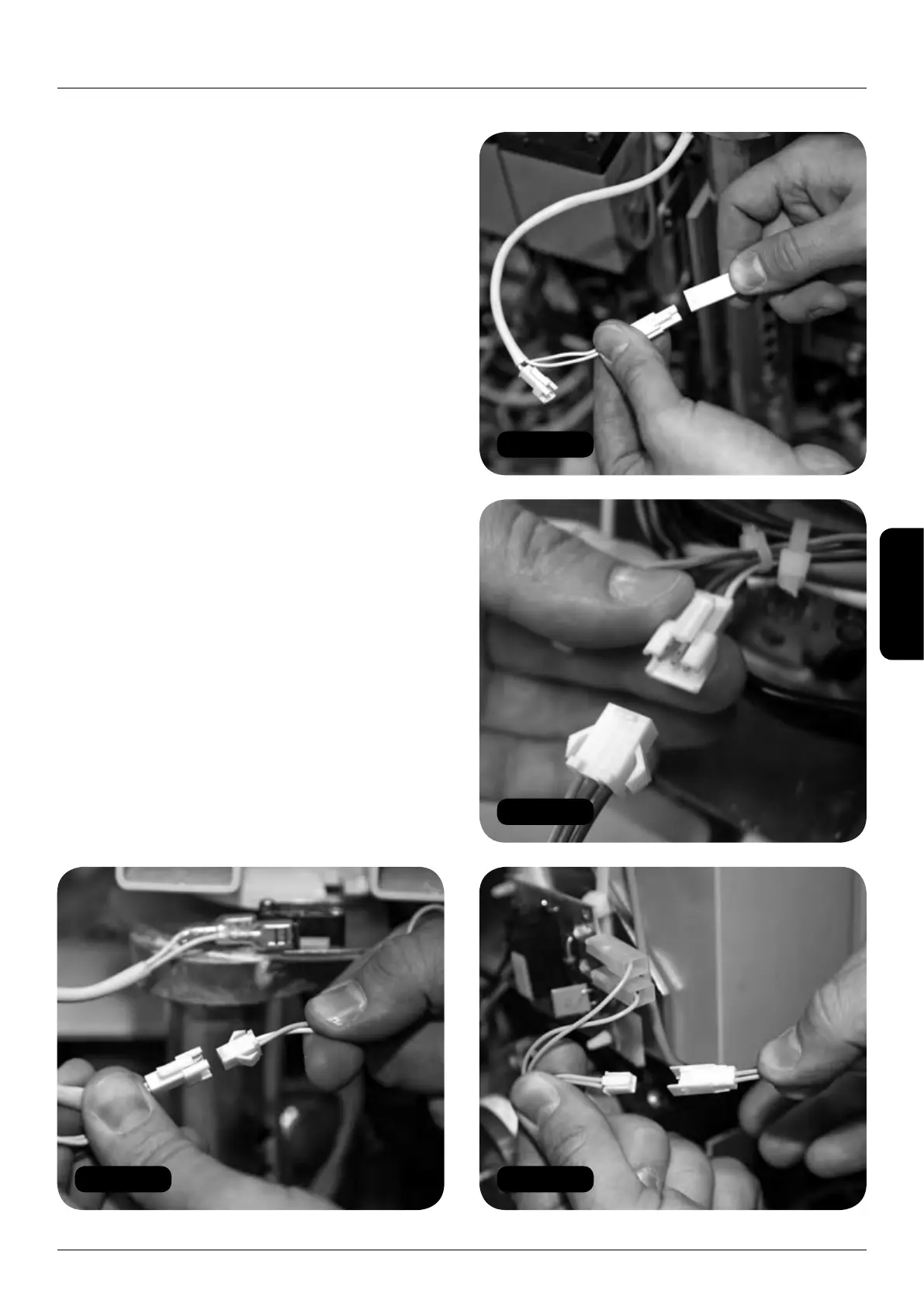

1 Réalisez les connexions électriques du siège
et du repose-pieds :
a Connectez l’interrupteur d’alimentation (2 x rouge).
b Connectez l’afficheur de diagnostic (rouge, noir
et jaune).
c Connectez le faisceau de l’interrupteur à clé
(orange et vert) jusqu’au connecteur du faisceau
du bouton de pivotement (2 x blanc) (Figure 59).
d Connectez le siège sur le connecteur du faisceau
du bouton de pivotement (blanc) (Figure 60).
e Connectez le faisceau de la manette de
commande (orange, bleu et vert) (Figure 61).
f Connectez les récepteurs à infrarouge sur les
côtés gauche et droit du bloc (manchon bleu).
Repose-pieds électrique uniquement
g Connectez les faisceaux de câbles du repose-
pieds électrique (jaune double) (Figure 62).
h Connectez les câbles du moteur (rouge et noir)
comme indiqué sur le schéma page 232.
