202 MANUEL D’INSTALLATION DU MONTE-ESCALIER HANDICARE 2000 SIMPLICITY / STYLE
Connexions électriques du siège 2000 Simplicity (manuel)

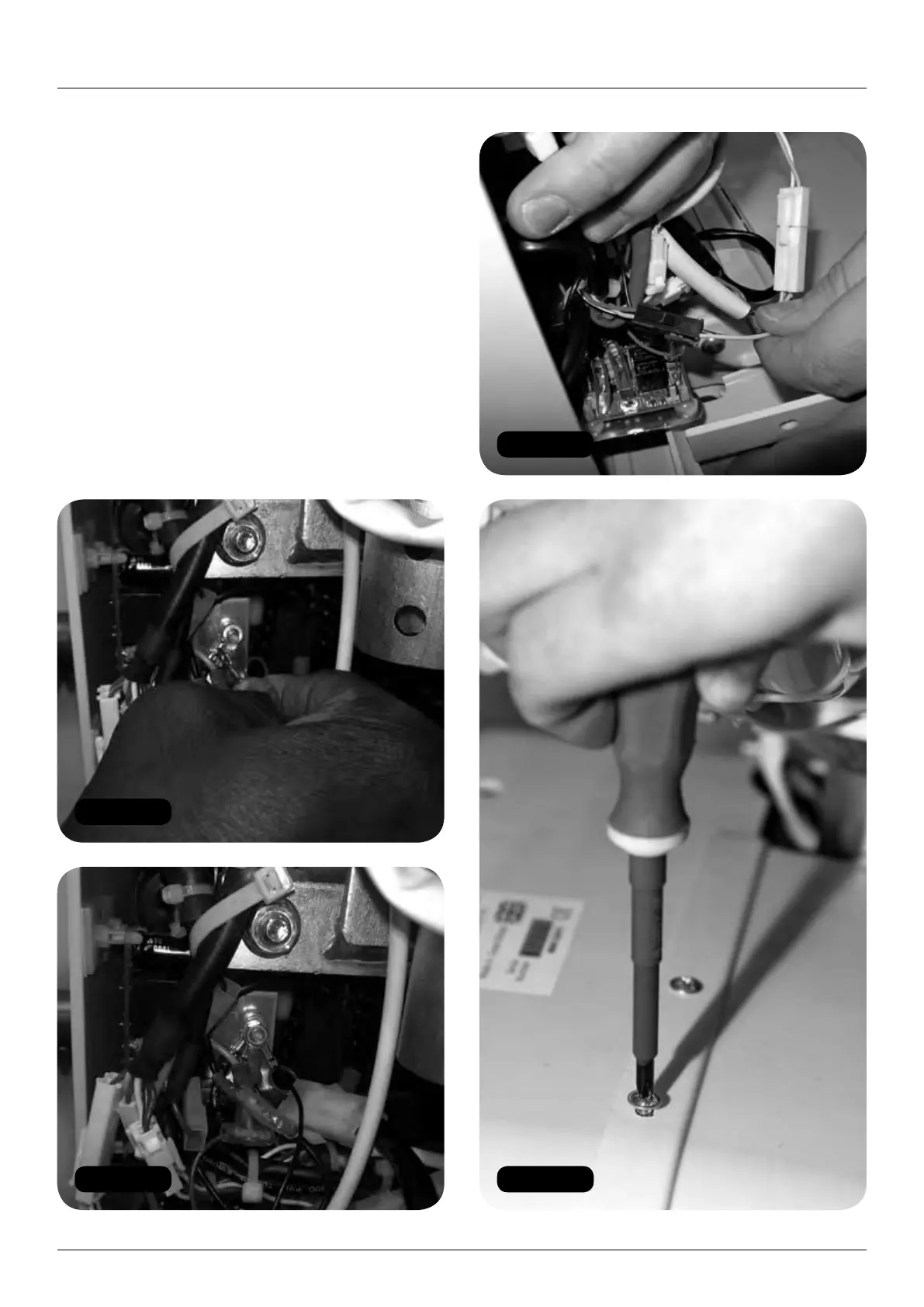

2 Connectez la borne de mise à la terre (noir) sur
le bloc et fixez-la avec l’écrou (Figures 63 et 64).
3 Connectez le faisceau principal du siège (marron
et rose) sur le faisceau du châssis (rouge et rose)
– deux connecteurs noirs (Figure 65).
4 Testez toutes les fonctions électriques, y compris
la manette de commande (voir pages 209-211).
5 Reposez le couvercle avant du bloc d’alimentation
(Figure 66).
