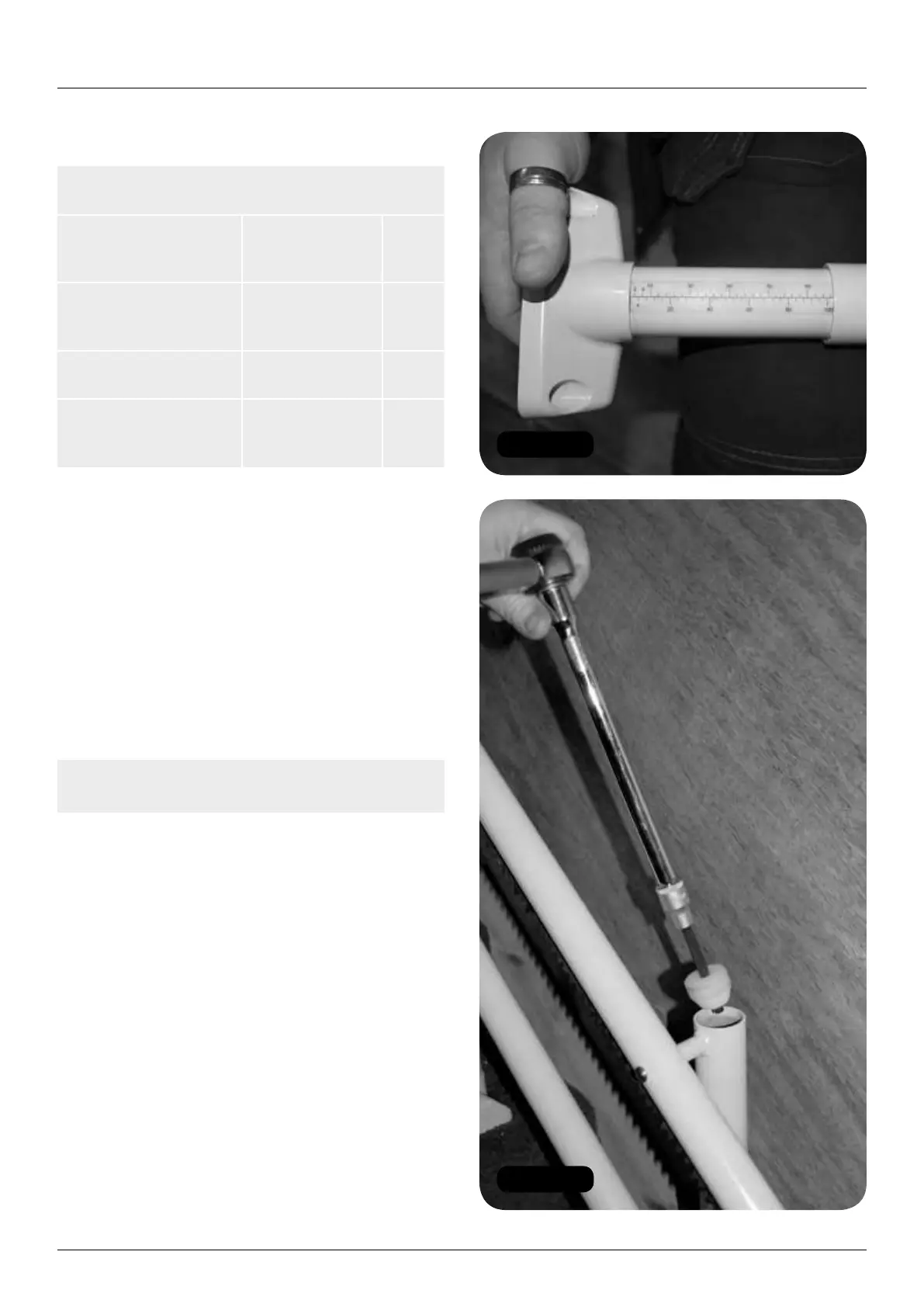

Figura 6
Figura 7
Ensamblaje del riel
246 MANUAL DE INSTALACIÓN DE HANDICARE 2000 SIMPLICITY / STYLE
Instalación de los puntales/riel
Nota: Sujete los pernos a mano – no utilice
herramientas mecánicas.
Perno de bloqueo
del puntal
M10 x 50
tornillo con
hueco hexagonal
45Nm
Perno del puntal/riel
Tornillo
hexagonal de
botón M10 x 55
15Nm
Perno de la junta
del riel
M8 x 55 25Nm
2 Pernos en el
extremo del riel
(con tapa de plástico)
Tornillos
hexagonales de
botón M10 X 55
10Nm
Primera sección
1 Fijar el puntal inferior más alejado a la altura
correcta. (Ejemplo: – Puntal 16 – Tipo A – Ajuste
de altura = 74mm
2 Fijar la última sección antes de la primera junta
a la altura correcta (Figura 6). Apriete el perno
de bloqueo a 45Nm (Figura 7).
3 Conecte el riel superior a los dos puntales.
Utilice los pernos de riel/puntal suministrados
(Figura 8).
Nota: Vea la nota para los pares de torsión
específicos.
4 Conecte el riel inferior.
5 Apriete los pies hacia abajo para dar mayor
estabilidad al resto del riel.
Segunda sección
1 Ajuste el puntal siguiente a la altura correcta listo
para la segunda sección del riel. Esta tiene que
ser colocada justo antes de la junta.
2 Añada las secciones siguientes del riel. La
sección superior primero y después la sección
inferior. Utilice una llave podger inglesa para
ayudar a ensamblar juntas las secciones del riel
(Figura 9).
3 Ajuste el puntal siguiente a la altura correcta
dos por debajo de la anterior lo más cerca
posible de la junta.
