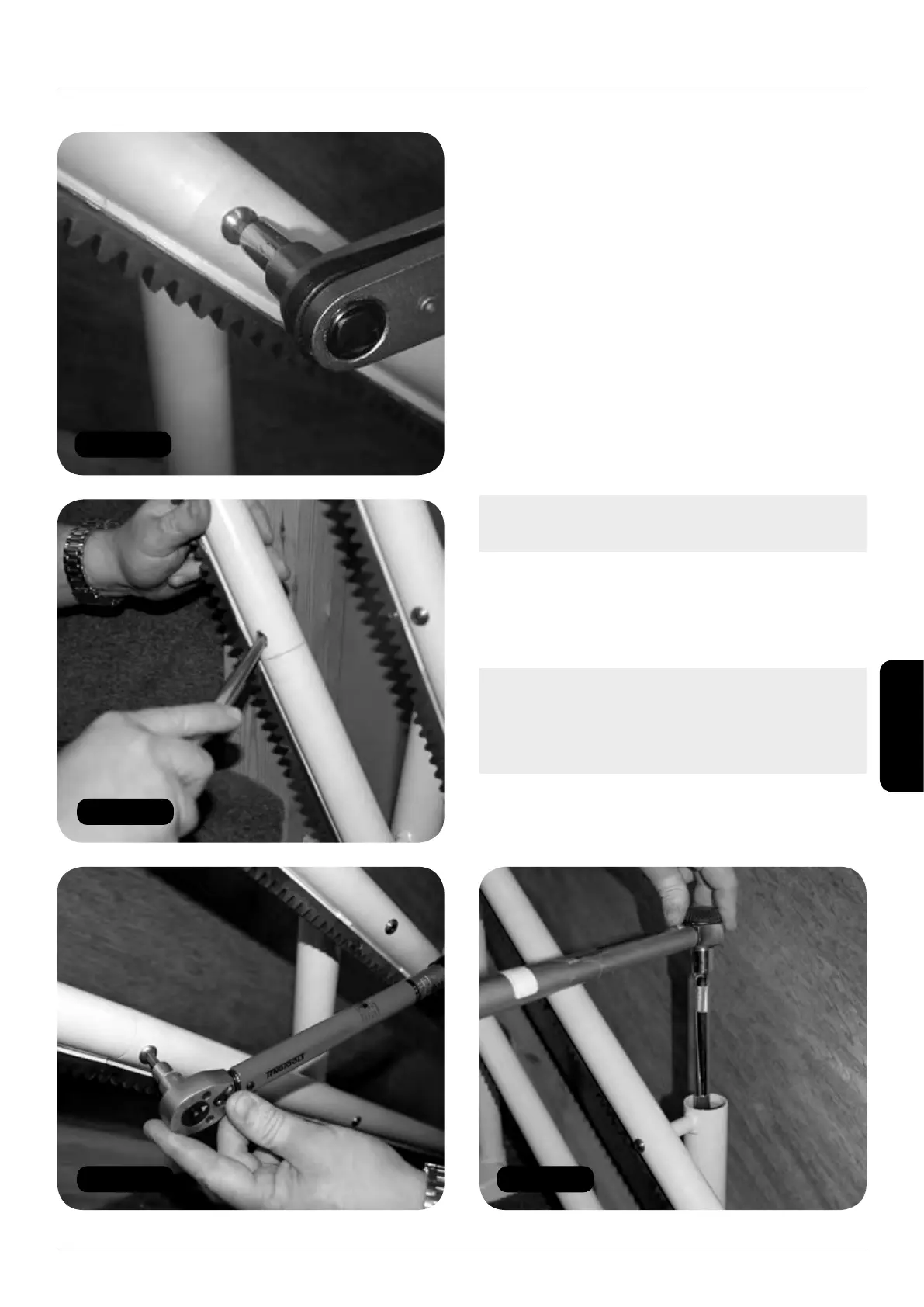

Ensamblaje del riel
MANUAL DE INSTALACIÓN DE HANDICARE 2000 SIMPLICITY / STYLE 247
Tercera sección
1 Fijar el puntal siguiente una posición por debajo
del último puntal arriba de las escaleras.
2 Añadir la sección superior del riel.
3 Fijar el puntal siguiente desde la posición
de encima.
4 Añadir la sección inferior del riel.
5 Instalar todos los puntales restantes sin ajustar
la altura.
6 Añadir todos los pernos de riel. Esto se deberá
apretar a mano a un par de torsión de 25Nm
(Figura 10).
7 Comprobar todas las alturas del puntal y apretar
los puntales (Figura 11).
Nota: Para escaleras de múltiple tramo pasar
el cable a través de cada sección aparte del riel.
8 Ajustar algunos de los tornillos al pie del puntal
normalmente dos por metro, para sostener el
riel cautivo, para que la unidad de alimentación
pueda ser instalada y comprobada.
Nota: Hay que llevar cuidado de cerciorarse que
el riel está bien asegurado para llevar a cabo la
instalación y las comprobaciones; añada más
tornillos si fuera necesario.
