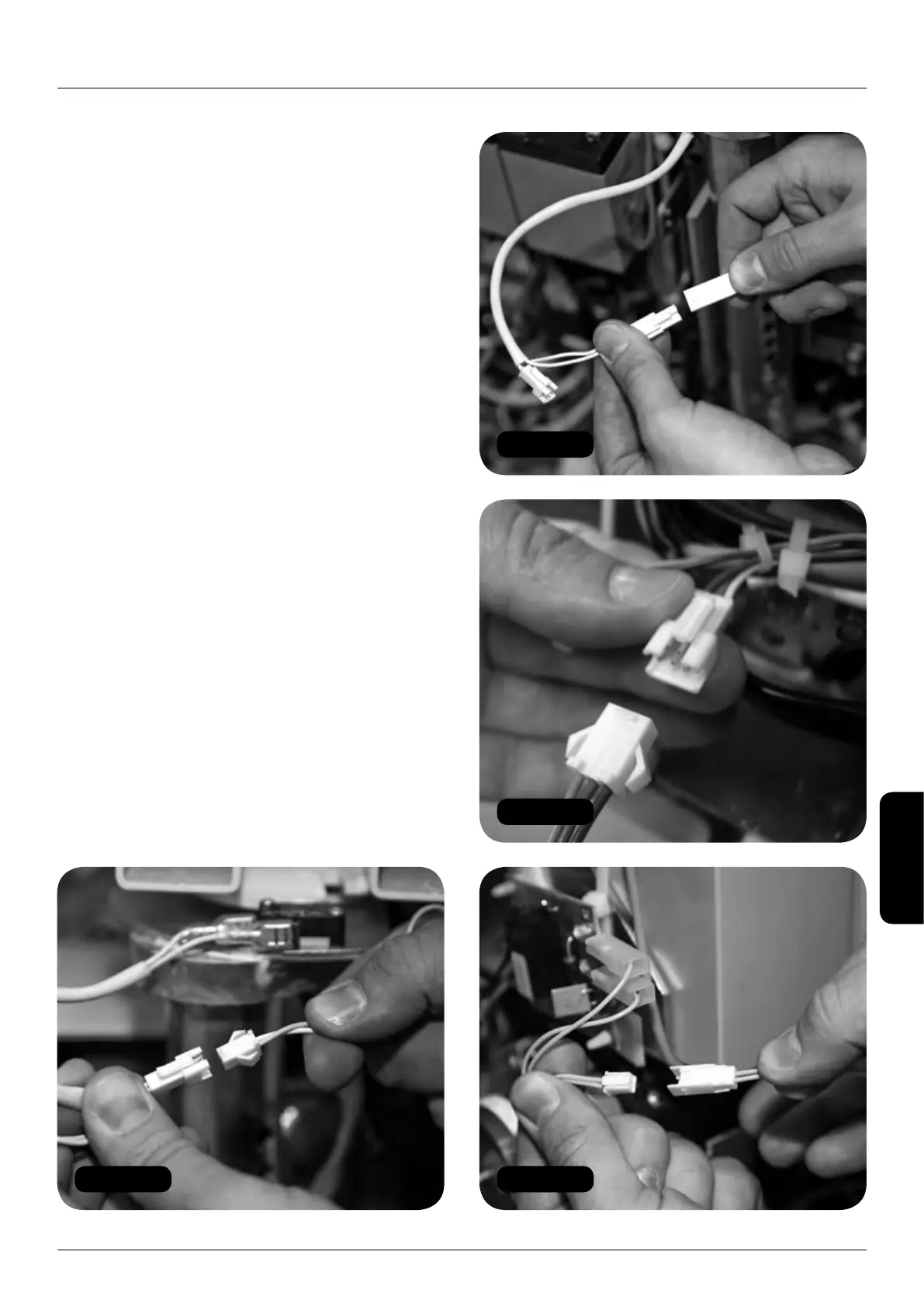

Figura 59
Figura 60
Figura 61
Figura 62
HANDICARE 2000 SIMPLICITY / STYLE MANUALE DI INSTALLAZIONE 321
ITALIANO
Connessioni elettriche del sedile Simplicity 2000 (manuale)
Connessioni elettriche
del sedile Simplicity 2000
(manuale)
Articoli necessari: Utensili necessari:
• Nessuno • Nessuno
1 Effettuare le connessioni elettriche del sedile
e della pedana appoggiapiedi:
a Collegare l’interruttore di alimentazione
(2 x rosso).
b Collegare il display diagnostico (rosso, nero
e giallo).
c Collegare il loop dell’interruttore a chiave
dall’unità di alimentazione (arancio e verde) al
circuito dell’interruttore di rotazione (2 x bianco).
(Figura 59).
d Collegare il sedile al connettore del circuito
dell’interruttore di rotazione (bianco) (Figura 60).
e Collegare il circuito al toggle (arancio, blu
e verde) (Figura 61).
f Collegare i ricevitori a infrarossi a destra
e a sinistra dell’unità (rivestimento blu).
Solo per pedana appoggiapiedi elettrica
g Collegare i circuiti della pedana appoggiapiedi
elettrica (doppi gialli) (Figura 62).
