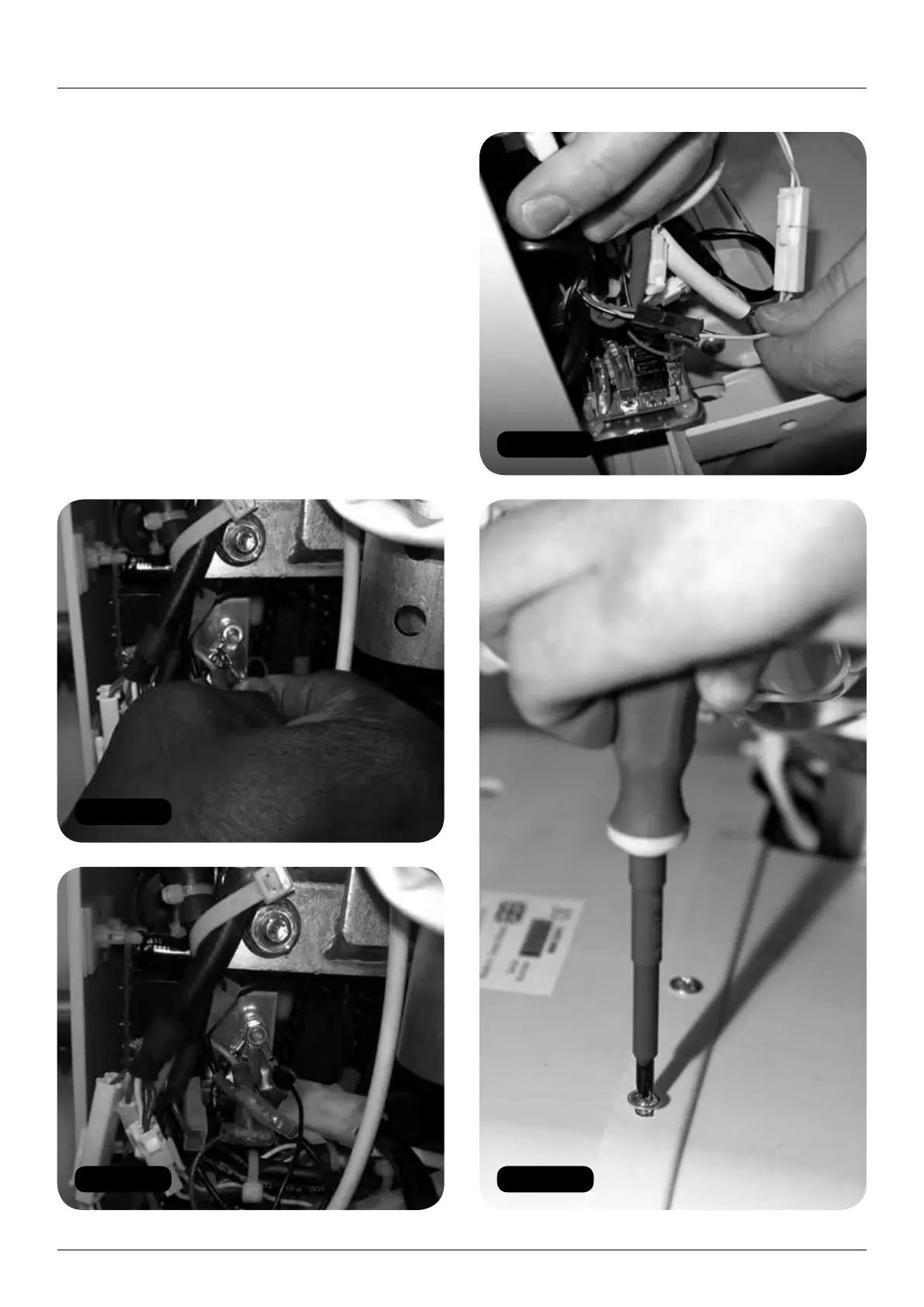

Figura 66Figura 64
Figura 63
Figura 65
322 HANDICARE 2000 SIMPLICITY / STYLE MANUALE DI INSTALLAZIONE
Connessioni elettriche del sedile Simplicity 2000 (manuale)
h Collegare i cavi del motore (rosso e nero)
come illustrato nel diagramma a pagina 352.
2 Collegare il morsetto di messa a terra (nero)
all’unità e fissarlo con un dado (Figure 63 e 64).
3 Collegare il circuito del sedile principale (marrone
e rosa) al circuito (rosso e rosa) – due connettori
neri (Figura 65).
4 Testare il funzionamento delle caratteristiche
elettriche, compreso il toggle (vedi le pagine
339-341).
5 Sostituire e rimontare il coperchio anteriore
dell’unità (Figura 66).
