HANDICARE 2000 SIMPLICITY / STYLE MANUALE DI INSTALLAZIONE 323
ITALIANO
Montaggio del sedile Style (manuale)
Montaggio del sedile
Style (manuale)
Articoli necessari: Utensili necessari:
• Sedile • chiave a tubo da 13mm
• chiave Allen da 4mm
• N° 2 viti

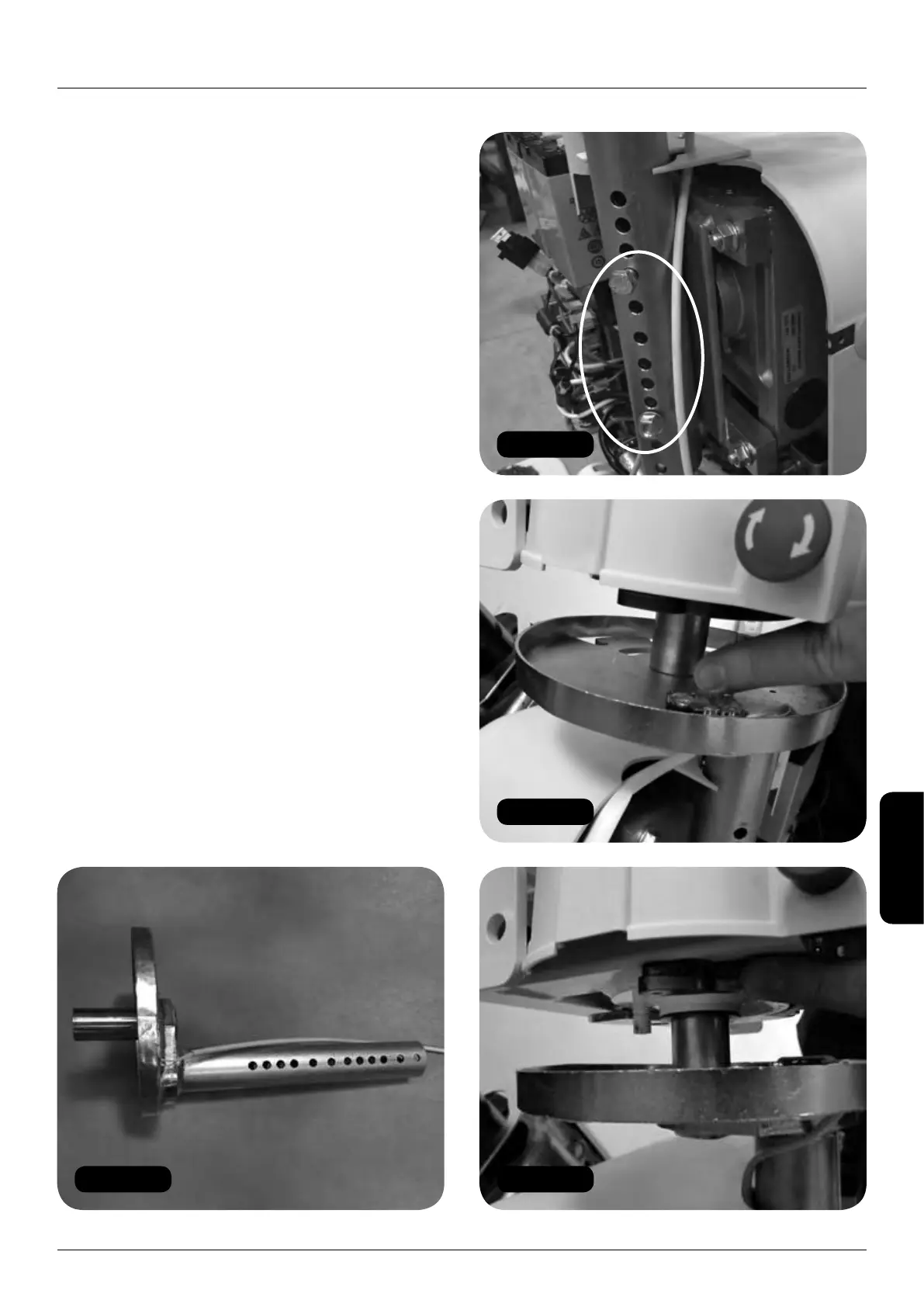

1 Rimuovere lo stelo del sedile dallíimballo
(Figura 67).
2 Fissare lo stelo del sedile al telaio (Figura 68).
3 Mentre abbassate il sedile nel palo di sostegno,
assicuratevi che il sedile sia nella posizione di
marcia e che il rullo interruttore sedile non venga
danneggiato dalla camma dell’interruttore
(Figura 69). E’ presente uno spazio nella camma
in cui s’inserisce il rullo (Figura 70).
