324 HANDICARE 2000 SIMPLICITY / STYLE MANUALE DI INSTALLAZIONE
Montaggio del sedile Style (manuale)

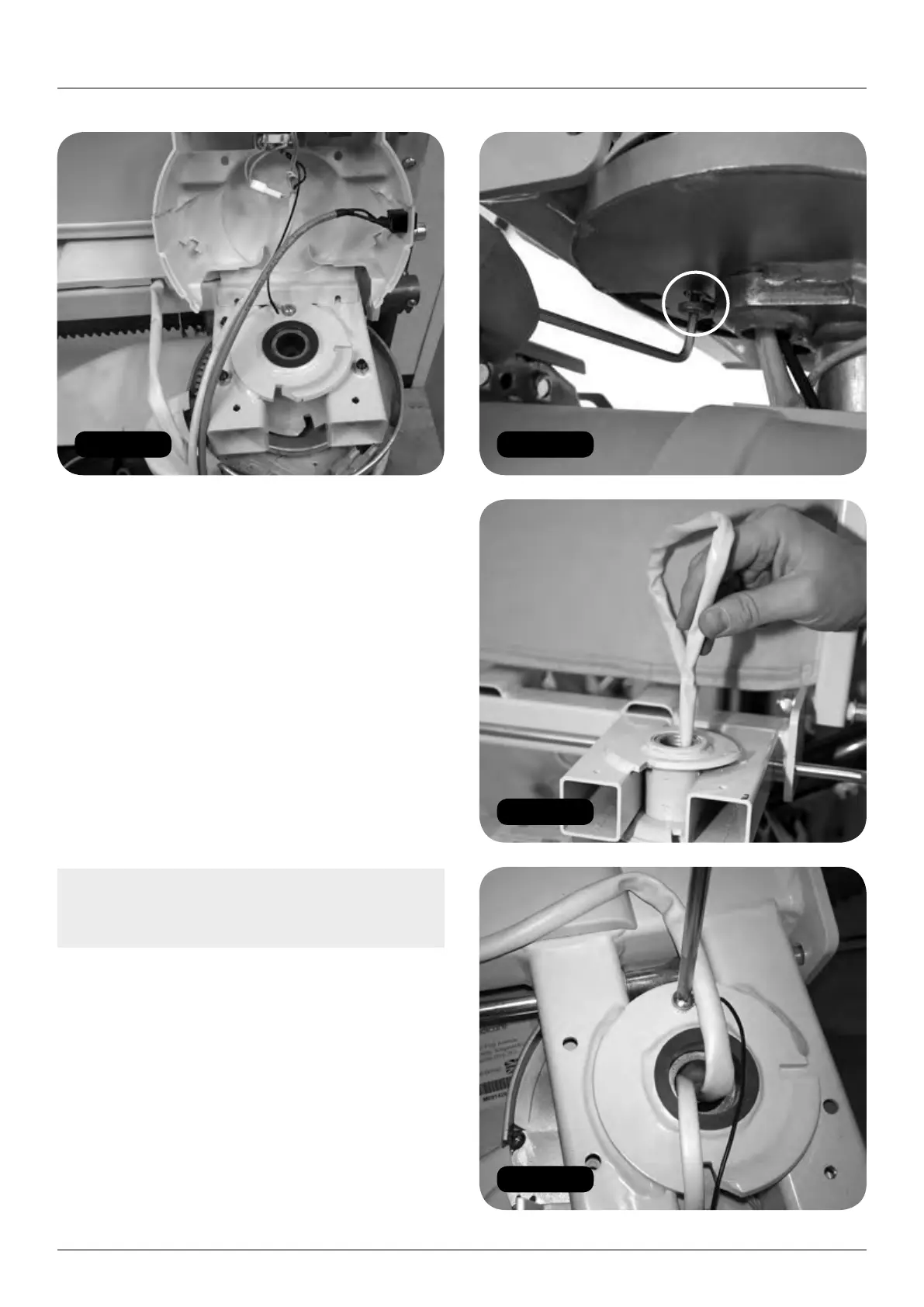

4 Infilare il sedile nello stelo (Figura 71).
5 Ruotate delicatamente il sedile all’indietro
e in avanti fino a quando s’inserisce il perno
di bloccaggio della rotazione.
6 Far ruotare il sedile completamente utilizzando
le apposite leve.
7 Rimontare il bullone e la rondella nella base
del sedile (Figura 72).
8 Far ruotare il sedile ritornando nella posizione
di marcia utilizzando le apposite leve.
9 Rimuovere il toggle di guida e collegare i cavi
ed effettuare le connessioni dei cavi del sedile
alimentandoli attraverso il palo di sostegno del
sedile (Figura 73).
Nota: Assicurarsi che non ci siano cavi pizzicati o
intrappolati quando montate il coperchio anteriore
dell’unità di alimentazione.
10 Montare il cavo di messa a terra nella parte alta
della piastra sedile (Figura 74).
11 Montare il cappuccio di plastica alla struttura del
sedile (Figura 75).
12 Sistemare i cavi del sedile nella fessura della
piastra di chiusura in plastica (Figura 76).
