7
Montage zie blz. 32
Storing Oorzaak Oplossing
Weinig water - Druk te laag - Druk controleren
- Vuilzeef van thermo-element verstopt - Vuilvangzeefjes en zeefjes van regeleenheid reinigen
- Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt in gesloten toestand
in koud water leiding of omgekeerd
- Terugslagkleppen vervuild of defect - Terugslagkleppen reinigen dan wel uitwisselen
Uitstroomtemperatuur komt niet met ingestelde tempera-
tuur overeen
- Thermostaat niet ingesteld - Thermostaat instellen
- Temperatuur van warm water te laag - Warmwater toevoer verhogen min. 42ºC naar 65ºC
Temperatuur niet regelbaar - regeleenheid verkalkt - regeleenheid uitwisselen
- Vuil of verkalking op de zitting, bovendeel bescha-
digd
- Bovendeel reinigen of omstelling uitwisselen
Doorstroomtoestel schakelt tijdens gebruik van thermo-
staat niet in
- Vuilzeef verstopt - Vuilvangzeef reinigen / uitwisselen
- Terugslagklep zit vast - Terugslagklep uitwisselen
- Begrenzer van handdouche niet verwijderd - Begrenzer uit handdouche verwijderen
- Ecostop aanslagring niet verwijderd - Aanslagring verwijderen (#95771000)
Reinigen
zie bijgevoegde brochure.
Doorstroomdiagram (zie blz. 31)
c
Uitlaat douche met 1B Weerstand 25 l/min (0,3 MPa)
d
Uitlaat bad
Maten (zie blz. 31)
Bediening (zie blz. 36)
Onderhoud (zie blz. 35)
Keerkleppen moeten volgens DIN EN 1717 regelmatig en volgens
plaatselijk geldende eisen op het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar). Om het soepel lopen van de regeleen-
heid te garanderen moet de thermostaat van tijd tot tijd op heel koud
en heel warm worden ingesteld.
Correctie (zie blz. 33)
Na montage dient de uitstroomtemperatuur van de thermostaat gecon-
troleerd te worden. Een correctie is noodzakelijk als de aan het tappunt
gemeten temperatuur afwijkt van de op de thermostaat ingestelde
temperatuur.
Safety Function (zie blz. 34)
Dankzijd de Safety Function kan de gewenste maximale temperatuur
van bijv. max. 42º C van te voren worden ingesteld.
Gebruik geen zuurhoudende silicone!

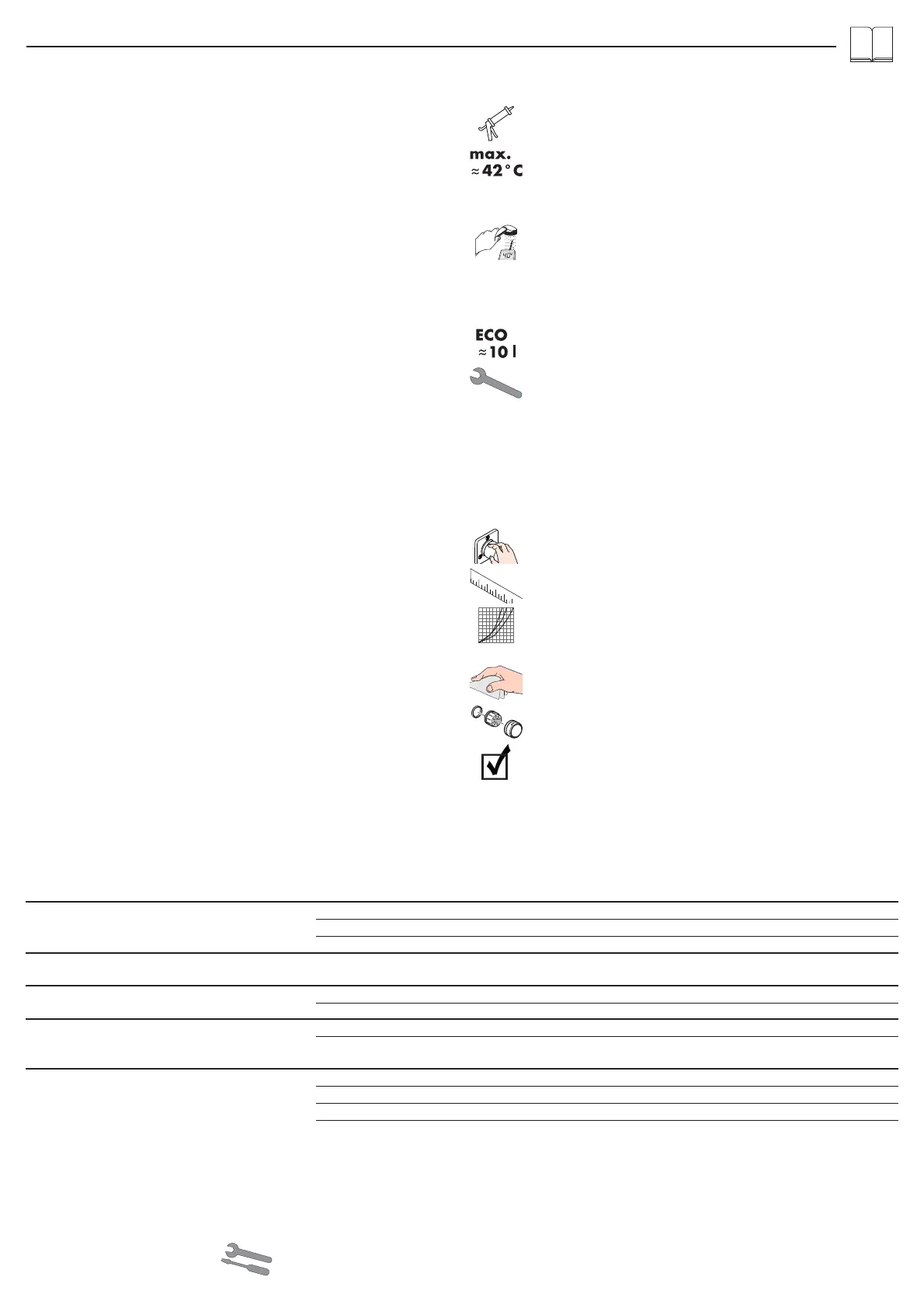

Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
Kinderen en volwassenen met lichamelijke, geestelijke en/of sensorische be-
perkingen mogen het douchesysteem niet zonder toezicht gebruiken. Personen
onder invloed van alcohol of drugs mogen het douchesysteem niet gebruiken.
Het product mag niet als handgreep worden gebruikt. Er moet een aparte
handgreep gemonteerd worden.
Het douchesysteem mag alleen voor het wassen, hygiënische doeleinden en
voor de lichaamreiniging worden gebruikt.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden
te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd worden op transportschade.
Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd
worden volgens de geldige normen.
• De in de overeenkomstige landen geldende installatierichtlijnen moeten nage-
leefd worden.
• Het product is niet voorzien voor gebruik in combinatie met een stoombad!
Thermostaat en combinatie met een geiser
• Indien er een handdouche aangesloten wordt, dan dient de eventueel aanwe-
zige doorstroombegrenzer eveneens verwijderd te worden.
• Thermostaat Douche: Om een perfecte werking te garanderen, bevelen wij aan
om in combinatie met een hydraulisch gestuurde doorstroomgeiser de ECOSTOP-
aanslagring (#95771000) te verwijderen.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Aansluitmaten: 150±12mm
Aansluitingen G 1/2: koud rechts - warm links
Thermische desinfectie: max. 70°C / 4 min
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Service onderdelen (zie blz. 38)
Keurmerk (zie blz. 39)
ECOSTOP (zie blz. 33)
