– 50 –

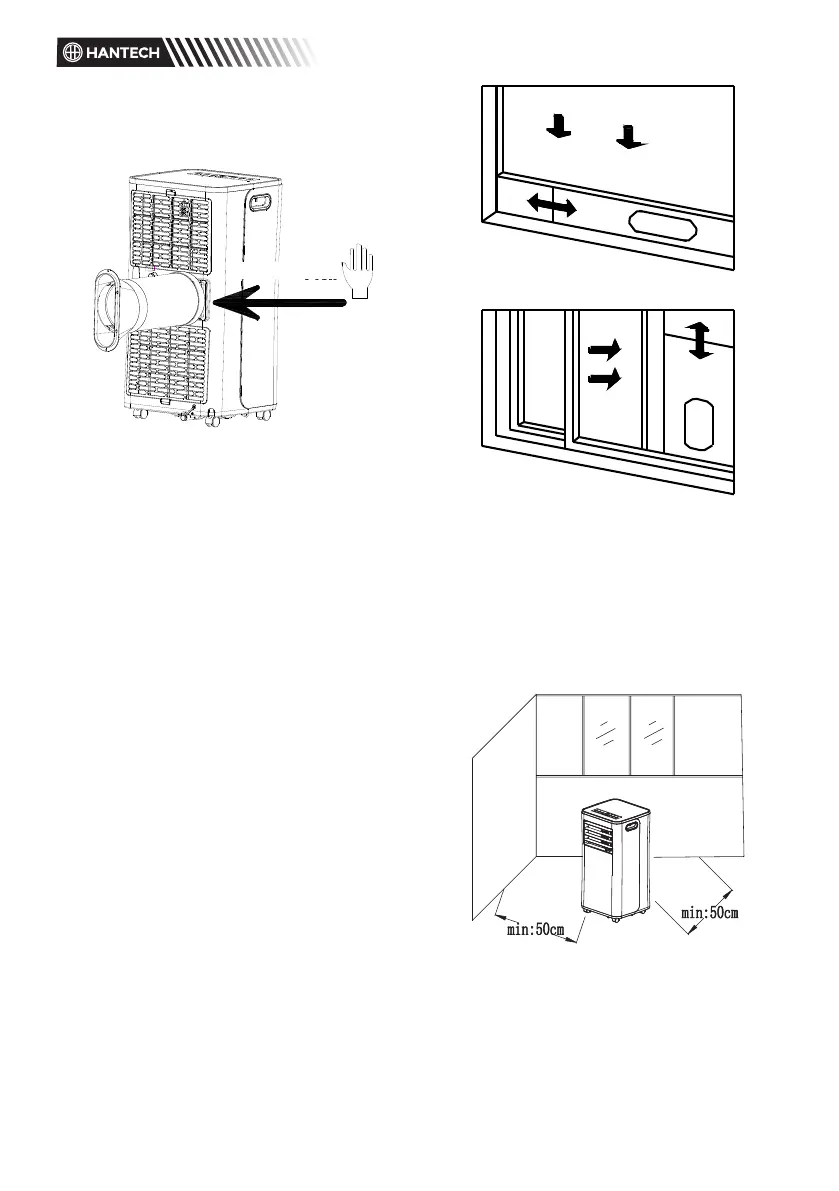

1. Montáž sestavy tepelného potrubí
(viz obr. 1)
ZASUNOUT
Obrázek 1
Vyjměte sestavu vnějšího konektoru
a sestavu výfukového potrubí a
vyjměte plastové sáčky;
Vložte sestavu tepelného potrubí
(konec výfukového spoje) do
odvzdušňovacího otvoru zadního
panelu (zasunout doleva) a
dokončete sestavu (viz obr. 1).
2. Montáž komponentů utěsňovací
desky pro okno
Otevřete okno do poloviny a
namontujte sestavu utěsňovací
desky na okno (viz obr. 2 a obr.
3). Komponenty lze umístit ve
vodorovném i svislém směru.
Roztáhněte různé součásti sestavy
utěsňovací desky pro okno,
nastavte jejich rozvírací vzdálenost
tak, aby se oba konce sestavy
dotýkaly okenního rámu a upevněte
součásti sestavy.
3. Montáž sestavy utěsňovací desky
pro okno
Notes: Potrubí nesmí být zkroucené,
ani velmi ohnuté (více než 45 °).
Dbejte na to, aby otvor výfukového
potrubí nebyl zablokován.
Obrázek 2
Obrázek 3
4. Instalace tělesa
Přemístěte přístroj s nainstalovaným
tepelným potrubím a fitinkem před
okno. Vzdálenost mezi tělesem a
stěnami nebo jinými předměty musí
být nejméně 50 cm (viz obr. 4).
