CS49DV8C Data Sheet
32-bit Audio DSP Family
8. Device Pin-Out Diagram
8.1 128-Pin LQFP Pin-Out Diagram

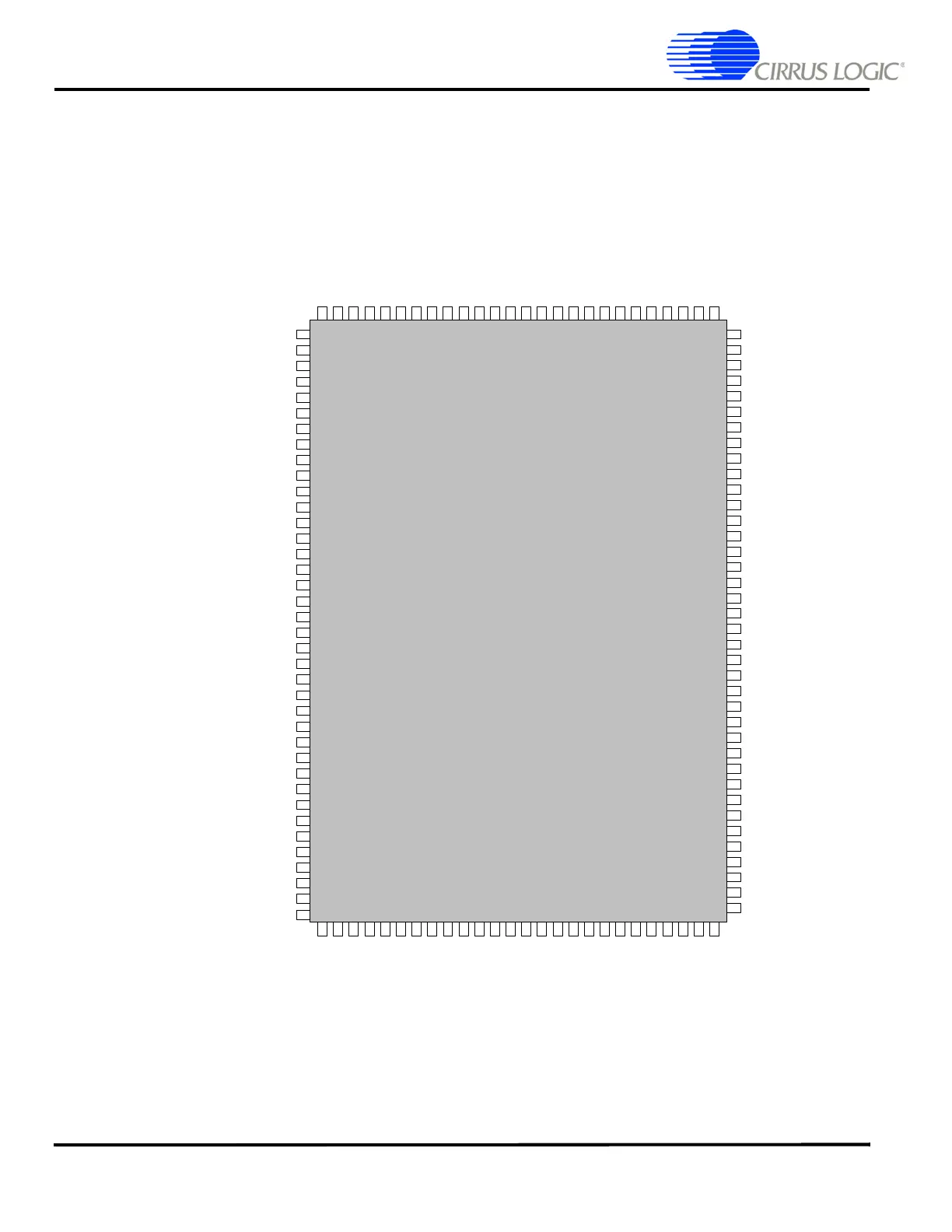

Figure 15. 128-Pin LQFP Pin-Out
GPIO2, UART_TXD
GPIO1, UART_RXD
GPIO0, UART_CLK
XTO
VDD7
GND7
VDDIO7
XTI
GNDIO7
GNDA
PLL_REF_RES
VDDA (3.3V)
VDD8
GND8
GPIO13, DAI1_DATA2, TM2, DSD2
GPIO14, DAI1_DATA3, TM3, DSD3
DAI1_DATA0, TM0, DSD0
GPIO12, DAI1_DATA1, TM1, DSD1
GPIO6, PCP_CS#, SCP2_CS#
GPIO38, PCP_WR# / DS#, SCP2_CLK
VDD6
GND6
GPIO10, PCP_A2 / A10, SCP2_MOSI
GPIO8, PCP_IRQ#, SCP2_IRQ#
GPIO37, SCP1_BSY#, PCP_BSY
VDDIO6
GPIO11, PCP_A3, AS#, SCP2_MISO / SDA
GNDIO6
GPOI9, SCP1_IRQ#
GPIO34, SCP1__MISO / SDA
GPIO33, SCP1_MOSI
GPIO35, SCP1_CLK
VDD5
VDDIO5
GND5
GNDIO5
SD_CAS#
SD_RAS#
SD_A3, EXT_A3
SD_A2, EXT_A2
SD_A1, EXT_A1
SD_A0, EXT_A0
SD_A10, EXT_A10
SD_A11, EXT_A1
VDD4
GND4
SD_CS#
SD_A4, EXT_A4
SD_A5, EXT_A5
SD_A6, EXT_A6
SD_A7, EXT_A7
SD_A8, EXT_A8
SD_CLKEN
SD_A9, EXT_A9
VDDIO4
GNDIO4
SD_CLKOUT
SD_CLKIN
SD_D10, EXT_D1
SD_D11, EXT_D1
SD_D12, EXT_D1
VDD3
GND3
SD_D13, EXT_D1
SD_D14, EXT_D1
SD_D15, EXT_D1
SD_DQM1
SD_D7, EXT_D7
SD_D6, EXT_D6
VDDIO3
GNDIO3
SD_D5, EXT_D5
SD_DQM0
SD_D4, EXT_D4
SD_D3, EXT_D3
SD_D2, EXT_D2
PIO17, DAO1_DATA3 / XMTA
GPIO15, DAO1_DATA1, HS1
DAO1_DATA0, HS0
DAO1_LRCLK
DAI1_LRCLK, DSD4
DAO_MCLK
GPIO20, DAO2_DATA2, EE_CS#
DAI1_SCLK, DSD-CLK
VDD1
GND1
DAO1_SCLK
GPIO16, DAO1_DATA2, HS2
GPIO23,
DAO2_LRCLK
RESET#
VDDIO1
GPIO22, DAO2_SCLK
GNDIO1
GPIO18, DAO2_DATA0, HS3
GPIO19, DAO2_DATA1, HS4
VDD2
GND2
GPIO26, DAO2_DATA3 / XMTB/UART_TX_EN
VDDIO2
GNDIO2
SD_WE#
SD_D0, EXT_D0
SD_D1, EXT_D1
SD_D8, EXT_D8
SD_D9, EXT_D9
SD_A12, EXT_A1
SD_BA1, EXT_A14
SD_BA0, EXT_A13
GPIO7, SCP1_CS#, IOWAIT
VDDIO8
GNDIO8
EXT_A15
EXT_A16
EXT_A17
EXT_A18
EXT_A19
EXT_CS1#
EXT_OE#
EXT_WE#
GPIO3, DDAC
TEST
DBDA
DBCK
XTAL_OUT
GPIO43, BDI_CLK, DAI2_SCLK
PIO42, BDI_REQ# , DAI2_LRCLK, PCP_IRQ# / BSY#
BDI_DATA, DAI2_DATA, DSD5
EXT_CS2#
10
15
20
25
30
5
35
1
125
120
115
110
105
95
90
85
80
75
70
65
100
40
45
50
55
60
