3) MONTAJE
Herramientas:
Para ensamblar el cortacésped
HARRY, usted necesitará:
- Un destornillador normal.
- Una llave inglesa pequeña.

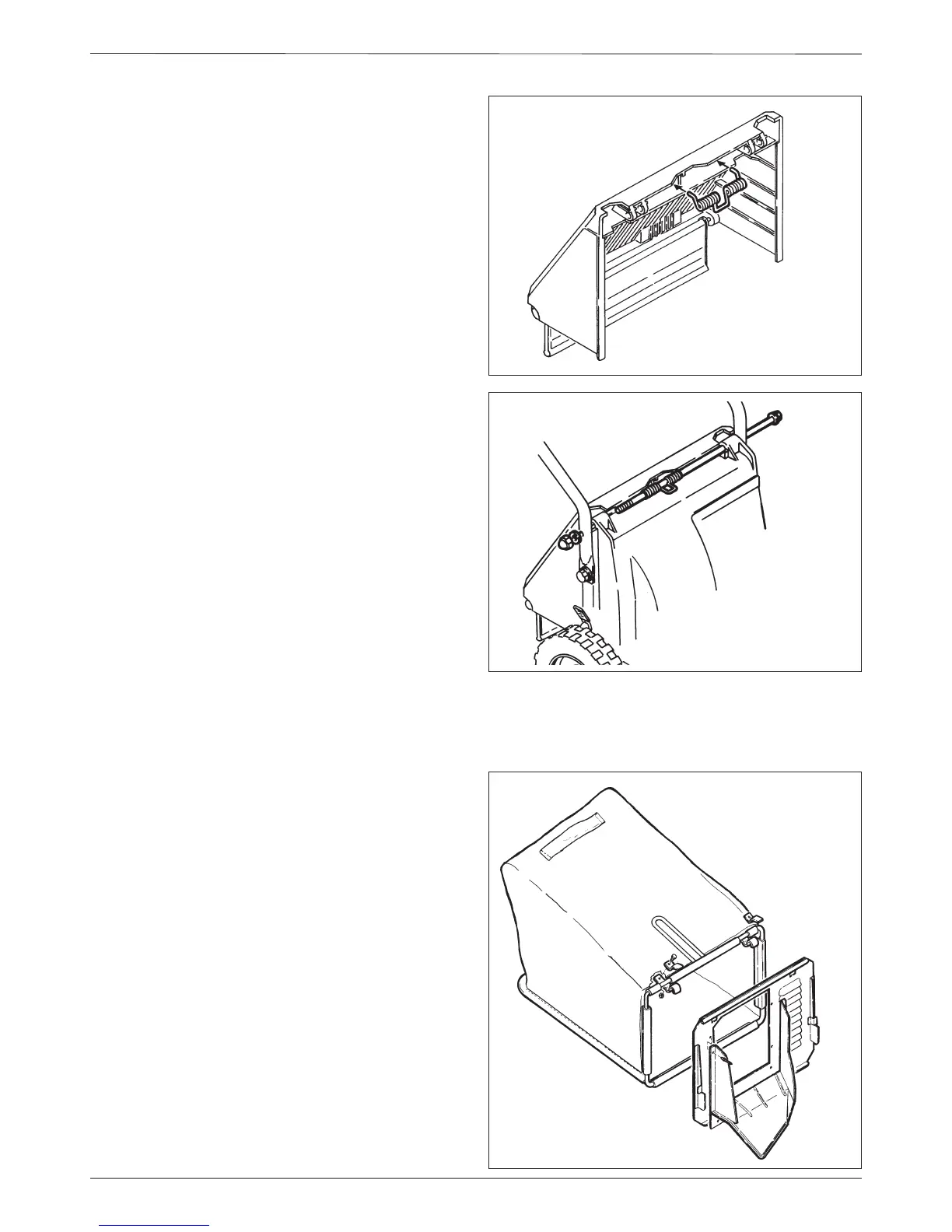

Montaje del deflector y del manillar:
1) Coloque los muelles en los agujeros del deflector .Póngalo en el
suelo, en la parte de atrás del cortacésped.
2) Coloque el manillar . Coloque la varilla del manillar, empezando
por la izquierda, hágala pasar por los agujeros.
Coloque ahora el deflector, haciendo coincidir los agujeros del muelle
con la varilla.
Coloque la varilla empujando con la palma de la mano. Durante
esta operación es útil ayudarse de otra persona para que mantenga
el manillar en su sitio.
Tras esta operacion, ajuste con fuerza la tuerca de la varilla del
manillar.
Montaje del saco de recogida:
1 ) Meta la red dentro del armazón metalico, manteniendo fuera el
manillar. Este conjunto se colocará en la parte de atrás del manillar,
poniendo la red en la parte superior del recogedor. La zona de
plástico sin agujeros sera la parte de abajo .
2) Asegurarse los cuatro lados del saco en el armazón con cintas,
dejando fuera las esquinas derecha e izquierda de la parte superior.
3) Coloque la rejilla sobre los dos ganchos del recogedor, asegurándose
que las dos pestañas de la rejilla encajan con el cortacésped. El
lado del cortacésped y el lado del recogedor vienen indicados en la
rejilla.
4) Coloque las abrazaderas sobre cada gancho. Asegure cada;
abrazadera con su tomillo, su pasador y su tuerca.
5) Ajuste la cuchara a la parte de abajo a la derecha (visto desde la
rejilla), con los cuatro tomillos.
6) Para enganchar el recogedor al cortacésped, situese a la derecha
del aparato, levante el deflector con la mano derecha, y con la
izquierda enganche los dos ganchos del recogedor en las dos zonas
abiertas de la varilla del manillar.
