HARRY
31

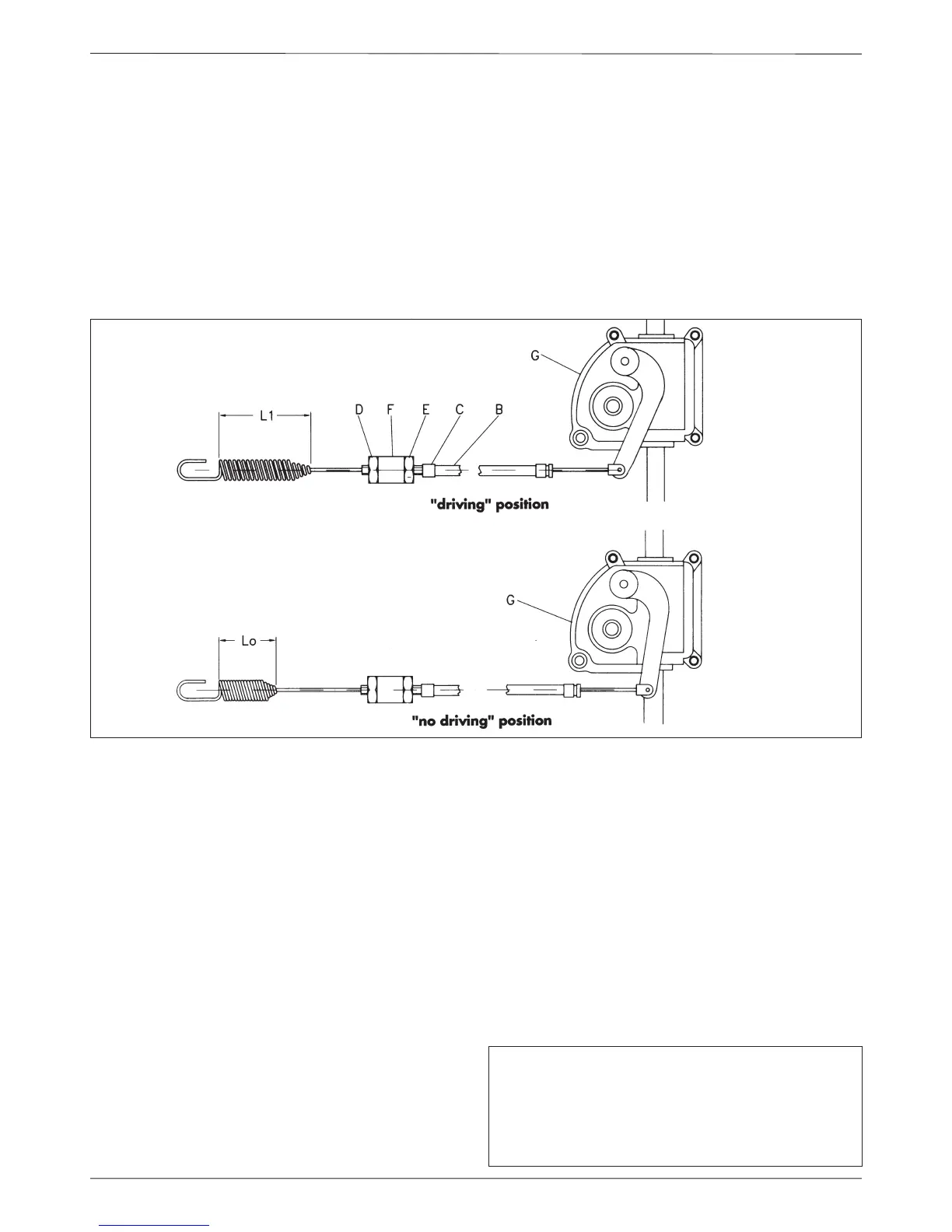

Om de spanning van de veer "A" te controleren en, indien nodig, bij te
stellen, is het noodzakelijk om de volgende handelingen uit te voeren
(natuurlijk moet de motor uitgeschakeld zijn):
1 De lengte (L
0
) van veer "A" controleren als de koppelingshendel in
"vrij" staat (koppelingshendel weg van de stuurboom);
2 De koppelingshendel in de versnelling zetten (koppelingshendel tegen
de stuurboom aan) en de lengte (L
1
) van veer "A" controleren.
3 Als de verlenging van de veer (L
1
- L
0
) = 12+1 mm. is de spanning correct.
4 Indien de verlenging van de veer boven of onder 12+1 mm. is, is de
spanning van de veer niet genoeg en moet deze als volgt gecorrigeerd
worden:
4.1 Omwenteling van de kabel "B" tegengaan door de moer "C"
vast te houden.
4.2 De moeren "D" en "E" losdraaien en deze bijstellen totdat de
registratie (L
1
- L
0
) = 12 mm. bereikt is.
4.3 De moeren "D" en "E" tegen de collaar "F" blokkeren zodat de
spanning van de veer niet verandert tijdens het werk.
8) WINTEROPSLAG:
Wij raden u aan de volgende instructies op te volgen voor de winteropslag.
Voor de motor de instructies van de motorfabricant opvolgen.
Maaidek: eerst de kabel van de bougie verwijderen en dan de maaier
op een zijkant leggen en de onderkant van het maaidek schoonmaken
door het opgehoopte gras te verwijderen met behulp van een
schroevedraaier en, indien nodig, met een harde waterstraal.
De machine moet geheel schoon en, indien nodig, droog zijn.
De grasopvangzak moet geheel leeg zijn, zoals elke keer als u de machine
gebruikt hebt; indien nodig de zak wassen en laten drogen.
De maaier in een droge en beschermde hoek zetten.
9) GARANTIECONDITIES
De HARRY gazonmaaiers hebben 12 maand garantie.
De garantie wordt niet erkent indien de gebreken voortkomen uit normale
slijtage, ongevallen of bederf ten gevolge van slordigheid, slecht gebruik, gebrek
aan of beperk onderhoud of gebruik wat niet overeenkomt met dat aangegeven
door de fabrikant. De garantie dekt de verplaatsing en het transport niet.
De garantie vervalt: als er wijzigingen op de machine uitgevoerd zijn
zonder schriftelijke toestemming van de importeur
- als er andere brandstof of smeermiddelen gebruikt worden, dan zijn
voorgeschreven
- als er niet-originele onderdelen gemonteerd worden op de machine
- als de reparaties niet zijn uitgevoerd door een erkende werkplaats'.
De machines, onderdelen en toebehoren reizen op risico van de
geadresseerde. De verkoopprestaties en de naverkoopservice zijn onder
de verantwoordelijkheid van onze dealers; daarom moeten klachten en
garantieaanvragen gericht worden aan de bovengenoemde dealers, die
dan de problemen weer zelf doorspelen aan
HARRY voor de nodige
conclusies.
De garantie mag niet toegeschreven of overgedragen worden aan derden,
zonder schriflelijk toestemming van
HARRY.
Datum
AANDRIJVING:
Dankzij zijn schijfkoppelingsysteem in oliebad, garandeert de HARRY
aandrijving een gelijkmatig vertrek.Alles functioneert goed op voorwaarde
dat de spanning van het koppelingsmechanisme exact is.
Deze spanning wordt gehouden door de veer, die zich aan het bovenste
uiteinde van kabel "B", op de haak van de koppelingsmechanismehendel,
bevindt. De kabel "B" verbindt de aandrijving "G" (die zich op de maaier
dicht bij de assen van de achterwielen bevindt) met de aandrijvingshendel,
gelegen op het bovenste gedeelte van de stuurboom.
