latch
Folding
F1 F3F2

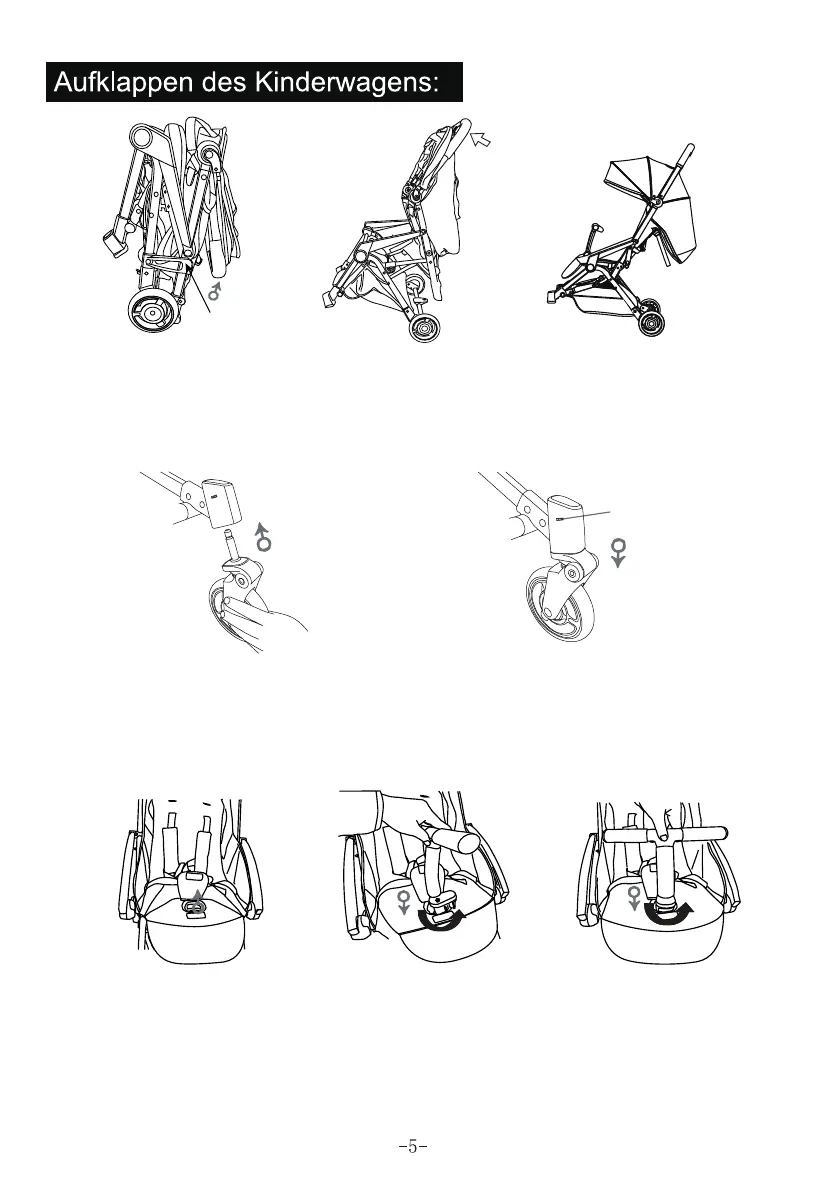

1. Aufstellen des Fahrgestells: siehe F1: Entriegeln Sie die Transportsicherung
(folding latch); greifen Sie den Schiebegriff F2 mit einer Hand; ziehen Sie den
Schiebegriff nach oben F3 bis der Buggy vollständig aufgestellt und verriegelt ist.
F4 F5 F6
button
2.Montage der Vorderräder:
Siehe Bild: Stecken Sie den Stahlstift
des Vorderrads in die vordere
Radaufnahme bis das Rad einrastet.
3. Abnahme des Vorderräder:
Siehe Bild: Drücken Sie den
Stahlknopf nach innen und ziehen
den Stahlstift heraus. Das Voderrad
kann abgenommen werden.
4. Montage des Schutzbügels: schieben Sie die Stoffabdeckung beiseite
(siehe F4); setzen Sie den großen ovalen Verriegelungszapfen des Schutzbügels
an der Öffnung am Sitz an (der Schutzbügel ist dabei um 90 Grad gedreht, siehe F5);
drehen Sie den Schutzbügel um 90 Grad; drücken Sie den Schutzbügel nach unten
bis der Schutzbügel mit einem Klick hörbar einrastet (siehe F6).
