Han
®
GigaBit
4
Han
®
S
Nombre de contacts 1
Intensité nominale 200 A
Tension nominale 1500 V
Tension de claquage 8 kV
Degré de pollution 2
Résistance d’isolement > 10
8
Ω
Résistance de contact, blindage ≤ 0,3 mΩ
Limite de température -40 ... +125 °C
Cycles de connexion ≥ 500
Degré de protection selon IEC / EN 60529
- à l’état connecté
- à l’état non-connecté
Protégé au toucher (contact mâle et femelle)
IP40
IP20 (1500 V DC ; 1000 V AC)
Système de codage Codage mécanique et couleur
Verrouillage Levier de verrouillage simple (avec contrôle visuel)
Résistance aux chocs et aux vibrations IEC 61373, catégorie 1, classe B
Sortie de câble Coudé, rotative à 360 °
Presse-étoupe
- diamètre maximum de câble
- Couple de serrage recommandé
Taille de la clé 23 mm
16 mm
2,5 N m
Type de terminaison de contact (capot)
- longueur de dénudage
- outils (matrices) de sertissage appropriés
Raccordement à sertir (section de conducteur 25 … 50 mm²)
22 mm
consultez le catalogue « Industrial Connectors Han
®
», chapitre 90.11
Type de terminaison de contact (embase)
- Couple de serrage recommandé
M8 boulon / contact bus-bar
11 N m (pour appliquer un couple de serrage > 11 N m sur l’embase
encastrée, il est obligatoire d’utiliser un contre clé)
Vis de fixation (embase)
- Couple de serrage recommandé
M3, longeur de 6 mm, tête plate (ISO 7380-2)
0,5 - 0,8 N m
Matériau (capot / embase) Polyamide (PA)
Couleur (capot / embase) RAL 9005 (noir foncé), RAL 3001 (rouge de sécurité)
Matériau (contacts) Alliage de cuivre
Matériau (accessoires) Élastomères thermoplastiques (TPE)
Inflammabilité du matériau conformément à UL 94 V-0

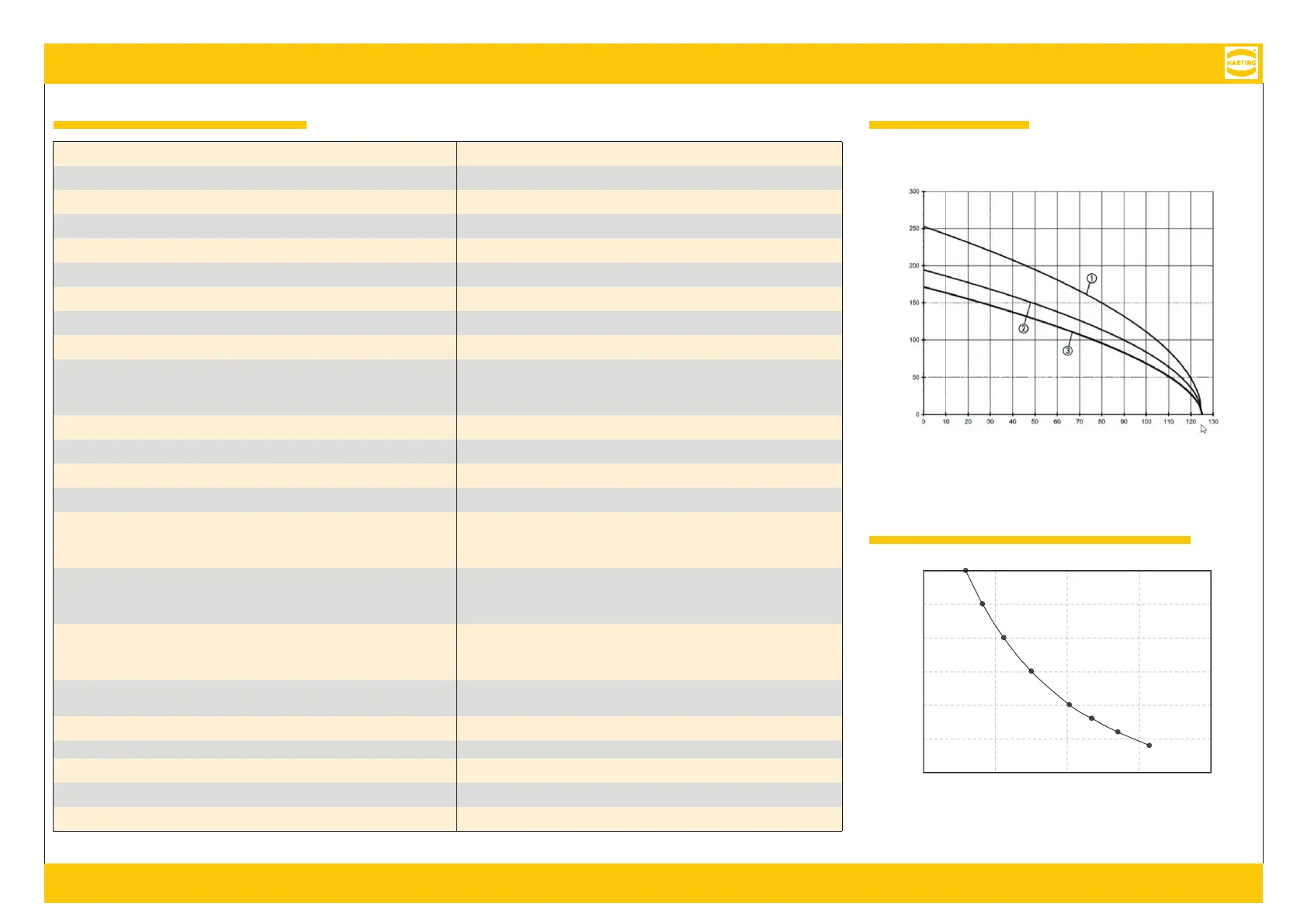

Caractéristiques techniques Courbe de charge
Intensité nominale de court-circuite
① Han
®
S 50 mm²
① Han
®
S 35 mm²
① Han
®
S 25 mm²
3.0
2.5
2.0
1.5
1.0
0.5
0.0
0.1 1.0 10.0 100.0 1000.0
Intensité [kA]
Temps [t]
Température ambiante [° C]
Intensité de service [A]
