18

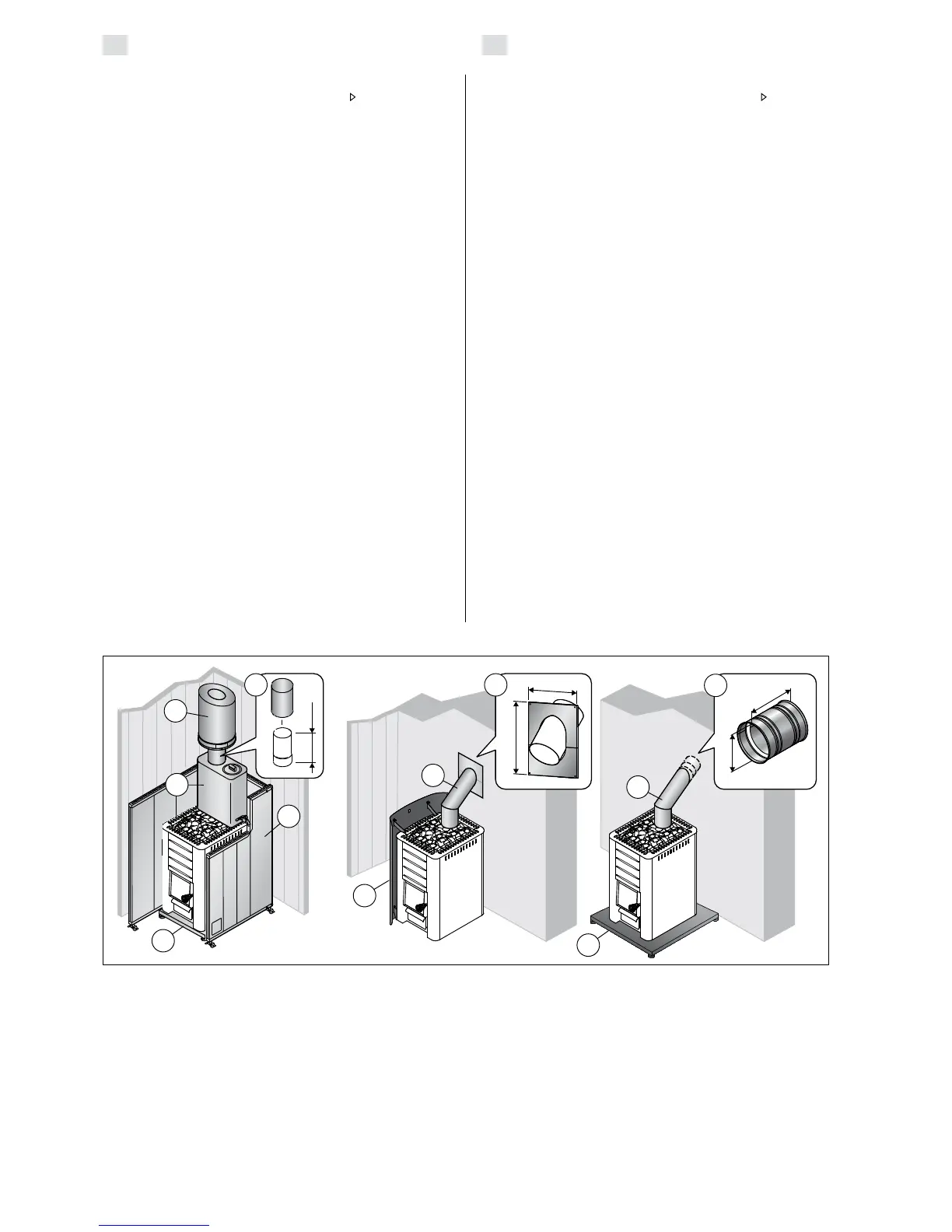

Figure 13. Accessories (all dimensions in millimeters)
Figure 13. Accessoires (toutes les dimensions sont fournies en millimètres)
3.4. Accessoires
A. Cheminée en acier Harvia WHP1500. 3.2.3.
B. Chauffe-eau VL22l : installé au sommet de
l’ouverture de raccordement supérieure. Si une
gaine de protection ou toute autre protection
utilisée n’est pas suffisamment grande pour
protéger les matériaux inflammables situés au-
tour du poêle et du rayonnement de chaleur du
conduit situé entre le chauffe-eau et le conduit
de fumée, vous devez installer une protection
contre le rayonnement autour du conduit.
C. Protection contre le rayonnement WZ020130.
Installée autour du conduit de fumée.
D. Gaine de protection Harvia WX017. Voir le
figure 8.
E. Gaine de protection Harvia WL400–WL775.
Voir le figure 8.
F. Couche de protection Harvia WX018, WL100.
(ne pas pour modèles 20 RS/LS Pro, 36, 36
Duo, Premium VS, Linear 22 RS/LS).
G. Couche de protection Harvia WL110 (ne pas
pour modèles 20 ES Pro/S, Linear 22 ES).
H. Conduit de fumée coudé : différents modèles.
I. Collerette pour conduit de fumée WZ020115 :
couvre les bords de l’orifice du conduit et le
scellement dans la paroi. En acier inoxydable,
elle se compose de deux éléments pour pouvoir
être utilisée avec des conduits de fumée incli-
nés différemment.
J. Raccord pour maçonnerie WZ011115 : raccordé
à l’ouverture du conduit, ne requiert pas d’autre
joint. Le côté intérieur est déjà doté d’un joint.
3.4. Accessories
A. Harvia steel chimney WHP1500. 3.2.3.
B. Water heater VL22l. Installed on the top of the
upper connection opening. When a protective
sheath or other protection is used that is
not large enough to protect the inflammable
materials around the stove from the heat
radiation of the pipe between the water heater
and smoke flue, you must install a radiation
cover around the pipe.
C. Radiation cover WZ020130. Installed around
the smoke pipe.
D. Harvia protective sheath WX017. See figure 8.
E. Harvia protective sheath WL400–WL775. See
figure 8.
F. Harvia protective bedding WX018, WL100.
(not for models 20 RS/LS Pro, 36, 36 Duo,
Premium VS, Linear 22 RS/LS).
G. Harvia protective bedding WL110 (not for
models 20 ES Pro/S, Linear 22 ES).
H. Angle smoke pipe. Different models.
I. Lead-through flange for smoke pipe
WZ020115. Covers the edges of the flue
opening and the sealing in the wall. Made of
stainless steel. Consists of two parts to make it
useable with differently inclined smoke pipes.
J. Masonry connector WZ011115. Connected to
the flue opening, does not require other seals.
The inner side already has a seal.
210–290
215
148
138
270
C
A
F
G
H
H
I
J
D
E
B
