TRIGO / TRIGO UP
TRIGO / TRIGO UP 04/18
www.hasebikes.com
6. Montez la chaîne.
7. Faites coulisser la poutre principale à la position souhaitée
et serrez les quatre vis M8 sur le cadre principal (2).
Remarque :
Tenez du compte du fait que la chaîne fournie est prévue
pour un stature moyenne. Dans cette configuration, le
siège coulissant permet d'adapter le TRIGO à une stature
comprise entre 1,65 m et 1,85 m.
Un réglage au-delà de cette plage nécessite de raccourcir
ou de rallonger la chaîne.
8. Libérez la biellette postérieure au niveau du serrage de biel-
lette de direction (2). Assemblez la biellette de direction à
l'aide de deux clés plates de 10 mm en bloquant le segment
antérieur de la biellette (3) tout en vissant le segment ar-
rière dans le sens horaire.
9. Orientez la direction correctement et fixez la biellette au ni-
veau du serrage de biellette de direction (2).
10. Montez le siège. Pour ce faire, emmanchez les fixations ar-
rière du siège sur les haubans de siège arrière (4). Desserrez
la vis M8 (5) de la fixation antérieure du siège et vissez le
siège à l'aide de la vis M8 sur la platine support de siège.
11. Réglez la position et l'inclinaison du siège (cf. page 4).
12. Réglez la largeur et l'inclinaison du guidon (cf. page 5).
13. Montez le câble du dérailleur avant sur celui-ci. Réglez le
changement de vitesses. Lisez également le mode d’emploi
fourni par le fabricant du changement de vitesses.
14. Faites passer le câble de dérailleur sous le siège en laissant
un large espace et fixez le câble sur la bôme en le faisant
passer dans les guide-câbles prévus. Contrôlez les passages
de câbles en braquage maximal.
15. Ajustez la pression de gonflage des pneus.
16. Assurez-vous du serrage correct de toutes les liaisons vis-
sées.
17. Montez éventuellement les accessoires commandés.
Remarque :
Si les freins frottent, il faut procéder à un nouveau réglage.
6. Mount the chain.
7. Slide the front boom to the desired position and tighten the
four M8 screws on the main frame.
Note:
Note that the enclosed chain is designed for an average body
size. Due to the slidable seat, the TRIGO can be adjusted in
this setting to a body size of 165-185 cm (5’5”-6’1”).
Shorten or lengthen the chain for a different setting.
8. Loosen the rear steering rod at the steering rod clamp (2).
Tighten the steering rod with two 10mm wrenches by hold-
ing the front steering rod (3) and turning the rear steering
rod clockwise.
9. Align the steering and attach the steering rod to the steer-
ing rod clamp (2).

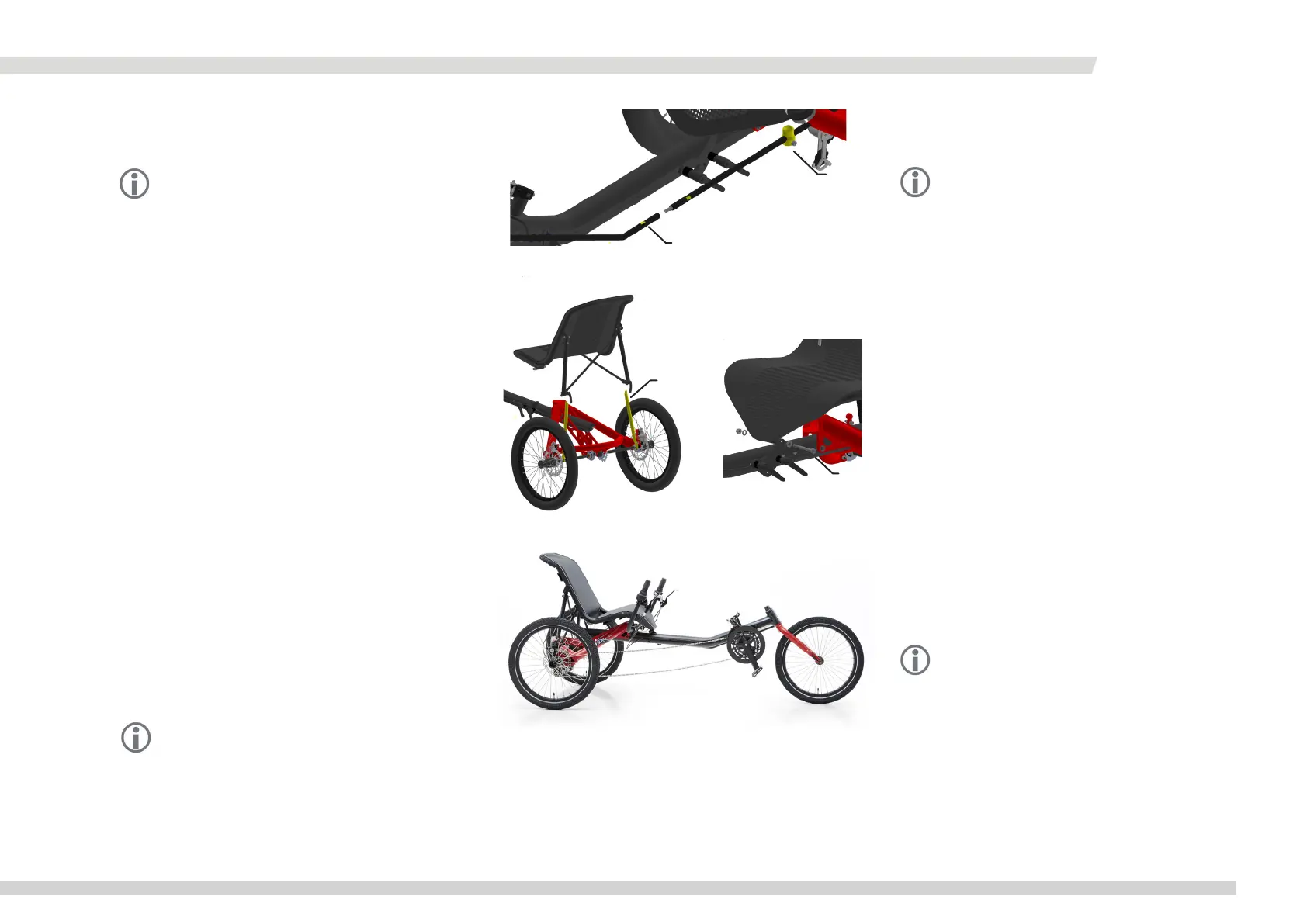

10. Mount the seat. Slide the rear seat attachment over the rear
seat tubes (4). Loosen the M8 screw (5) on the front seat
attachment and tighten the seat to the seat plate using the
M8 screw.
11. Adjust the position and angle of the seat (see page 4).
12. Adjust the handlebar width and tilt (see page 5).
13. Install front derailleur at the front derailleur support. Adjust
the gear system. Also observe the enclosed manual of the
gear system manufacturer.
14. Lay the cable under the seat with plenty of slack, and at-
tach the gear cable to the front boom in the respective cable
guides. Check the cables when the front wheel is turned all
the way to one side.
15. Correct the air pressure in the tires.
16. Check all screws for tight fit.
17. Mount any accessories that you have ordered.
Note:
Realign the brakes if necessary.
2
3
4
5
Annexe pour revendeurs / Appendix for dealers
