HASE Bikes TRIGO UP - Ensemble Transmission TRIGO

25
TRIGO / TRIGO UP
TRIGO / TRIGO UP 04/18
www.hasebikes.com
1
2
6
9
10
3
11
7
4
12
5
15
14
5
8
Repère Désignation Réf. art. Quantité
1 Entraîneur hexacave 25770 1
2 Support de cassette 25787 1
3 Cassette 8 vit. avec corps de roue libre - 1
4 Douille laiton corps de roue libre 25785 1
5 Vis hexacave M5x10 20687 7
6 Patte de dérailleur 25788 1
7
Roulement annulaire avec vis sans tête,
cylindrique
25781 1
8 Arbre d'entraînement TRIGO 25759 1
9 Clavette, inox 5x5x30 - 1
10 Bague d'arrêt 17 mm avec vis sans tête 25760 1
11 Disque de frein 160 mm - 1
12 Moyeu TRIGO 26002 1
13 Rondelle inox, M8 Ø ext = 3 x Ø int. 20628 1
14 Vis hexacave M8x12 20813 1
Position Description Art. No. Number
1 Attachment with hexagon 25770 1
2 Cassette support 25787 1
3 8 speed cassette with freewheel body - 1
4 Brass bushing for freewheel 25785 1
5 Allen bolt M5x10 20687 7
6 Derailleur hanger 25788 1
7
Ball bearing with grub screws, cylin-
drical
25781 1
8 Drive shaft TRIGO 25759 1
9 Feather key, VA 5x5x30 - 1
10 Adjusting collar with grub screws 25760 1
11 Brake disc 160mm - 1
12 TRIGO hub 26002 1
13 M8 washer, D=3d 20628 1
14 Allen bolt M8x12 20813 1

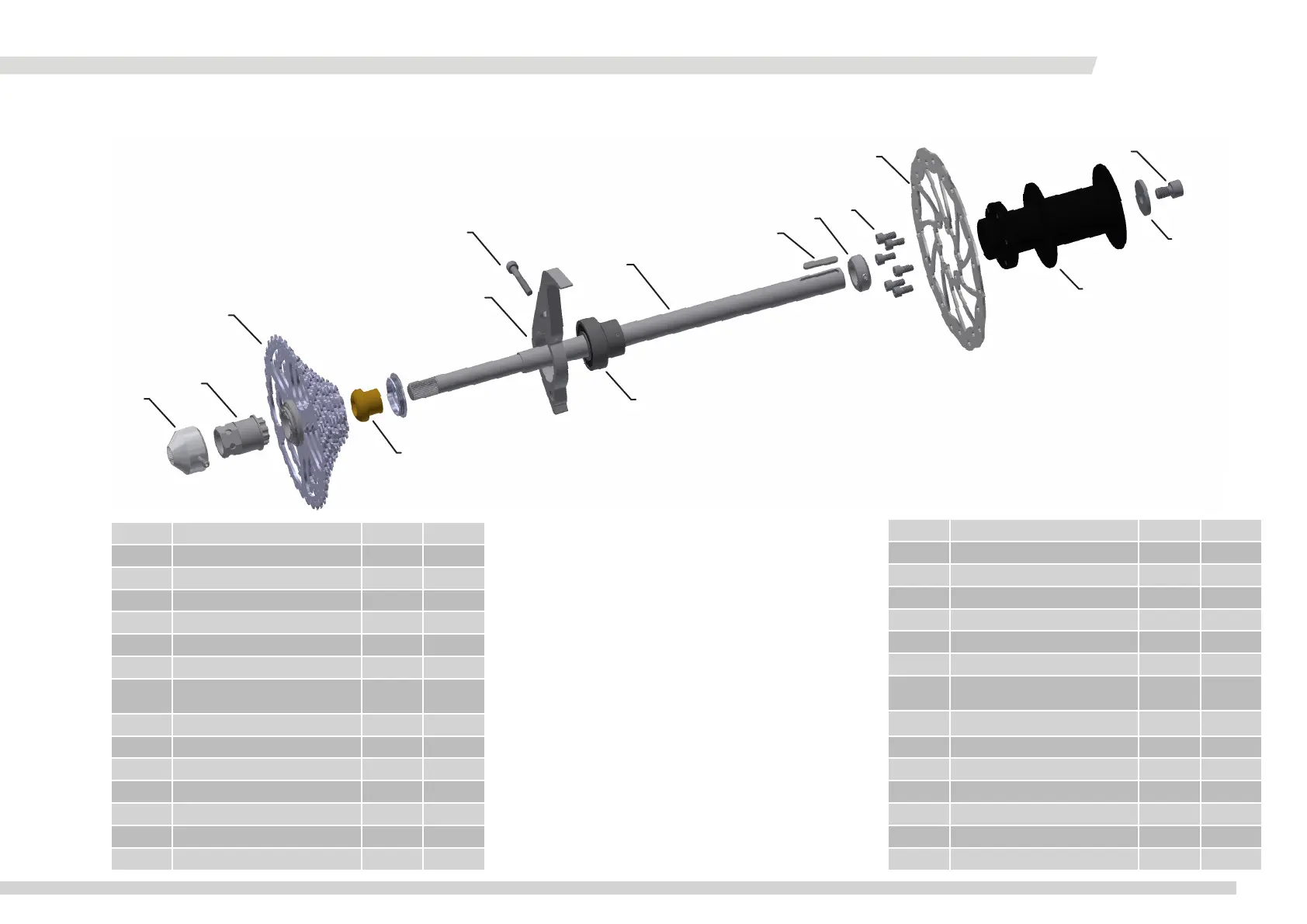

Ensemble transmission TRIGO
Drive assembly, TRIGO
Pièces détachées / Replacement parts
