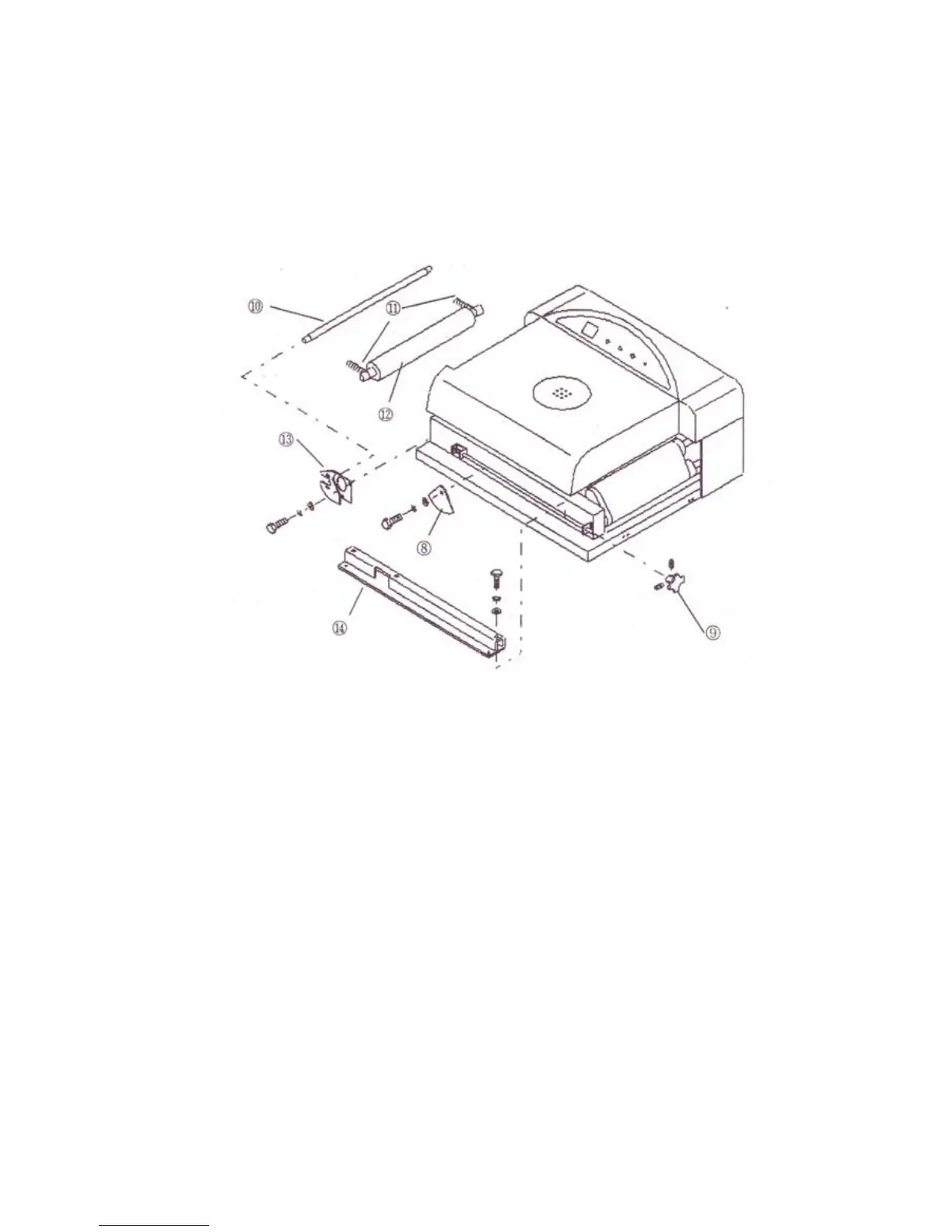

Take the tension roller (lower) off.
１３．ハケステー（下）を外してください。
Take the blade stay (lower) off.
１４．フレームスペーサーを外してください。 六角ボルト ３本 （黄色）
Take the frame spacer off. Hex. Bolt 3 (yellow mark)
１５．ベルトを下フレームの外側から通し、抜いてください。下ベルトを交換する場合、
上側カバーを外した方が楽に交換できます。
Press the belt through the outside of the lower frame in order to pull it out.
When change lower belt, it is easier by taking off upper cover.
１６．組立は逆の手順で行ってください。圧力メーターの位置、左下側蛇行リミットステー
の位置合せを注意してください。
Reassemble in the reverse order. Give attention to set the position of the pressure
Meter and left lower belt prevention limit stay.
