에어 구동식 에어 증폭 펌프 모델: AAD-5, AAD-5-C • OM-11J
14

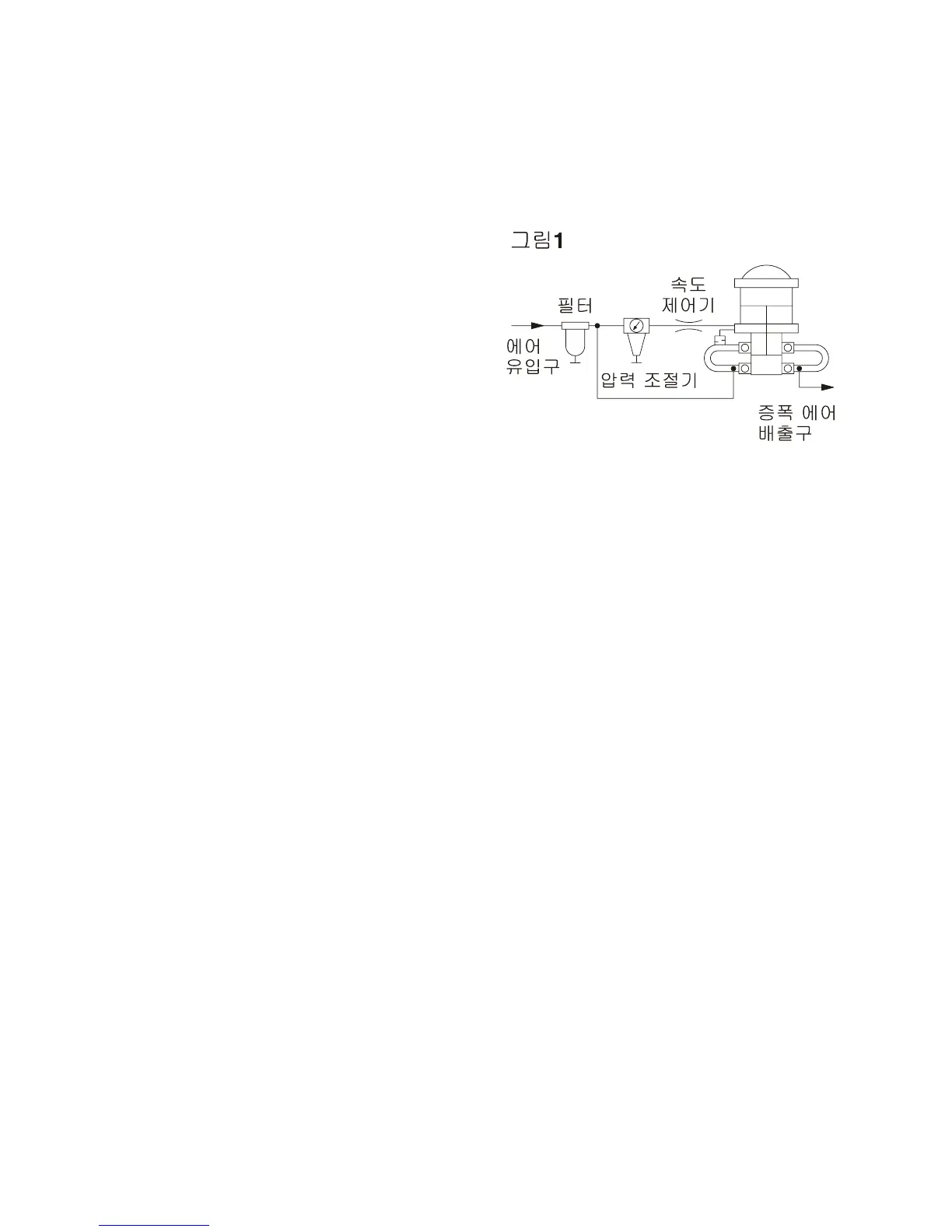

경우 배출 압력이 약 300 psi에 도달하면 증폭 펌프가 자동으로 정지합니다. 자세한 내용은 그림 1을
참조하십시오.
압력 제어
A. AAD-5-C 모델에서는 최대 증폭 펌프 배출
에어 압력을 구동부의 압력 조절기로
대략적으로 제어합니다(그림 1과 아래 ‘증폭
펌프 시동걸기’ 1-5번 참조).
B. 하지만 하류 흐름에 고압 조절기를 설치하면
정확한 최종 압력을 가장 잘 조절할 수
있습니다. 에어 유입 압력이 125 psi 이하인
경우 압력 조절기를 증폭 에어 배출구로 옮길
수 있습니다. 따라서 에어 유입 압력의
2배까지 특정 선택 압력으로 정확하게 최종
압력을 조절할 수 있습니다. 이러한 배치는
개조 부품 53375를 주문해 구성할 수 있습니다. (응용 분야에 따라서 작거나 큰 에어 저장
탱크에서 T형으로 구성하거나 AAD-5 배출구와 최종 압력 조절기 사이에 파이프를 설치하는 것이
좋습니다.)
펌프 속도
증폭 펌프의 펌프 속도나 순환 속도는 속도 제어 밸브로 제어할 수 있습니다. 이 밸브는 또한 증폭 펌프를
정지시키지만 유입 에어가 펌프 구성부를 통해 배출구로 직접 흐르도록 해주는 온-오프 밸브이기도
합니다. 에어 유입구 압력 자체가 때때로 에어 증폭 펌프의 도움 없이도 하류 흐름을 하는 데 충분한 경우에
유용합니다.
증폭 펌프 시동걸기
- (위의 구성도와 같이 설치한 AAD-5-C 모델)
1. 속도 제어 밸브를 닫아야 합니다(손잡이가 밸브와 90º로 놓임).
2. 유입 에어가 증폭 펌프 전체적으로 균일화되고 전체 배출 시스템에 채워지도록 놔두십시오.
3. 균일화된 압력에 더하고 싶은 대략적인 (최대) 압력을 선택하십시오. 4로 나누십시오. 구동 에어 압력
조절기의 게이지에서 이 압력을 설정하십시오(오랫동안 신뢰도를 유지하려면 30 psi 이상이어야 함).
4.
속도 제어 밸브를 열어 증폭 펌프가 배출 시스템에 압력을 가하게 하십시오. 대략적으로 균일화 압력과
조정된 압력의 4배를 합한 값에 해당하는 압력에서 실속해야 합니다.
5. 필요에 따라 압력 조절기를 다시 조정하십시오. 배출 압력을 더 정확하고 일정하게 제어하고자 할 경우
위의 B 방법에 따라 하류 흐름 압력 조절기를 설치하십시오.
정비
(도면 17711, 그림 2 참조)
에어 밸브 구성부
다음과 같이 스풀이나 슬리브를 분리하십시오.
1. 아래쪽 엔드캡에서 에어 배기관 소음기와 이음쇠를 분리하십시오. 스풀을 당겨 빼내십시오. 부품 번호
568017 O-링을 검사하십시오. 윤활유를 칠하고 다시 설치하십시오. 이후 분리하기 전에 다시
테스트를 하십시오.
2. 필요하다면 사진 4-6에 나타낸 것처럼 부품 번호 28584 공구로 슬리브와 범퍼(슬리브 안쪽 끝에 있는
고무가 달린 간격 띄우개)를 분리하십시오.
