气动 空气增压器 型号：AAD-5 和 AAD-5-C • OM-11J
20
压力控制
A. 在 AAD-5-C
型上，使用驱动上的调节器可粗略地控制最大
放大器出口空气压力（图 1 和以下启动说明
1-5）。
B. 但是，精确的最终压力调节最好是通过安装在
下游的高压调节器来完成。（也可在AAD-5
出口和最终调节器之间接通储气罐和一部分长
管）小型或大型空气，具体取决于实际应用。
）
泵速
泵速或增压器的循环速度可通过速度控制阀控制。该阀也是一个开关阀，用于停止增压器允许进口空气直
接通过泵部分流到出口。当空气进口压力在没有空气增压器的帮助之下有时足够用于下游的应用时，这在
安装时很有用。

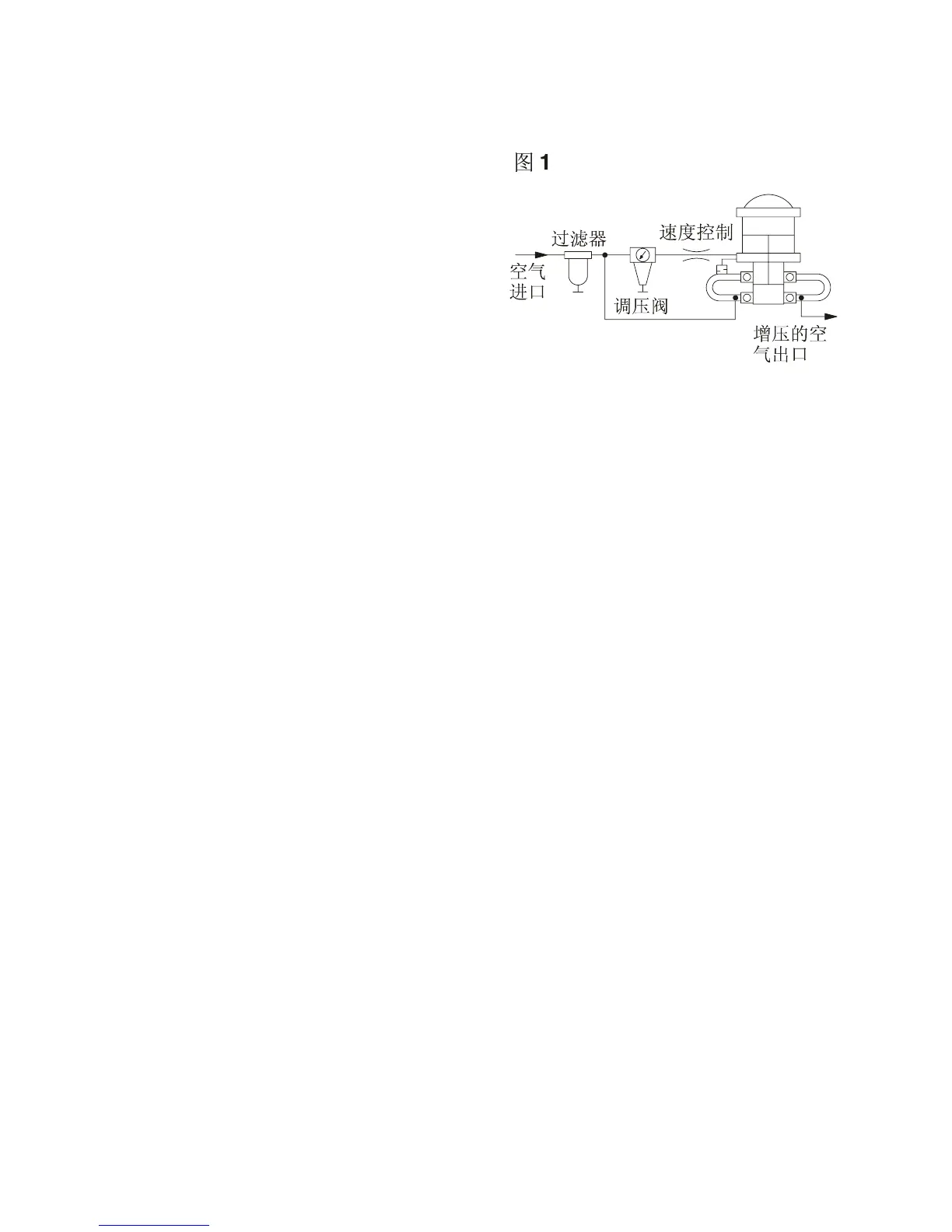

启动增压器（根据以上原理图为型号 AAD-5-C）
1. 速度控制阀应该关闭（手柄在阀的90 度处）。
2. 允许进口空气平衡压力通过增压器，并充满整个出口系统。
3. 选择要添加到平衡压力的大致（最大）压力分割成 4
部分，设定驱动空气调节器压力表上的读数。（对于长距离的可靠性，不应低于 30 psi）。
4. 打开速度控制阀，允许增压器给输出系统增压。其应停止在平衡压力加调节压力约 4 倍处。
5. 如有必要，重新调整调节器。如果更精确，要不断地控制输出压力，并根据上述的建议 B
提供下游调节器。
维护
(参考 图 17711 和图 2）
换向阀部分
按照以下方式拆下阀芯或套筒：
1. 拆下下端盖上的排气消音器和接头。拉出阀芯，检查 568017 O 形圈。
加专用润滑剂；重新安装；在进一步拆卸前重新测试。
2. 如有必要，使用图 4－6 中所示的工具 P/N 28584
拆下套筒和缓冲垫片（套筒内部端头的橡皮面垫片）。
3. 更换任何有损坏、磨损或膨胀的 568020 O 形圈或缓冲垫片。
4. 使用 Haskel 28442 专用润滑剂润滑 O 形圈。
5. 使用润滑剂，以便使用橡胶侧面套筒将缓冲垫片固定在套筒上。
6. 将润滑的套筒和缓冲垫片一次性完全推入端盖镗孔。（如果缓冲垫片不久就从套筒中脱落，拆下，重新
润滑并重复上述步骤。）
7. 安装阀芯。
8. 更换接头和消音器。
