气动 空气增压器 型号：AAD-5 和 AAD-5-C • OM-11J
22
导向系统
1. 拆下六角 O 形圈密封塞。

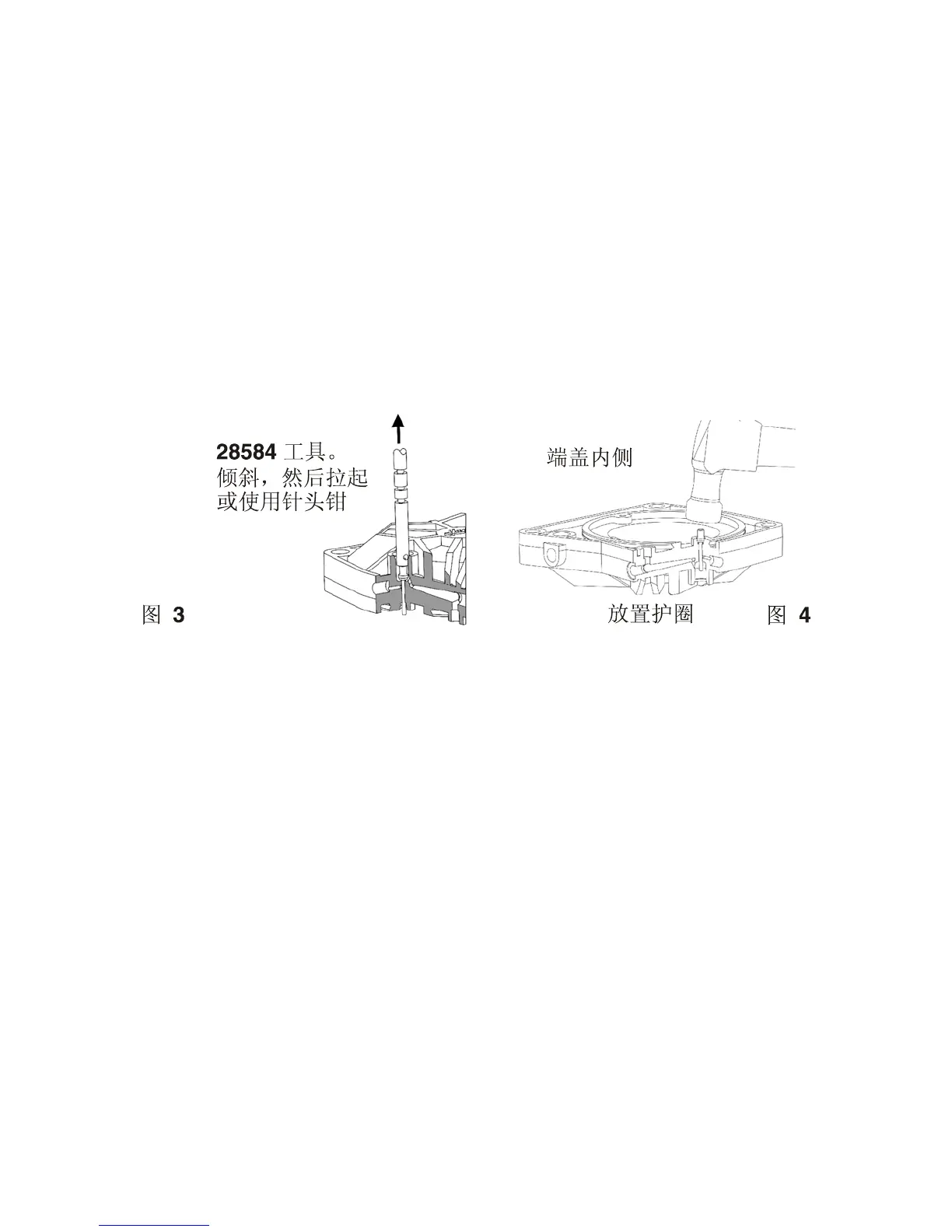

2. 拆下弹簧和 27375 导向杆（图 3）。
3. 检查导向杆和垫圈，清理杂质。如果轴部弯曲或有划伤，更换导向杆。
4. 如果模制垫圈受损，更换导向杆和垫圈。
5. 以相反的顺序重新装配。
注： 除非出现过量泄漏，否则不建议更换用于导向杆轴部的
形圈。这要求拆卸驱动部分。如果需要更换，在安装Tru-Arc 护圈时，要小心谨慎，如图 4
所示。将导向杆 27375
作为辅助工具使用。将橡皮阀面放在护圈上，使用轻型锤轻轻敲击阀的顶部，以便均匀地使护圈的支脚弯
曲。
换向控制阀的测试程序
重新装配后，如果泵不循环，以下测试程序将帮助判断换向阀哪部分有故障。
1. 拆下顶端冒中的 17658-2 1/8" 管塞。
2. 安装０ －160 psi 压力表。
3. 在气驱动进口施加空气压力。如果下导向阀没有启动，压力表读数为零。如果上导向阀没有启动，压力
表读数为最大导向压力。导向阀工作正常时，压力表读数在零与最大导向压力之间即刻上下波动。压力
表读数的缓慢升高表示下导向阀或阀芯内部端上的 568017 O 形圈或套筒内部端上的 568020 O
形圈泄漏。压力的缓慢降低表示上阀或导向管端密封件出现故障，需要修理。也要检查管塞的外部是否
漏气。
拆卸和修理
气驱动部分和空气活塞
1. 拆下四个连接螺栓。然后拆下顶盖。
2. 拆下缸套和静密封 O 形圈。
3. 拆下空气活塞上的密封。
泵部分和泵活塞
4. 拆下端盖中的内六角圆柱头螺钉。然后拆下端盖。
5. 拆下泵活塞上的挡圈、销和螺母。
6. 拆下泵活塞垫片、活塞环和 O 形圈。
