Haspo 130 - Page 3

3
3. Montage des Tores
Zur Montage werden folgende Werkzeuge/Hilfsmittel benötigt:
- Handschuhe (zum Schutz vor möglichen Schnittverletzungen an Profilkanten)
- 1 Ring-/Maulschlüssel 10 mm
- 1 Schlitz-Schraubendreher (ggf. für Netzhaltermontage)

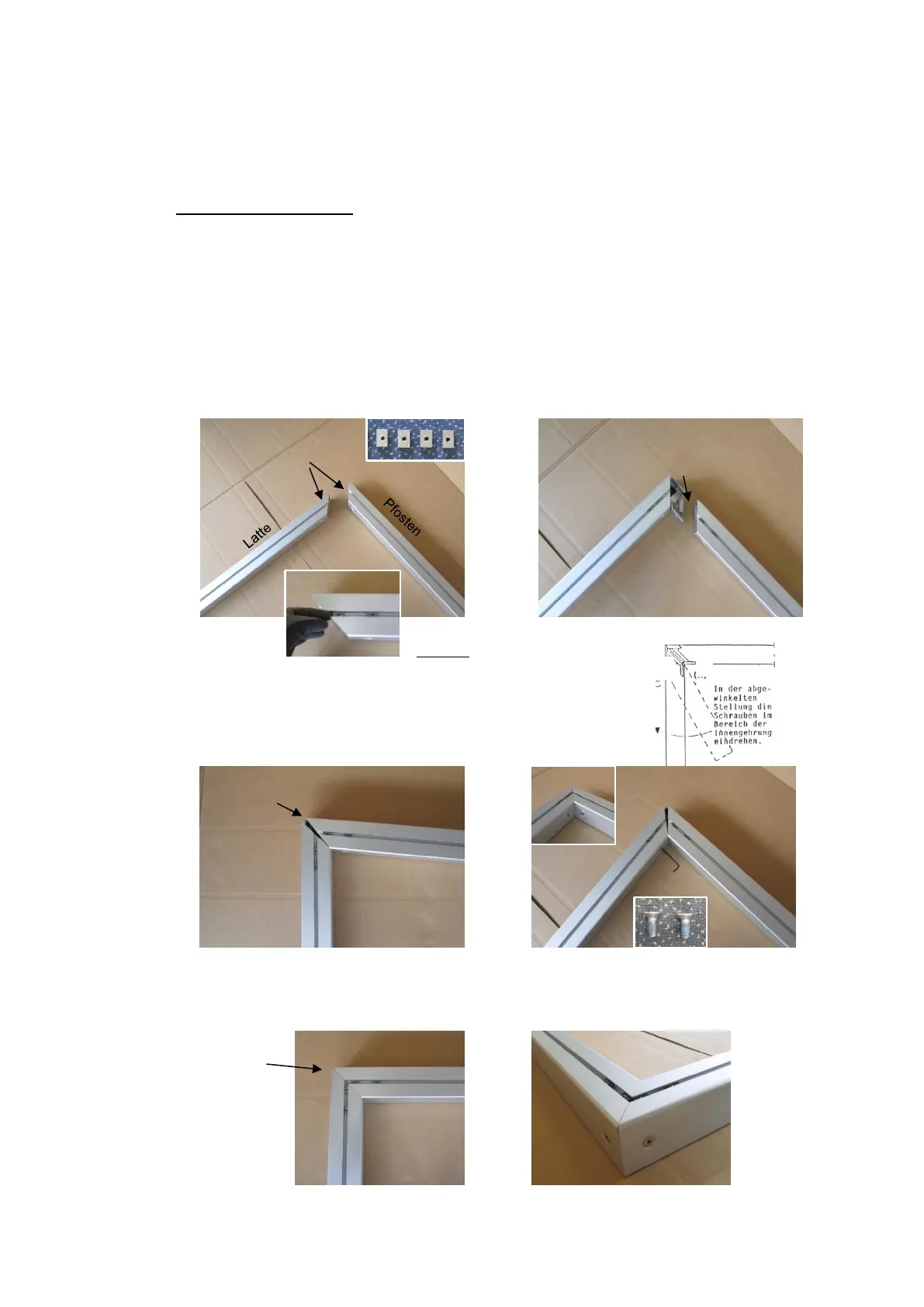

a) Montage Latte/Pfosten: Die Latte und die beiden Pfosten flach auf den Boden legen,
sodass die Nut nach oben zeigt und die Gehrungen an Latte und Pfosten zueinander
zeigen. An jeder Torrahmenecke 4 Stck. Alu-Einsteckmuttern Gewinde M6, Länge
20mm, in die Nut der Netzhakenschiene stecken (jeweils 2 Stck. am Pfosten und 2
Stck. an der Latte einschieben, siehe 1. Foto unten links). Den Alu-Guss-Eckverbinder
jeweils in das Ende der Latte stecken (siehe 2. Foto unten rechts). Der Eckverbinder
ist beidseitig gleich ausgebildet, also variabel nutzbar. Anschließend den Pfosten auf
den Eckverbinder stecken. Darauf achten, dass die Innenecke Pfosten/Latte dicht
aneinander liegt. Die Außenecke wie auf dem 3. Foto unten links abgebildet etwas
offen lassen. An der Innenecke 2 Stck. Sicherungs-Senkschrauben DIN 7991, M8 x
20mm lose einschrauben (siehe 4. Foto unten rechts).
Nun Außenecke zusammenschieben, ausrichten und von der Außenseite 2 Stck.
Sicherungs-Senkschrauben DIN 7991, M8 x 20mm einschrauben. Anschließend alle
Schrauben fest anziehen.
Ecke zusammen-
schieben
und ausrichten
Hinweis: Aufgrund von Fertigungs-
toleranzen der Alu-Guss-
Eckverbinder kann es in seltenen
Fällen vorkommen, dass sich die
Ecke nicht exakt ausrichten lässt.
Dann die Prägungen im Pfosten
mit einer Flachfeile etwas kürzen.
Alu-Einsteck-muttern
in die Nut einschieben
Gehrung der Innenecke
dicht aneinander schieben
Alu-Guss-Eckverbinder
einstecken
Außenecke
noch
offen lassen
