4

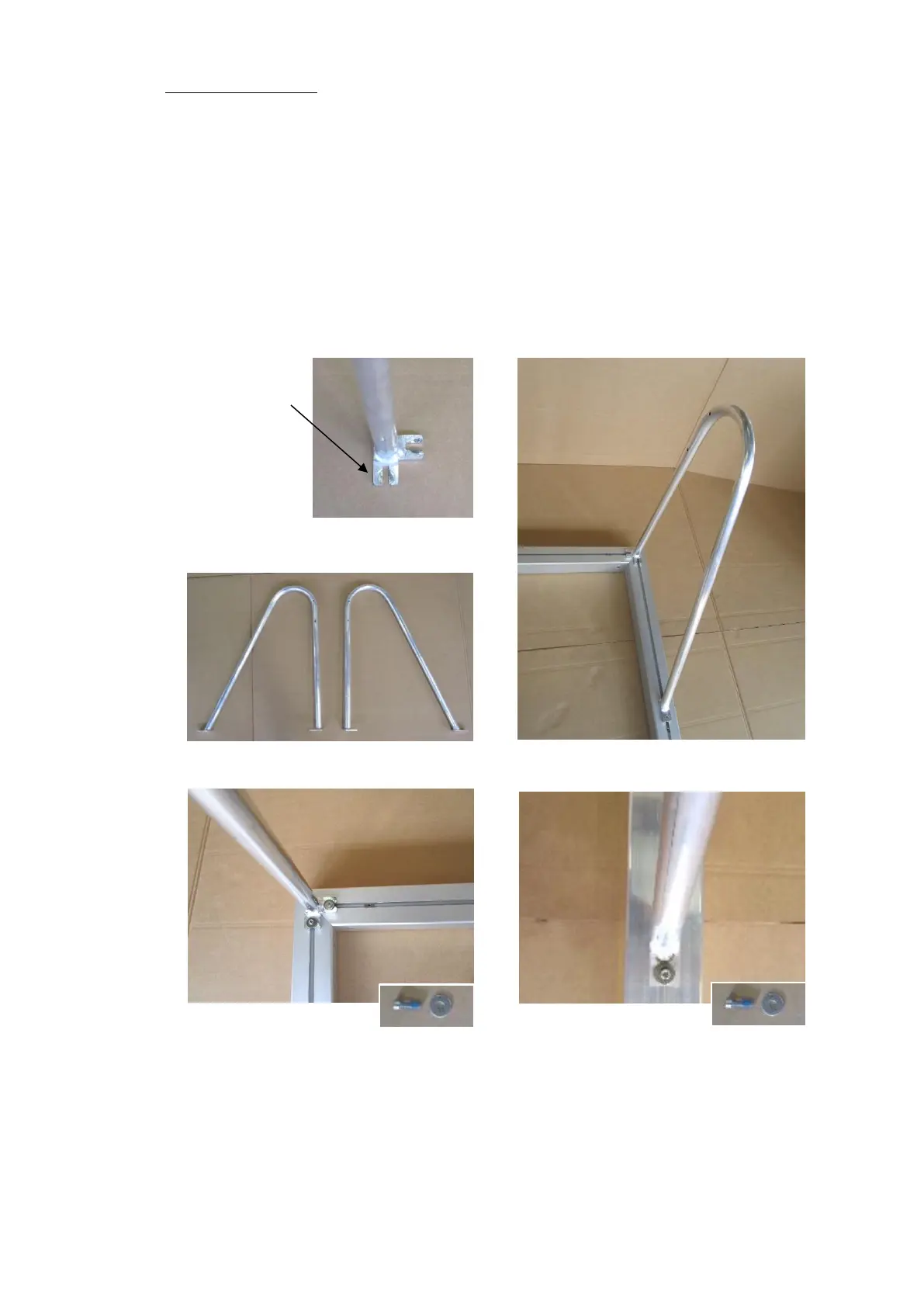

b) Montage Netzbügel: Netzbügel jeweils an der Torecke auf die Profilnut des Torrahmes
stellen. Die am Netzbügel oben angeschweißte Befestigungsplatte so ausrichten,
dass die Schlitze nach innen und unten zeigen, hierbei linke und rechte Seite beachten.
Nun die unter Punkt a) eingeschobenen Einsteckmuttern oben unter die Schlitze der
Befestigungsplatte und unten unter die Bohrung der angeschweißten Platte schieben
(siehe 1. - 3. Foto unten).
Zur Befestigung des Netzbügels jeweils 3 Stck. Unterlegscheiben DIN 9021, Ø 7,4 x
22mm auf 3 Stck. Sicherungs-Zylinderschrauben DIN 912, M6 x 20mm stecken und
diese in die Einsteckmuttern unterhalb der Befestigungsplatten lose einschrauben
(siehe 4.-5. Foto unten).
Netzbügel oben
mit geschlitzter
Befestigungsplatte
