c) Montage Netzbügelstrebe: Netzbügelstrebe jeweils am Netzbügel mit dem rund ge-
formten Anschlussstück über die Bohrung im Netzbügel halten und von der Innenseite
des Tores 1 Stck. Zylinderschraube DIN 912, M6 x 40mm durchstecken. Von der
Außenseite 1 Stck. Unterlegscheibe DIN 9021, Ø 7,4 x 22mm aufstecken und 1 Stck.

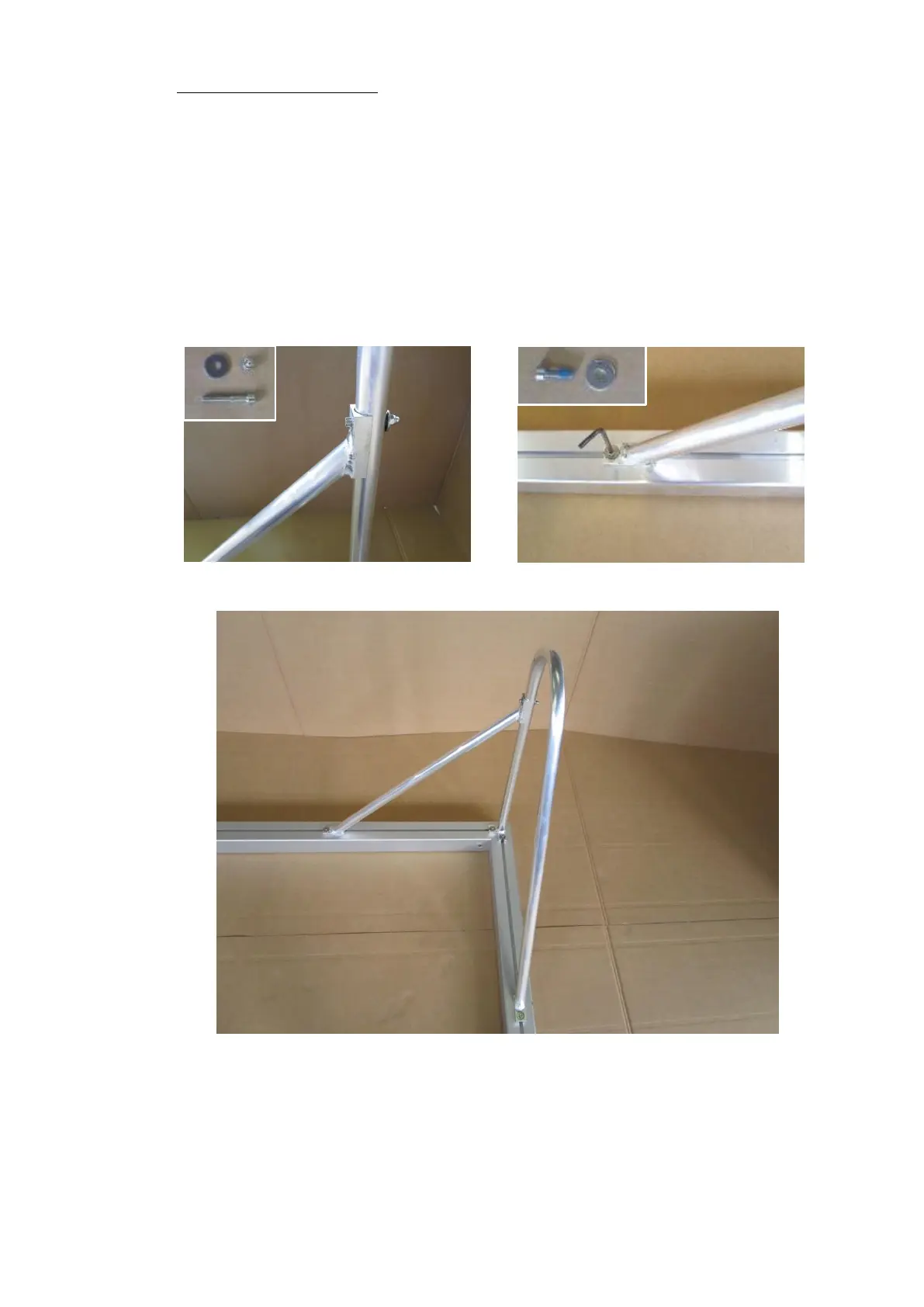

Hutmutter DIN 986, M6 aufschrauben (siehe 1. Foto unten).
Zur Befestigung der Netzbügelstrebe an der Latte, die unter Punkt a) eingeschobene
Einsteckmutter unter die Bohrung in der angeschweißten Platte schieben. Die Strebe
mit 1 Stck. Sicherungs-Zylinderschraube DIN 912, M6 x 20mm und 1 Stck. Unterleg-
scheibe DIN 9021, Ø 7,4 x 22mm lose befestigen (siehe 2. Foto unten).
Abschließend alle noch losen Schraubverbindungen aus den Punkten b) und c) fest
anziehen.
