Hathaway MONTECITO - Page 12

5
THANK YOU!
étape 2
étape 1

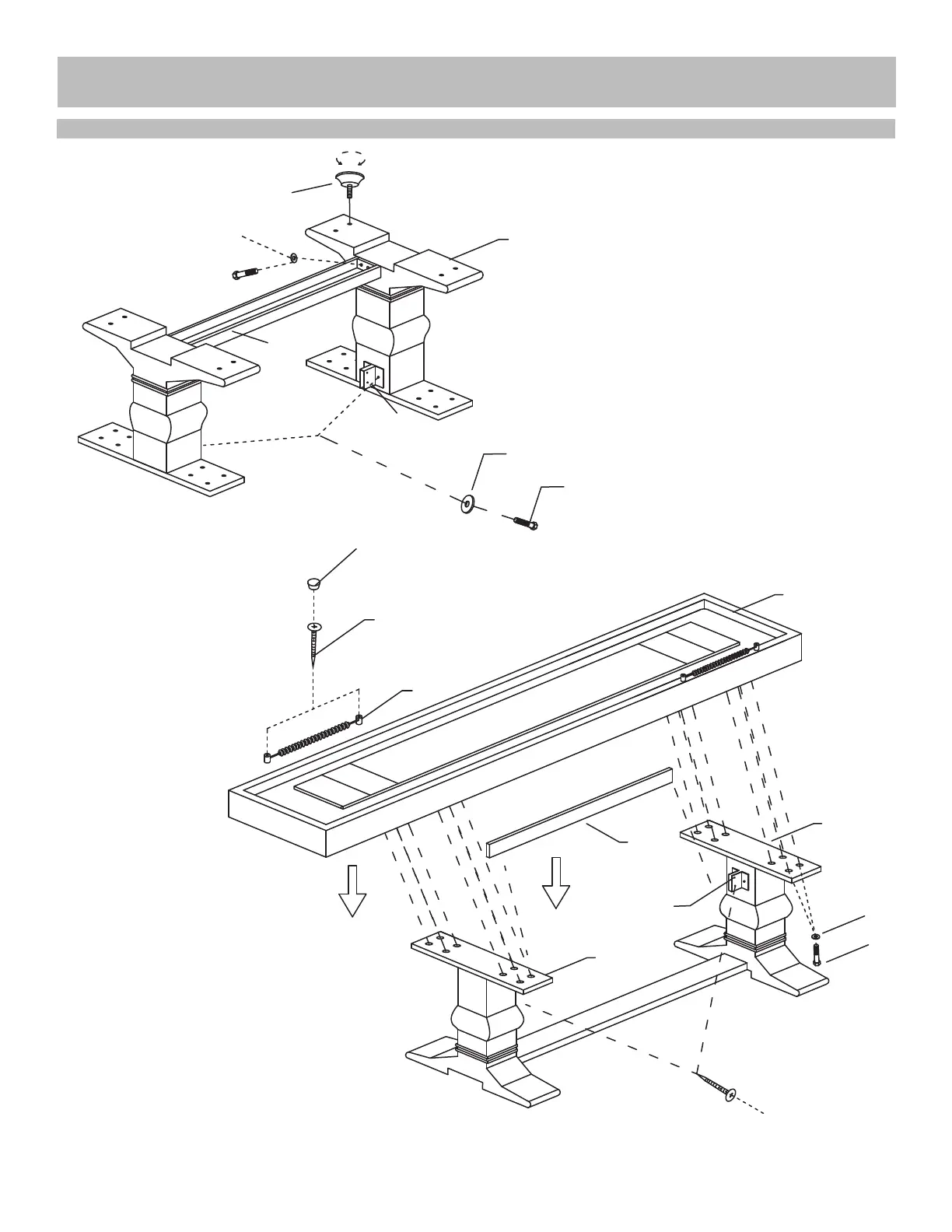

1. Utilisez les boulons (n° 17) et les rondelles
(n° 13) pour fixer les connecteurs de la plaque
de fer (n° 16) aux pieds (n° 2).
2. Utilisez les boulons (n° 12) et les rondelles
(n° 13) pour attacher la traverse inférieure
(n° 11) aux pieds (n° 2), puis installez les patins
de nivellements (n° 4) sur le bas des pieds.
3. Retournez délicatement l'assemblage des
pieds.
#2
#11
#12
#13
#13
#17
#16
#4
#14
#2
#18
#6
#9
#8
#10
1
2
3
3
2
1
#1
#16
1. Utilisez les vis (n° 18) à travers le
connecteur de plaque de fer (n° 16)
pour attacher la traverse supérieure (n° 14)
aux pieds (n° 2).
2. Utilisez les boulons (n° 5) et les rondelles
(n° 6) pour attacher les pieds (n° 2) au
structure principale (n° 1).
3. Utilisez des vis (n° 10) pour fixer les compteur
manuel (n° 8), puis insérez les capuchons en
bois (n° 9) pour cacher les vis.
#5
#2
INSTRUCTIONS D’ASSEMBLAGE
