HDX 190770 - Page 18

18

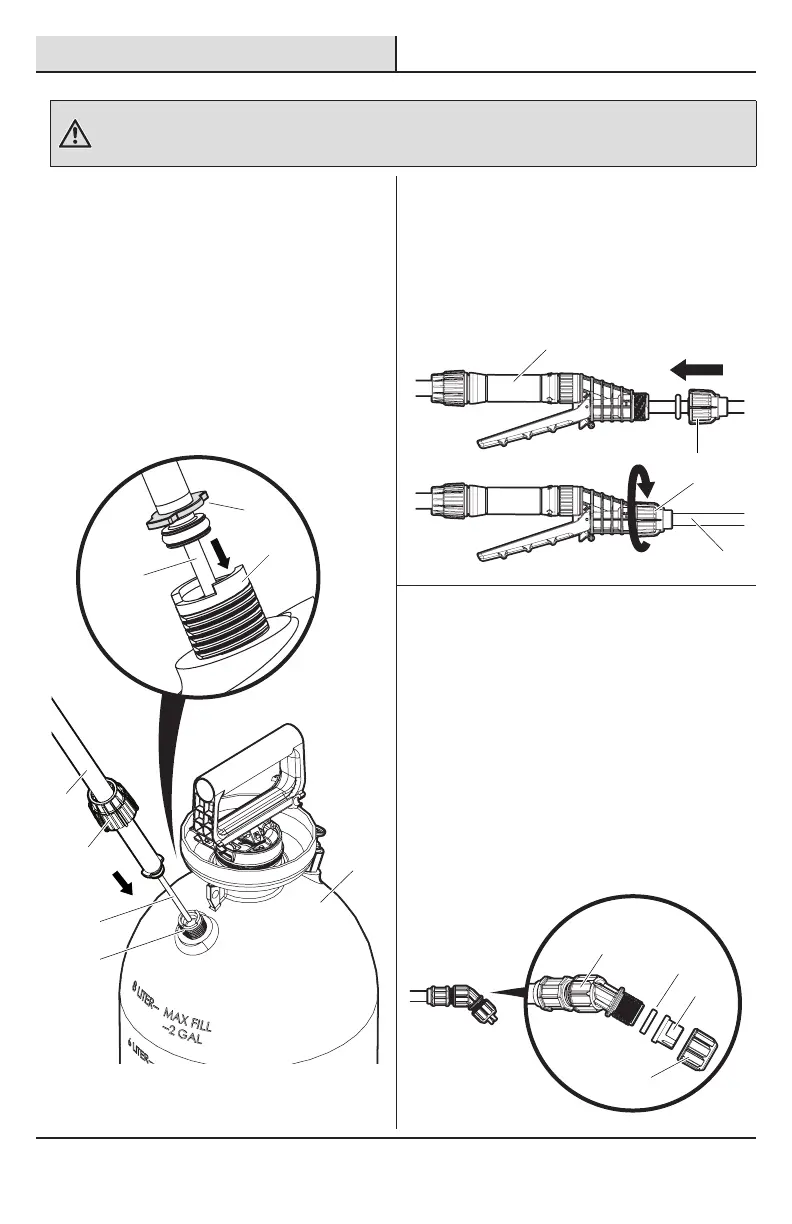

Ensamblaje
ADVERTENCIA: RIESGO DE LESIONES Y/O DAÑOS A LA PROPIEDAD DEBIDO A LA EXPOSICIÓN A PRODUCTOS QUÍMICOS. Después del
ensamblaje inicial, inspeccione siempre si el pulverizador está dañado y pruebe con agua corriente para vericar el funcionamiento
correcto. Asegúrese de que todas las conexiones estén jas y no tengan fugas, y que la manguera no esté dañada, antes de usar el
pulverizador con productos químicos.
5
Colocación de la manguera al
tanque
□ Inserte el tubo de nivel (1) de la manguera
(C) por completo en el manguito roscado del
tanque (2) que se encuentra en el tanque (B).
□ Alinee las pestañas en la lengüeta adaptadora
(3) con las ranuras del manguito roscado del
tanque (2).
□ Enrosque la tuerca de la manguera (4) en el
manguito roscado del tanque (2). Apriétela
bien y jálela para asegurarse de que la
conexión haya quedado bien.
B
C
4
3
2
2
1
1
6
Colocación de la varilla al
conjunto de cierre
□ Coloque la varilla (D) en el conjunto de cierre (C).
□ Deslice la tuerca (1) de la varilla en el conjunto
de cierre (C) y apriétela bien.
1
C
D
7
Instalación de una boquilla
□ Elija la boquilla pulverizadora (F - I) que mejor
se adapte a su tarea. Coloque la boquilla y el
sello plano de la boquilla (J) en la tuerca de
sombrerete (E) y luego enrosque la tuerca con la
boquilla en el extremo de la varilla (D).
□ Rote la varilla (D) según sea necesario para
obtener la orientación deseada en la boquilla.
□ Para asegurarse de que se ha ensamblado
correctamente, antes de usar por primera vez
pruebe el pulverizador con agua.
D
J
F-I
E
