HEADRUSH MX5 - Pannello Posteriore

62

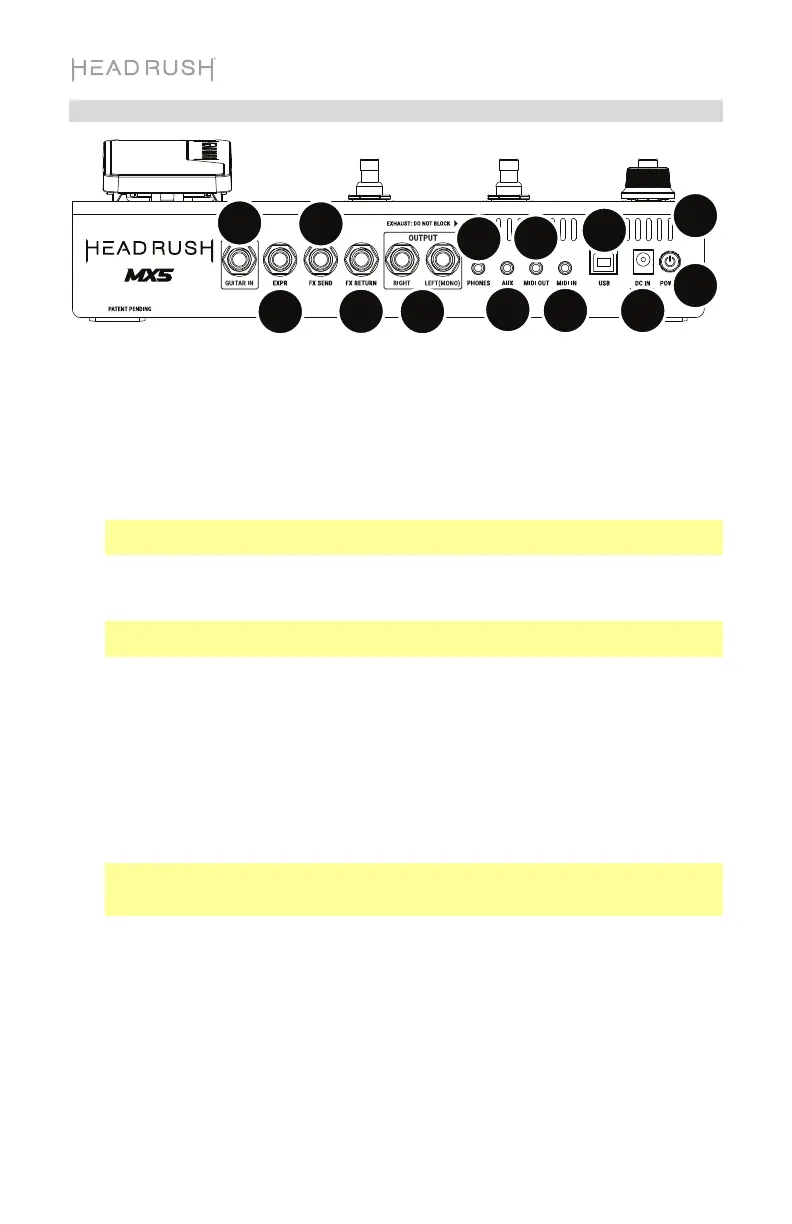

Pannello posteriore
1
3
4
5
6
2
7
8
9
10
11
12
13
1. Ingresso chitarra (1/4"/6,35 mm, mono): collegare la chitarra a questo ingresso
servendosi di un cavo strumentale standard.
2. Ingresso pedale di espressione (1/4”/6,35 mm, TRS): collegare un pedale di espressione
opzionale a questo ingresso servendosi di un cavo TRS standard da 1/4” (6,35 mm).
3. Uscita FX Send (1/4”/6,35 mm, stereo): collegare questa uscita all’ingresso di un altro
modulo effetti, a un pedale effetti o al loop di effetti "return" di un amplificatore.
4. Ingresso FX Return (1/4”/6,35 mm, stereo): collegare questi ingressi alle uscite di un altro
modulo effetti, un pedale effetti o al loop di effetti “send” di un amplificatore.
Nota bene: è possibile configurare l’ingresso FX Return in modo che invii il segnale a livello
rack o a livello stomp (predefinito) nel Global Settings Menu
5. Uscite (1/4”/6,35 mm, bilanciate): collegare queste uscite agli ingressi dell’amplificatore,
dell’interfaccia audio, ecc. Se occorre utilizzare una sola uscita, servirsi di quella
denominata Left/Mono.
Nota bene: è possibile configurare queste uscite in modo che inviino il segnale a livello
amp o a livello di linea (predefinito) nel Menu Global Settings (impostazioni globali).
6. Uscita cuffie (1/4”/6,35 mm, stereo): collegare cuffie stereo standard da 1/4" (6,35 mm) a
questa uscita.
7. Ingresso Aux (1/8”/3,5 mm, stereo): collegare una fonte audio opzionale (ad es.
smartphone, tablet, ecc.) a questo ingresso servendosi di un cavo stereo da 1/8” (3,5 mm).
8. Uscita MIDI (1/8”/3,5 mm): servirsi dell'adattatore da 1/8” a MIDI in dotazione e un cavo
MIDI standard (non incluso) per collegare questa uscita all’ingresso MIDI di un dispositivo
MIDI esterno opzionale.
9. Ingresso MIDI (1/8”/3,5 mm): servirsi dell'adattatore da 1/8” a MIDI in dotazione e un cavo
MIDI standard (non incluso) per collegare questa ingresso alle uscite MIDI di un dispositivo
MIDI esterno opzionale.
Importante: non collegare dispositivi audio (ad es. cuffie, monitor, ecc.) all'uscita MIDI o
all’ingresso MIDI. Servirsi unicamente degli adattatori da 1/8" a 5 poli in dotazione per
collegare soli dispositivi MIDI.
10. Porta USB: collegare questa porta USB al computer servendosi di un cavo USB standard.
Questo collegamento consente all'HeadRush MX5 di inviare e ricevere il segnale audio
digitale da/verso il computer. È inoltre possibile utilizzare questa connessione per
importare o esportare impianti, preset di modelli, setlist e risposte a impulsi.
11. Ingresso di alimentazione: collegare questo ingresso ad una presa di alimentazione
servendosi del cavo di alimentazione in dotazione.
12. Interruttore di alimentazione: premere questo tasto per accendere l’HeadRush MX5.
Tenere premuto questo tasto per spegnere l’HeadRush MX5.
13. Ventola: assicurarsi che questa ventola sia libera da ostacoli quando si utilizza l’HeadRush
MX5.
