10
595-5730-05

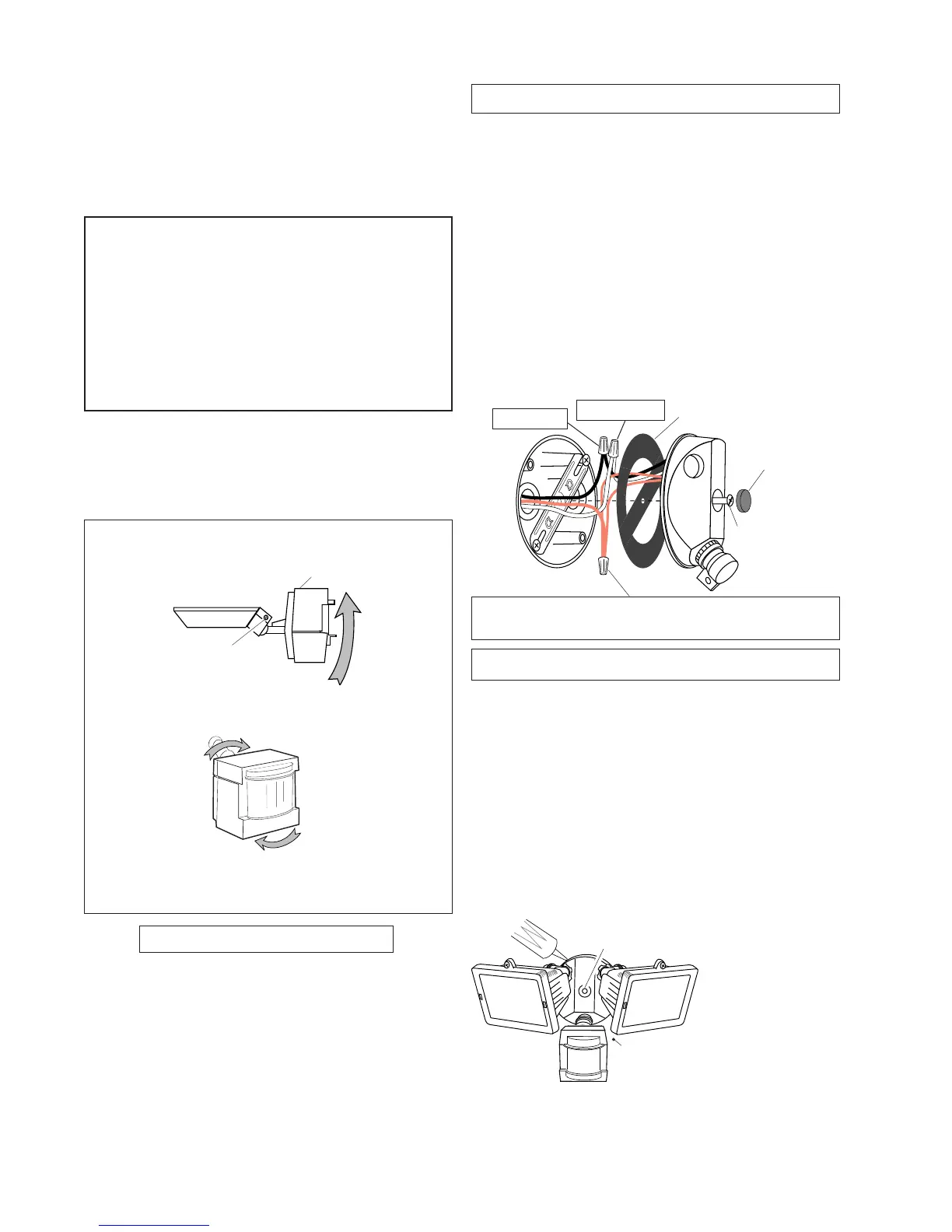

Montage De La CoMManDe D’ÉCLairage
❒ Insérer la vis de montage dans le trou du couvercle
de la boîte de jonction. Pousser le petit trou de la
garniture sur la vis de montage.
❒ S’assurer que les serre-fils et les fils se trouvent
à l’intérieur de la boîte de jonction. Aligner la vis
de montage sur le centre du trou de la bride de
montage. Fixer l’appareil à la bride de montage.
❒ Poussez le bouchon de caoutchouc fermement en
place.
❒ Si le boîtier n’est pas étanche aux intempéries,
calfeutrer la plaque murale et la surface de montage
avec un scellant silicone.
INSTALLATION
Pour faciliter l’installation, choisir un appareil d’éclairage
devant être remplacé et qui est déjà commandé par un
interrupteur.
Pour assurer un rendement optimum, monter le
luminaire à environ 2,4 m (8 pi) au-dessus du sol.
Pour éviter le risque de choc électrique, les commandes
du détecteur doivent être tournées vers le bas.
CâBLage De La CoMManDe D’ÉCLairage
❒ Couper l’alimentation du circuit d’éclairage au
fusible ou au disjoncteur.
❒ Enlever l’appareil d’éclairage existant.
❒ Installer la bride de montage sur la boîte de jonction
avec les vis appropriées.
❒ Le crochet en plastique peut peut servir à supporter le
luminaire pendant le câblage. Le petit bout du crochet
en plastique peut être inséré dans le trou au centre de
la plaque de couverture. Ensuite, le petit bout est inséré
dans une des fentes de la barre de montage.
❒ Faire passer les fils de l’appareil d’éclairage par les
grosses ouvertures de la garniture, comme montré.
❒ Raccorder les fils de la boîte de jonction aux fils de
l’appareil d’éclairage. Les torsader ensemble et les
fixer avec un serre-fils.
AVERTISSEMENT: Pour éviter les risques de
brûlure ou d’incendie
• Laisser l’appareil refroidir avant de le toucher. L’ampoule
et l’appareil fonctionnent à haute température.
• Garder l’appareil à au moins 51 mm des matériaux
combustibles. Ne pas pointer vers des objets à moins
de 1 m.
• Utiliser seulement des ampoules halogènes à deux
broches T3 au tungstène, de 150 watts maximum, 120
Vca.
Laisser au moins 2,5 cm entre
les lampes et le détecteur.
instaLLation De L’aMpouLe
NOTE: Avant de remplacer une ampoule, couper
l’alimentation et attendre que l’appareil refroidisse.
❒ Ouvrir le couvercle de verre. Pour enlever l’ampoule,
pousser en tournant vers la droite jusqu’à ce que le
côté gauche de l’ampoule soit dégagé de la douille
gauche.
❒ Pour installer une nouvelle ampoule, pousser
l’ampoule dans la douille droite de manière que
l’ampoule soit complètement insérée dans la douille
gauche.
Pousser le capuchon de caoutchouc
sur la vis de montage.
Pour montage sous avant-toit seulement:
❒ Régler les douilles de lampe en desserrant les contre-
écrous, mais ne pas faire tourner les douilles de lampe
de plus de 180° par rapport au réglage d’usine.
Raccorder le(s) fil(s) de terre du luminaire et la vis de terre de
la plaque de garde au fil de terre de la boîte de jonction.
noir / noir
Garniture de joint
blanc /blanc
Bouchon de
caoutchouc
Vis de montage
❒ Faire pivoter la tête du détecteur en direction du
joint à vis de blocage.
❒ Puis faire pivoter le détecteur sur 180° de façon
que les commandes soient tournées vers le bas.
Commandes
Vis De Blocage
Si le détecteur sort de la rotule, desserrer la vis de
blocage et ré-insérer le détecteur dans la rotule et
resserrer la vis.
