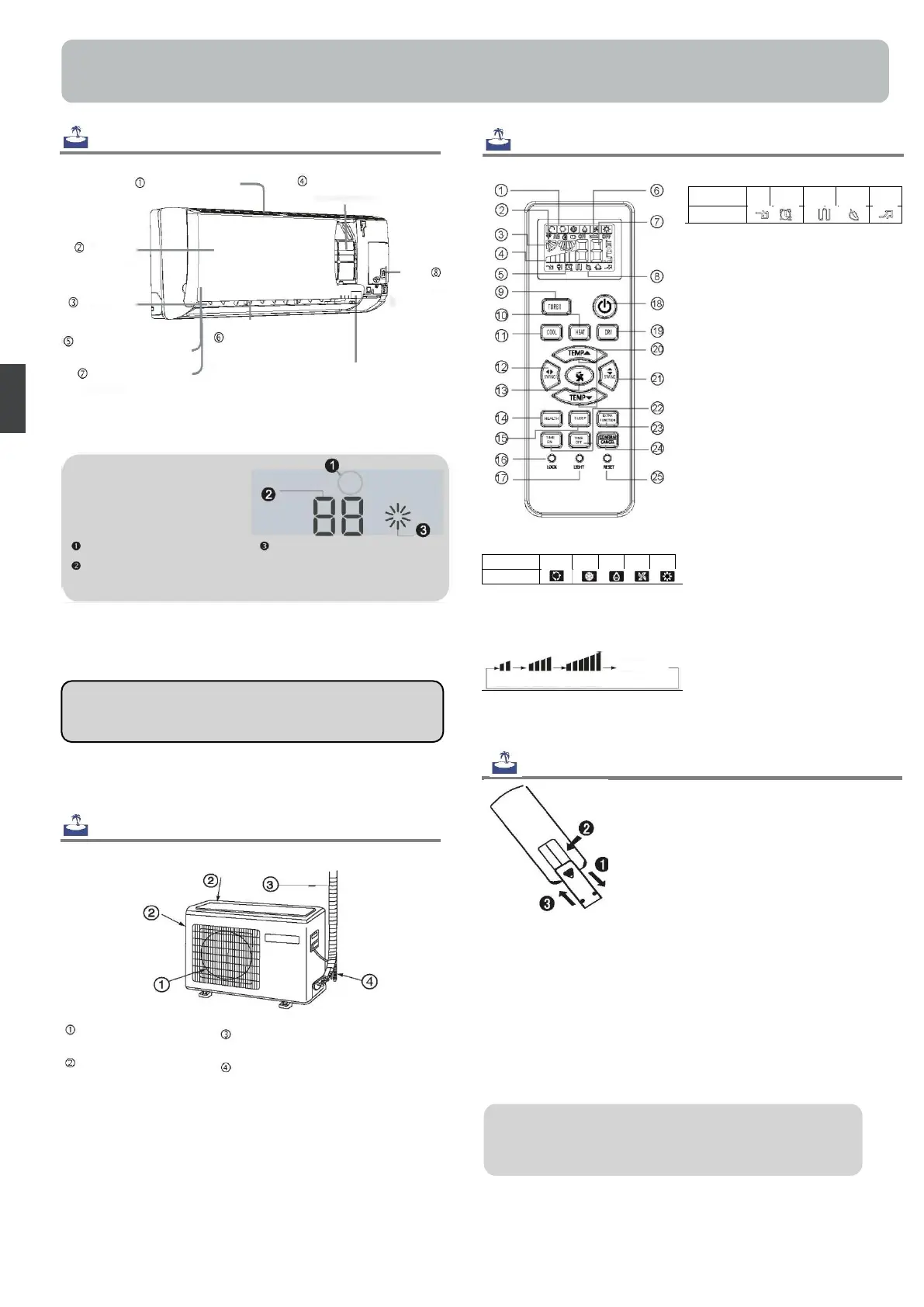

Heiko JS025-C1 - Teile und Funktionen

1
Deutsch
Innengerät
Außengerät
LUFTAUSLASS
VERBINDUNGSLEITUNGEN UND
ELEKTRISCHE VERKABELUNG
LUFTEINLASS
DRAINAGELEITUNG
(ABLAUFSCHLAUCH)
Die Abbildungen dienen als Referenz. Das
tatsächliche Erscheinungsbild kann je nach
erworbenem Produkt variieren.
Fernbedienung
8. Anzeige zusätzlicher Funktionen
Betriebsart
QUIET
SLEEP
Zusätzliche
elektrische
Heizung
HEALTH
TURBO
Fernbedienung
9. Taste TURBO
10. Taste HEAT
11. Taste COOL
12. Taste SWING LEFT/RIGHT
13. Taste FAN SPEED
14. Taste HEALTH
15. Taste SLEEP
16. Taste LOCK
Sperrt die Tastatur und die LCD-
Anzeige.
17. Taste LIGHT
ermöglicht die LED-Anzeige des
Innengeräts zu beleuchten.
18. Taste POWER ON/OFF
19. Taste DRY
20. Taste TEMP
21. Taste SWING OP/DOWN
22. Taste TIME OFF/ON
23. Taste EXTRA FUNCTION
Funktion: Schlaffunktion
→ Komfort-Luftstrom 1
→ Komfort-Luftstrom 2
→ Power → Zuluft
24. Taste CANCEL/CONFIRM
Funktion: Einstellen und Löschen
der Timer-Einstellungen und
anderer Funktionen.
25. Taste RESET
Wenn die Fernbedienung nicht
normal funktioniert, diese Taste mit
einem spitzen Gegenstand
betätigen, um die Fernbedienung in
den normalen Betrieb
zurückzusetzen.
1. Betriebsartanzeige
Betriebsart
SMART
COOL
DRY
FAN
HEAT
Fernbedienung
2. Signalanzeige
3. Anzeige der Luftstromsteuerung
SWING
4. Anzeige der
Ventilatorgeschwindigkeit
5. Anzeige der Sperre
6. TIMER-Betriebsanzeige
TIME OFF/TIME ON
7. Temperaturanzeige
Batteriewechsel
1
Den Batteriedeckel entfernen:
2
2 x AAA-Batterien (R-03) wie in der Abbildung
einlegen;
3
Beim Einlegen der Batterien unbedingt die Zeichen
am Boden des Gehäuses beachten
4
Batterien ins Batteriefach einlegen und den
Batteriedeckel wieder anbringen.
Bitte beachten:
• Der Abstand zwischen Signalübertragungskopf und Empfängeröffnung
darf maximal 7 m betragen und nicht durch Hindernisse beeinträchtigt
werden.
• Leuchtstofflampen und Mobiltelefone im Raum können den
Signalempfang behindern. In diesem Fall muss der Abstand zwischen
Empfänger und Innengerät geringer sein.
• Eine volle oder undeutliche Anzeige während des Betriebs weist darauf
hin, dass die Batterien verbraucht sind. In diesem Fall die Batterien
auswechseln.
• Wenn die Fernbedienung während des Betriebs nicht normal
funktioniert, die Batterien herausnehmen und nach einigen Minuten
wieder einlegen.
Teile und Funktionen
Lufteinlass
Luftfilter
(eingebaut)
Einlassgitter
Luftauslass
Sicherheitsschalter
Display
Vertikale
Schwenklamelle
(Luftstromverstellu
ng links-rechts)
Horizontale
Schwenklamelle
(Luftstromverstellung oben-
unten. Manueller
Verstellung untersagt.)
Luftionisator
(eingebaut)
Display
Betriebsartenanzeige
(Wird eingeschaltet, wenn der
Kompressor läuft).
Signalempfänger
Temperaturanzeige
Das tatsächliche Einlassgitter kann je nach dem
erworbenen Modell von dem in der
Bedienungsanleitung dargestellten Gitter abweichen.
Sequenz
NIEDRIG
MITTEL
HOCH
AUTO
Hinweis:
Die Batterien herausnehmen, wenn das Gerät über längere Zeit
nicht verwendet wird. Wenn nach dem Herausnehmen der
Batterien eine Anzeige erscheint, die Taste Reset drücken.
