Außenluft-Boxen
Montage- und Betriebsvorschrift

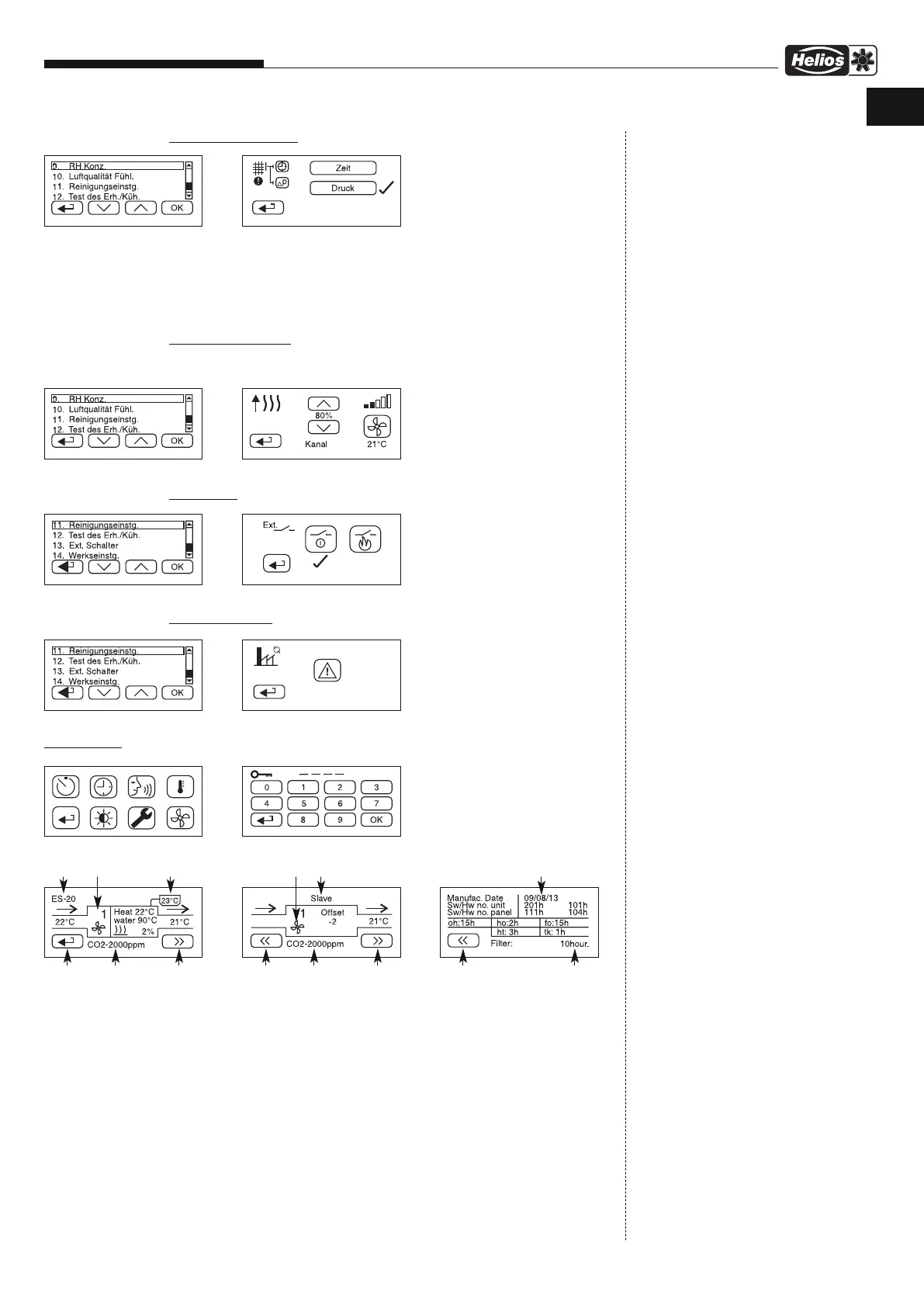

> Konfigurationsmenü: Reinigungseinstellungen
Bei Filterreinigung in Abhängigkeit der Betriebsstunden wird nach 720 Betriebsstunden mit voller
Ventilatorleistung die Aufforderung zur Filterreinigung (oder Filterwechsel) angezeigt. Bei niedrigeren
Drehzahlen wird die Stundenanzahl entsprechend reduziert. Bei Filterreinigung in Abhängigkeit des
Druckverlustes muss ein Differenzdrucksensor DDS als Öffner verdrahtet werden.
> Konfigurationsmenü: Test Heizung/Ventilator
Manueller Funktionstest der Heizung und des Ventilators. Der Testmodus ist unabhängig von den übrigen
Einstellungen.
> Konfigurationsmenü: Ext. Schalter
> Konfigurationsmenü: Werkseinstellungen
Anzeigemenü
Im Anzeigemenü können keine Einstellungen vorgenommen werden. Die Abbildung der einzelnen Menüs
und Parameter ist abhängig vom Gerätetyp und angeschlossenem Zubehör. Informationen sind teilweise ko-
diert und nur für den Hersteller bestimmt.
➧
☛
➀ Bestätigung u. zurück
➁ Filterreinigung in Abhängigkeit der
Betriebsstunden
➂ Filterreinigung in Abhängigkeit des
Druckverlustes
K
onfigurationsmenü
➀
➂
➃
➁
➧
☛
➀ Bestätigung u. zurück
➁ Heizung 10-100%, 10%-Schritte.
Heizung wird periodisch ein-
und ausgeschalten.
➂ Ventilator, Stufe 1-5
➀
➂
➁
K
onfigurationsmenü
➧
☛
➀ Bestätigung u. zurück
➁ Ext. Schalter. Gerät schaltet bei
geschlossenem Schalter aus.
➂ Brandkontakt. Gerät wird im Notfall
mit geöffnetem/unterbrochenem
Schalter ausgeschalten.
Konfigurationsmenü
➀
➂
➁
➧
☛
➀ Bestätigung u. zurück
➁ Auf Werkseinstellungen zurücksetzen
Konfigurationsmenü
➀
➁
➧
☛
➀ PIN löschen
➁ Eingabe PIN: 1717
➂ Bestätigung
➃ Zurück
Hauptmenü
➁
➂➃
➧
➀
➧➧
➀ Typ des Lüftungsgeräts
➁ Temp. angesaugte Luft
➂ Zurück
➃ Konz. CO
2
, rel. Luftfeuchte,
ext. Fühler an Hauptgerät
➄ Temp. Zuluft
➅ Temp. Raum/Bedienteil
➆ Ventilatorstufe
➇ Weiter
➀
➂➇➃
➅➆
➄
➁
➀ Zurück
➁ Konz. CO
2
, rel. Luftfeuchte,
ext. Fühler an Abluftgerät
➂ Temp. Abluft
➃ Typ des Lüftungsgerätes
➄ Stufe Abluftventilator
➅ Weiter
➀➅➁
➃
➂
➄
➀➂
➁
➀ Zurück
➁ Produktionsdatum TT/MM/JJ
➂ Anzahl Stunden seit
Filterwechsel (zeitabhängig),
bzw. Anzahl Stunden seit
Gerätestart (Druckabhängig),
siehe Konfigurationsmenü >
Reinigungseinstellungen.
