FR FR
Module d‘extension KWL-EM eC pour easyControls
Notice de montage et d‘utilisation
3
2�1 Données techniques
KWL-EM eC
Tension/fréquence: 1 ~ 230 V/Hz
Courant nominal max.: 10�4 A
Puissance absorbée max.: 2�4 kW
Protection: IP44
Plage de température: 5 - 45°C < 90% r�F�

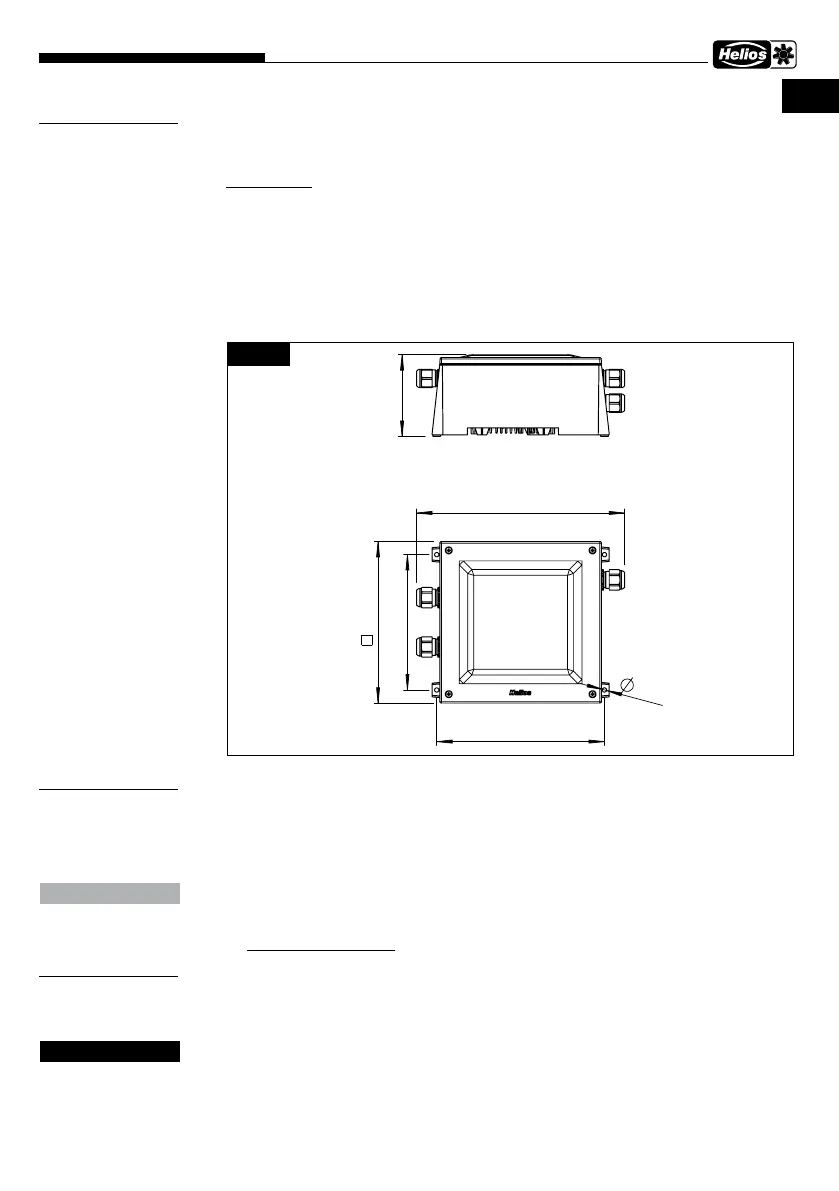

2�2 Dimensions
3�1 Montage de l‘appareil
Fixer le module KWL-EM eC au mur à l‘aide du matériel de fixation approprié par les
trous de vis prévus dans les coins du boîtier.
Le module KWL-EM eC doit être positionné avec le sigle Helios placé en bas�
ⓘ La dernière version de la notice peut être téléchargée sur HeliosSelect à l‘adres-
se www�HeliosSelect�de selon l‘article concerné�
4�1 Raccordement électrique
m Danger de mort !
Tous les travaux électriques ainsi que la mise en service ne peuvent être effectués
que par des électriciens agréés ! Les travaux d‘installation, de maintenance et
d‘entretien ne doivent être effectués que par du personnel qualifié !
CHAPITRE 2
DONNÉES
TECHNIQUES
210
176
218
~270
5,5
106
Fig�1 A
CHAPITRE 3
MONTAGE
REMARQUE
CHAPITRE 4
RACCORDEMENT
m
DANGER
