Module d‘extension KWL-EM eC pour easyControls
Notice de montage et d‘utilisation
4
m Veiller à appliquer les consignes de sécurité du chapitre 1�2, 1�3 !
1. Ouvrir le couvercle du boîtier.
2. Visser les presse-étoupes sur le câble de raccordement (câble de raccordement
électrique côté droit, câble de raccordement Modbus) (câble sonde côté gauche,
alimentation des accessoires).
3. Visser le contre-écrou sur le câble dans le boîtier de raccordement et fixer le presse-
étoupe.
4. Effectuer le câblage en fonction de l‘application prévue selon le schéma de câblage
correspondant (voir chapitre 6.2/6.3), le raccordement à l‘appareil selon le schéma
de raccordement 6.1.
5. Serrer les presse-étoupes à la main.
6. Fermer les ouvertures restantes.
4�2 Raccordement de la carte de régulation
m
AVERTISSEMENT

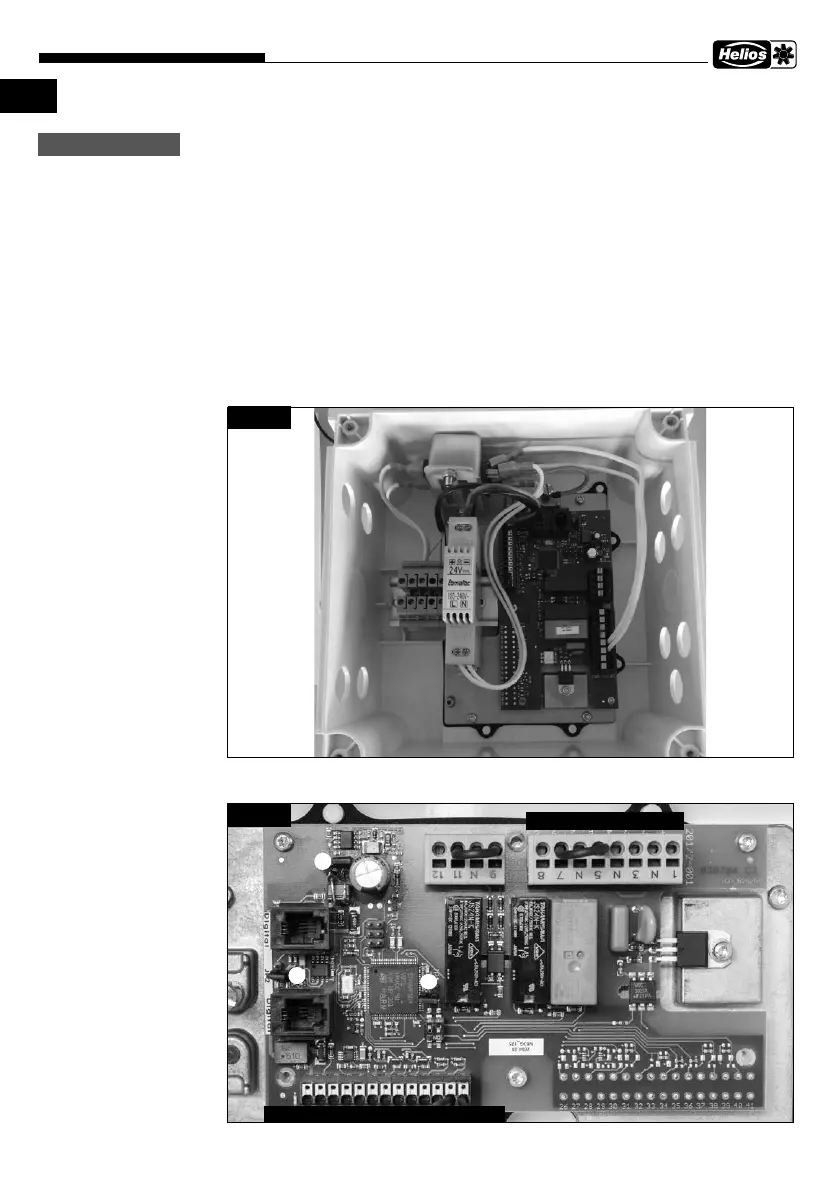

Fig�2 A
Fig�3
Bornier 230 V
Bornier basse tension
