Erweiterungsmodul KWL-EM eC für easyControls
Montage- und Betriebsvorschrift
4
DE DE
m Es sind die in Kapitel 1�2, 1�3 aufgeführten Sicherheitshinweise zu beachten!
1. Gehäusedeckel öffnen.
2. Kabelverschraubungen auf Anschlusskabel auffädeln (rechte Seite el. Anschluss-
leitung, Anschlusskabel Modbus) (Linke Seite Sensorkabel, Stromversorgung für
Zubehör).
3. Gegenmutter auf Kabel in Anschlusskasten auffädeln und Kabelverschraubung be-
festigen.
4. Verdrahtung entsprechend der geplanten Anwendung nach dem jeweiligem Verdrah-
tungsplan durchführen (siehe Kapitel 6.2/6.3), Anbindung an das Gerät entsprechend
dem Anschlussschema 6.1.
5. Die Kabelverschraubungen handfest anziehen.
6. Verbleibende Öffnungen mit Membrantüllen verschließen.

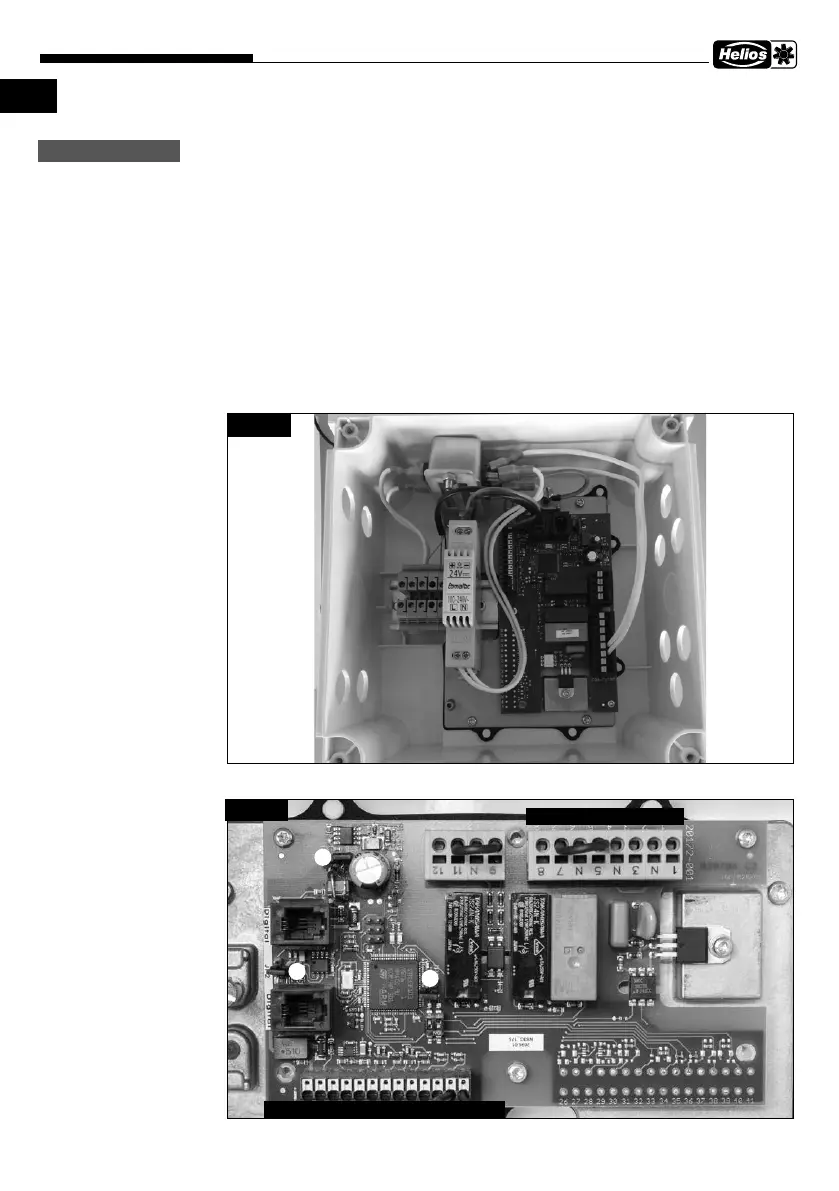

4�2 Anschluss der Steuerplatine
m
WARNUNG
Abb�2 A
Abb�3
Klemmenblock 230V
Klemmenblock Niederspannung
ä
ù
ò
